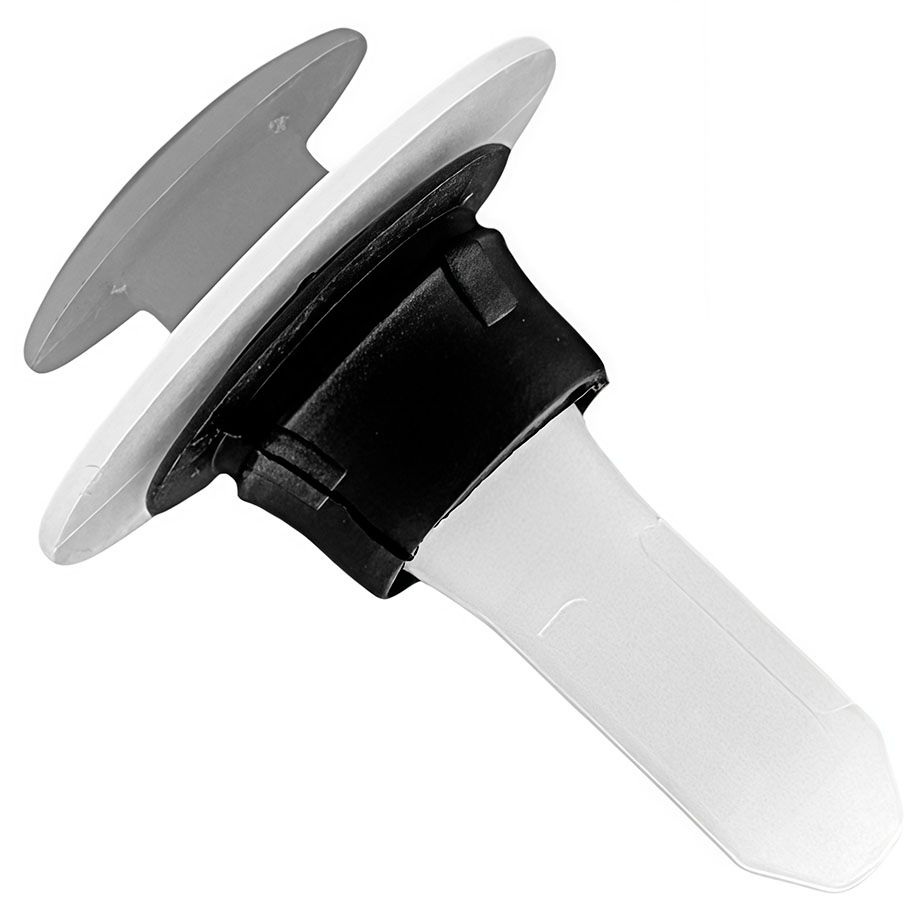

Клипса автомобильная фигурная AS-941

Пластиковая фигурная клипса AS-941 предназначена для правильного позиционирования и надежной фиксации наружных защитных молдингов передних и задних дверей, накладок порогов, облицовочных планок решетки радиатора, элементов обшивки и внешнего кузовного декора автомобиля. Она применяется для скрытого скользящего и защелкивающегося монтажа сопрягаемых навесных элементов к силовому металлическому каркасу кузова. Данный автокрепеж разработан специально для автомобилей концерна VAG: Volkswagen (включая Transporter T4, Passat, Golf), Seat (Altea, Toledo), Audi, Skoda, а также широко применяется на моделях Ford, Mazda, Porsche и подходит для универсального использования. Наличие эластичной резиновой манжеты гарантирует полную герметизацию монтажного отверстия от прямого затекания воды, дорожной грязи и химических реагентов во внутренние полости кузова и дверей, надежно защищает металл от коррозии, предотвращает срыв накладок и решеток под напором встречного ветра на высоких скоростях, исключает провисание деталей и эффективно устраняет вибрационный дребезг во время движения. Изделие изготовлено из высокопрочного полиамида (PA66) в сочетании с эластичным уплотнителем, устойчиво к старению, ультрафиолету, влаге, дорожным реагентам и экстремальным перепадам температур (от -40°C до +90°C).

Конструктивные особенности

• Двухъярусная дисковая опорная головка: ступенчатая тарельчатая геометрия с кольцевой проточкой разработана для легкой скользящей посадки во внутренний направляющий C-образный паз молдинга или крепежный кронштейн решетки, блокируя поперечный срыв детали.
• Эластичная резиновая уплотнительная манжета (демпфер): коническая защитная втулка с развитым воротником плотно обжимает кромки посадочного отверстия в кузовном металле, создавая гидробарьер и исключая контакт твердого пластика с лакокрасочным покрытием.
• Удлиненный цилиндрический шток: прочный направляющий стержень с коническим скругленным носиком обеспечивает точную соосную центровку и глубокую посадку в технологическое гнездо кузова или ответную втулку.
• Широкий упорный фланец: верхний диск увеличенного диаметра равномерно распределяет прижимную нагрузку по плоскости сопрягаемой детали, предотвращая деформацию и волнообразный перекос накладки.

Клипсы фигурные автомобильные – отличаются от стандартных пистонов формой, которая, в свою очередь, адаптируется под конкретный элемент автомобиля, стиль или дизайн. Обеспечивает надежное и аккуратное крепление, предотвращая смещение или вибрацию деталей во время эксплуатации автомобиля.

Монтаж рекомендуется проводить в теплом помещении или при температуре выше -5°C. На сильном морозе пластик становится хрупким, и фиксирующие грани могут сломаться при установке.

Место установки – двери, обшивка, решётки, молдинги, радиатор.

Марка авто и модели:

• Audi - разные
• Seat - Altea (2004 - 2015), Toledo (1991 - 2009)
• Skoda
• Volkswagen - разные
• Ford - разные
• Mazda - разные
• Porsche - разные

ОЕМ:

• 701853585

Преимущества

• Устойчивость к коррозии: в отличие от металла, пластик не ржавеет и не разрушается от влаги и реагентов.
• Легкий вес: минимальная масса деталей не утяжеляет конструкции и элементы обшивки.
• Безопасность для кузова: пластик не царапает лакокрасочное покрытие и не провоцирует появление ржавчины на авто.
• Виброгашение: эластичный материал снижает уровень шумов, предотвращая появление «сверчков» и дребезжания в салоне.
• Простота монтажа: установка выполняется вручную простым нажатием без использования сложного специнструмента.
• Доступная стоимость: выгода при ремонте и обслуживании без потери качества фиксации.

Инструкция по установке

1. Демонтируйте поврежденный старый крепеж и тщательно очистите монтажные отверстия в кузове (двери, пороге, передней панели кузова) и направляющие пазы молдинга/решетки от дорожной грязи, песка и остатков старой резины.
2. Проверьте правильность и плотность посадки эластичной резиновой манжеты на направляющем штоке клипсы до упора в опорный фланец.
3. Заведите клипсу нижним диском шляпки (12 мм) во внутренний направляющий паз с тыльной стороны молдинга, накладки порога или решетки радиатора.
4. Сдвиньте клипсы вдоль направляющего паза детали, точно выставив их соосно технологическим отверстиям на кузове автомобиля.
5. Приложите деталь к кузову и равномерным нажатием руки защелкните направляющие штоки с резиновыми манжетами в кузовные гнезда по всей линии монтажа.
6. Проверьте плотность прилегания: элемент должен сидеть плотно и ровно по всей длине кузова без зазоров, перекосов и свободного хода.

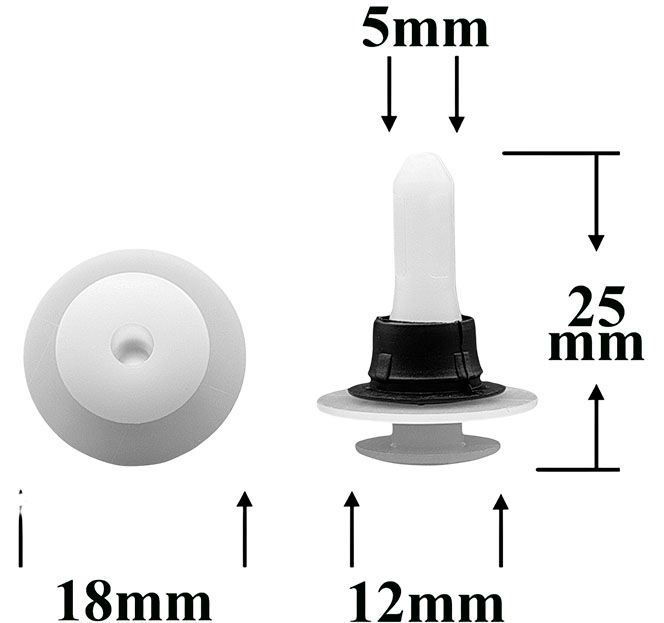

Размеры

Характеристики

• Тип клипсы
  Фигурная
• Место установки
  Радиатор / Обшивка (крыша) / Кузов (двери) / Кузов (молдинги дверей) / Внутренняя отделка (двери) / Кузов (решетки) / Обшивка (двери) / Кузов (молдинги) / Обшивка (разное)
• Марка авто
  Audi / Seat / Skoda / Volkswagen / Ford / Mazda / Porsche
• Единицы измерения
  шт
• Артикул
  0955
• Материал
  Пластик
• Штрих код
