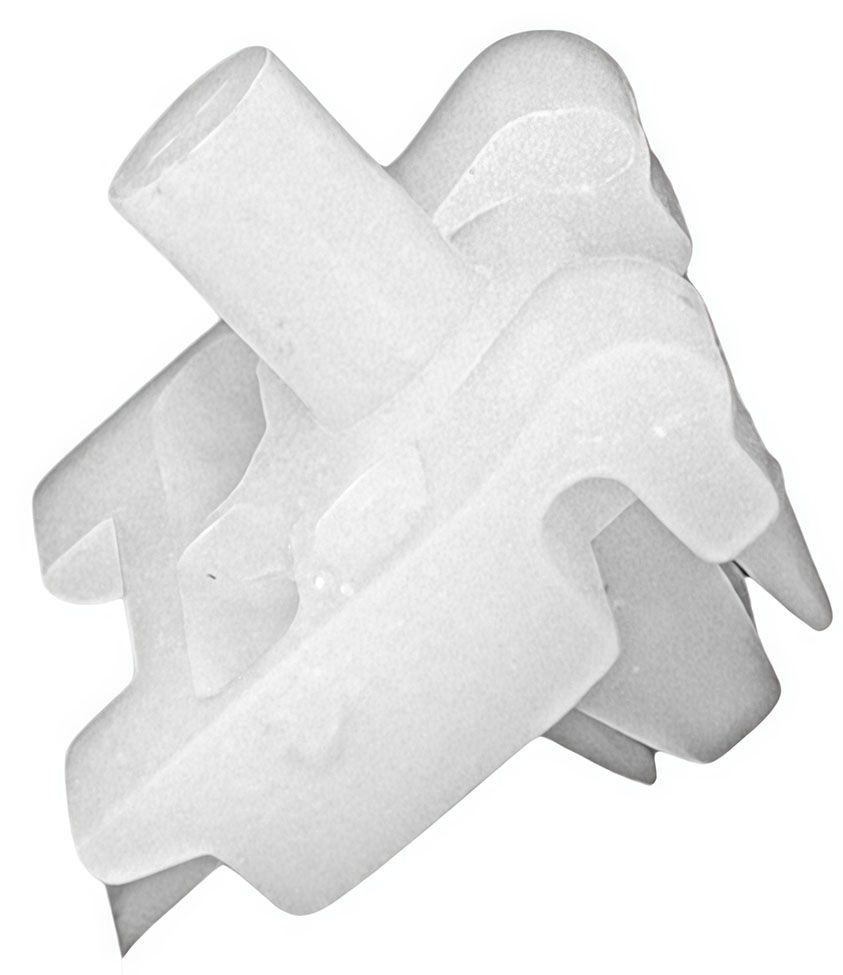

Зажим молдинга AS-944

Пластиковая клипса-зажим (пазовый пистон-слайдер) AS-944 предназначена для правильного позиционирования и надежной фиксации наружных молдингов передних и задних дверей, накладок передних и задних крыльев, а также декоративных кузовных планок автомобиля. Она применяется для скрытого скользящего и защелкивающегося монтажа сопрягаемых навесных элементов к силовому металлическому каркасу кузова (в технологические отверстия или в ответные закладные кузовные втулки). Данный автокрепеж разработан специально для автомобилей Mercedes-Benz (включая E-Class), а также подходит для универсального применения на других моделях марки со схожей конфигурацией крепежных пазов. Опорная платформа со ступенчатыми зацепами точно удерживает клипсу во внутреннем направляющем профиле молдинга, верхний центрирующий штифт стабилизирует положение детали, а упругий разрезной замок обеспечивает плотную посадку без люфта, предотвращает отрыв накладок под действием скоростного напора ветра, исключает провисание и эффективно устраняет вибрационный дребезг во время движения. Изделие изготовлено из высокопрочного полиамида (PA66), устойчивого к старению, ультрафиолету, влаге, дорожным реагентам, маслам и экстремальным перепадам температур (от -40°C до +90°C).

Конструктивные особенности

• Ступенчатая опорная платформа с краевыми зацепами: плоское прямоугольное основание с боковыми фиксирующими лапками рассчитано на плотную скользящую посадку во внутренний направляющий C-образный паз молдинга, исключая поперечный люфт и срыв детали.
• Верхний центрирующий цилиндрический штифт: вертикальный направляющий упор на внешней стороне задает строгую соосность, облегчает взаимное позиционирование сопрягаемых деталей и принимает на себя поперечные сдвиговые нагрузки.
• Нижний разрезной замковый наконечник (цанга): лепестковый распорный замок с упругими сегментами плавно сжимается при прохождении в технологическое отверстие кузова (или ответную втулку) и надежно раскрывается с обратной стороны, блокируя осевое смещение.
• Пространственная система ребер жесткости: монолитные усиливающие перемычки в теле платформы предотвращают скручивание и деформацию клипсы при воздействии ветровых потоков и дорожных вибраций.
• Технологические монтажные пазы: вырезы в основании обеспечивают упругий амортизирующий поджим молдинга к плоскости кузова, компенсируя мелкие неровности.

Клипсы вставки автомобильные широко используются для крепления дверных карт, пластиковых порогов, накладок стоек, а также для герметизации неиспользуемых отверстий в кузове и салоне, предотвращая попадание пыли, влаги и устраняя сквозняки. Обеспечивают надежное и аккуратное крепление, предотвращая смещение или вибрацию деталей во время эксплуатации автомобиля.

Монтаж пластиковых элементов рекомендуется проводить в теплом помещении или при температуре выше -5°C. На сильном морозе пластик становится хрупким и может отломиться при установке.

Место установки – двери, крылья, молдинги.

Марка авто и модели:

• Mercedes-Benz - E-Class

ОЕМ:

• 0069883078
• A0069883078

Преимущества

• Устойчивость к коррозии: в отличие от металла, пластик не ржавеет и не разрушается от влаги и реагентов.
• Легкий вес: минимальная масса деталей не утяжеляет кузовные элементы.
• Безопасность для кузова: пластик не царапает лакокрасочное покрытие и не провоцирует появление ржавчины на авто.
• Виброгашение (антискрип): упругая полимерная структура эффективно гасит вибрации от дорожного покрытия и удары при закрывании дверей, устраняя салонный дребезг и скрипы.
• Доступная стоимость: выгода при ремонте и обслуживании без потери качества фиксации.

Инструкция по установке

1. Демонтируйте остатки старого поврежденного крепежа и очистите посадочные отверстия в кузовном металле (или ответные кузовные пистоны-втулки), а также направляющие пазы молдинга от грязи, дорожного налета и песка.
2. Заведите клипсу боковыми зацепами платформы во внутренний направляющий паз с тыльной стороны молдинга двери или крыла.
3. Сдвиньте клипсы вдоль накладки, точно выставив их напротив посадочных отверстий на кузове автомобиля.
4. Совместите разрезные цанговые наконечники установленных клипс с монтажными отверстиями в кузовной панели.
5. Равномерным усилием руки прижмите молдинг по всей длине до четкого защелкивания замковых элементов.
6. Проверьте надежность посадки: деталь должна плотно и ровно прилегать по всей длине кузова без зазоров, волнообразных перекосов и свободного хода.

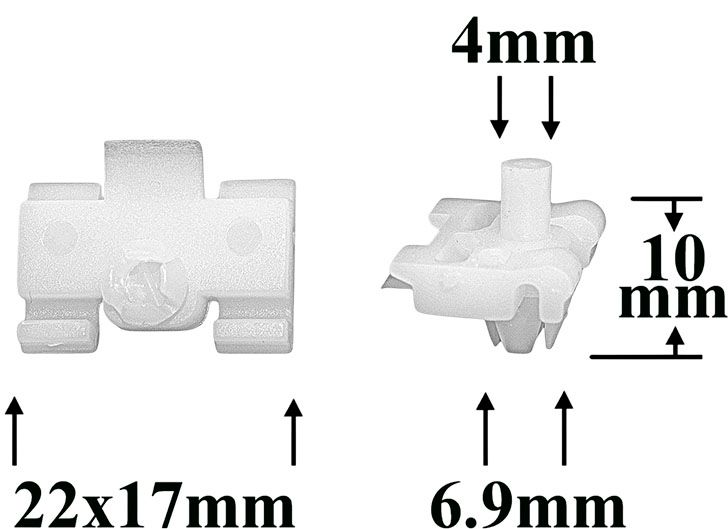

Размеры

Характеристики

• Тип клипсы
  Нажимная
• Место установки
  Кузов (крылья) / Кузов (двери) / Кузов (молдинги дверей) / Внутренняя отделка (двери) / Защита (крылья) / Кузов (молдинги)
• Марка авто
  Mercedes
• Единицы измерения
  шт
• Форма клипсы
  Без шляпки
• Артикул
  0957
• Материал
  Пластик
