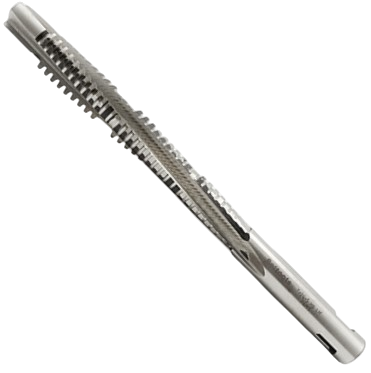

Метчик-протяжка трапецеидальный левый Р6М5 РИ

Метчик-протяжка трапецеидальный левый Р6М5 РИ — это высокопроизводительный инструмент для нарезания левой трапецеидальной резьбы с углом профиля 30 градусов (ГОСТ 24737-81 / DIN 103). Инструмент выполнен в виде метчика-протяжки с большой длиной.

Применение

• Целевые детали: нарезание резьбы в массивных ходовых гайках, каретках токарно-винторезных и фрезерных станков, силовых передачах тяжелых прессов, винтовых домкратах и подъемных механизмах.
• Материалы обработки: легированные, улучшенные и нержавеющие стали, высокопрочный чугун, а также специальные антифрикционные сплавы (оловянно-фосфористая бронза БрОФ, алюминиевая бронза БрАЖ), традиционно применяемые для пар трения.
• Способы нарезки: преимущественно машинный (на мощных токарных, радиально-сверлильных станках и обрабатывающих центрах с ЧПУ) на низких скоростях с подачей СОЖ под давлением.

Особенности

• Концепция «метчик-протяжка»: инструмент имеет очень длинную, пологую режущую (заборную) часть. Зубья увеличиваются в размерах микронами от начала к концу. Инструмент работает по принципу протягивания/проталкивания, последовательно срезая металл тонкими слоями, что полностью заменяет комплект из 2–3 обычных метчиков.
• Левое вращение (LH): канавки и профиль ориентированы против часовой стрелки, формируя резьбу для приводных валов с правым вращением, чтобы избежать самооткручивания гайки.

Преимущества

• Нарезание за один проход: конструкция протяжки позволяет отказаться от многоступенчатой технологии (черновой/средний/чистовой метчики), экономя до 70% времени на смену инструмента.
• Материал Р6М5: вольфрам-молибденовая сталь обеспечивает твердость режущих кромок на уровне 62-65 HRC. Она устойчива к перегреву (красностойкость) и интенсивному абразивному износу, возникающему при обработке вязкой бронзы или сталей.
• Безупречное качество поверхности: за счет малого съема металла каждым отдельным зубом и низкого трения, боковые стенки трапеции получаются зеркально гладкими, обеспечивая идеальный КПД винтовой пары.
• Снижение осевых и радиальных нагрузок: инструмент плавно распределяет крутящий момент по всей длине, сводя к минимуму риск заклинивания, деформации детали или поломки шпинделя станка.

Размеры

Характеристики

• Бренд
  РИ
• Тип резьбы
  Трапецеидальная
• Тип метчика
  Машинный
• Единицы измерения
  шт
• Материал
  Р6М5
