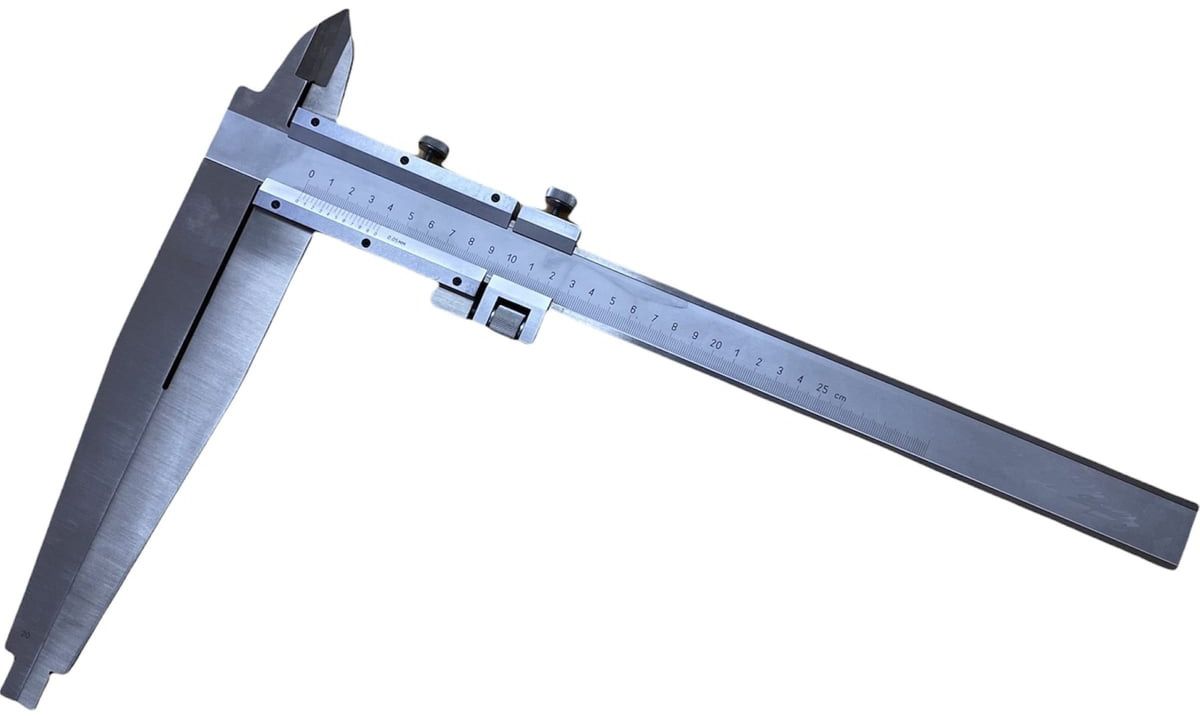

Штангенциркуль ШЦII ГОСТ 166-89 РИ
Код товара: WN00254809
- Обеспечивает измерение от 0-250 мм; 0-300 мм; 0-400 мм; 0-500 мм; 0-1000 мм.
- Конструкция инструмента: ШЦ-2.
- Моноблочное исполнение нониусной рамки.
- Цена деления: 0,05 мм; 0,1 мм.
- Пределы допускаемой погрешности +(-): 0,06 мм; 0,07 мм.
- Соответствует ГОСТ 166-89.
- Материал штанги: сталь.
- Страна производства: Россия.
19
шт
91702
руб.
1 шт
Штангенциркуль ШЦII РИ используется для внешних и внутренних измерений. Принцип действия измерительного прибора - механический. Отсчет размеров производится методом непосредственной оценки совпадения деления шкалы на штанге с делением нониуса, расположенного на рамке. Качество сборки инструмента обеспечивает плавность и легкость передвижения нониусной шкалы по всей штанге.
Особенности
- Соответствует стандарту ГОСТ 166-89.
- Моноблочная нониусная рамка обеспечивает надежность и долговечность.
- Универсален, так как подходит для деталей любой формы и размера.
- Плавное и легкое перемещение нониусной рамки по штанге благодаря качественной сборке.

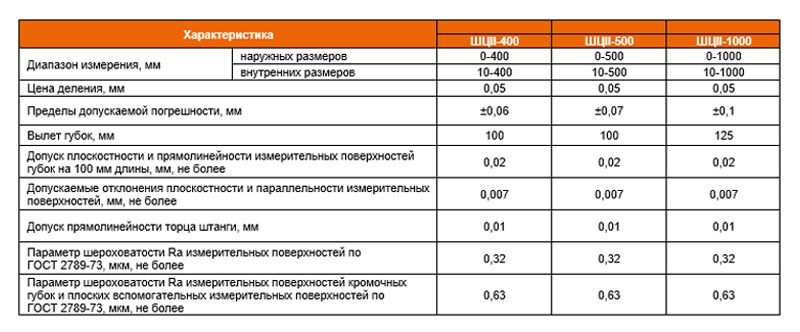

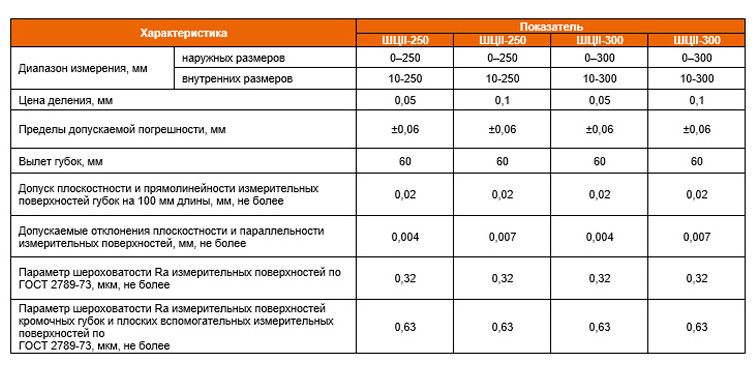

Размеры
|
|
ШЦII-250 |
ШЦII-300 |
ШЦII-400 | ШЦII-500 | ШЦII-1000 | ||
|
Диапазон измерений наружных размеров, мм |
0-250 | 0-250 | 0-300 | 0-300 | 0-400 | 0-500 | 0-1000 |
| Диапазон измерений внутренних размеров, мм | 10-250 | 10-250 | 10-300 | 10-300 | 10-400 | 10-500 | 10-1000 |
| Цена деления, мм | 0,05 | 0,1 | 0,05 | 0,1 | 0,05 | 0,05 | 0,05 |
| Пределы допускаемой погрешности +(-), мм | 0,06 | 0,06 | 0,06 | 0,06 | 0,06 | 0,07 | 0,1 |
| Вылет губок, мм | 60 | 60 | 60 | 60 | 100 | 100 | 125 |
| Допуск плоскостности и прямолинейности измерительных поверхностей губок на 100 мм длины, не более, мм | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 |
| Допускаемые отклонения плоскостности и параллельности измерительных поверхностей, не более, мм | 0,004 | 0,007 | 0,004 | 0,007 | 0,007 | 0,007 | 0,007 |
| Параметр Ra измерительных поверхностей по ГОСТ 2789-73 не более, мм | 0,32 | 0,32 | 0,32 | 0,32 | 0,32 | 0,32 | 0,32 |
| Параметр шероховатости Ra измерительных поверхностей кромочных губок и плоских вспомогательных измерительных поверхностей по ГОСТ 2789-73 не более, мм | 0,63 | 0,63 | 0,63 | 0,63 | 0,63 | 0,63 | 0,63 |
Характеристики
-
ГОСТ166-89
-
Единицы измеренияшт
-
Материал штангиСталь
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
