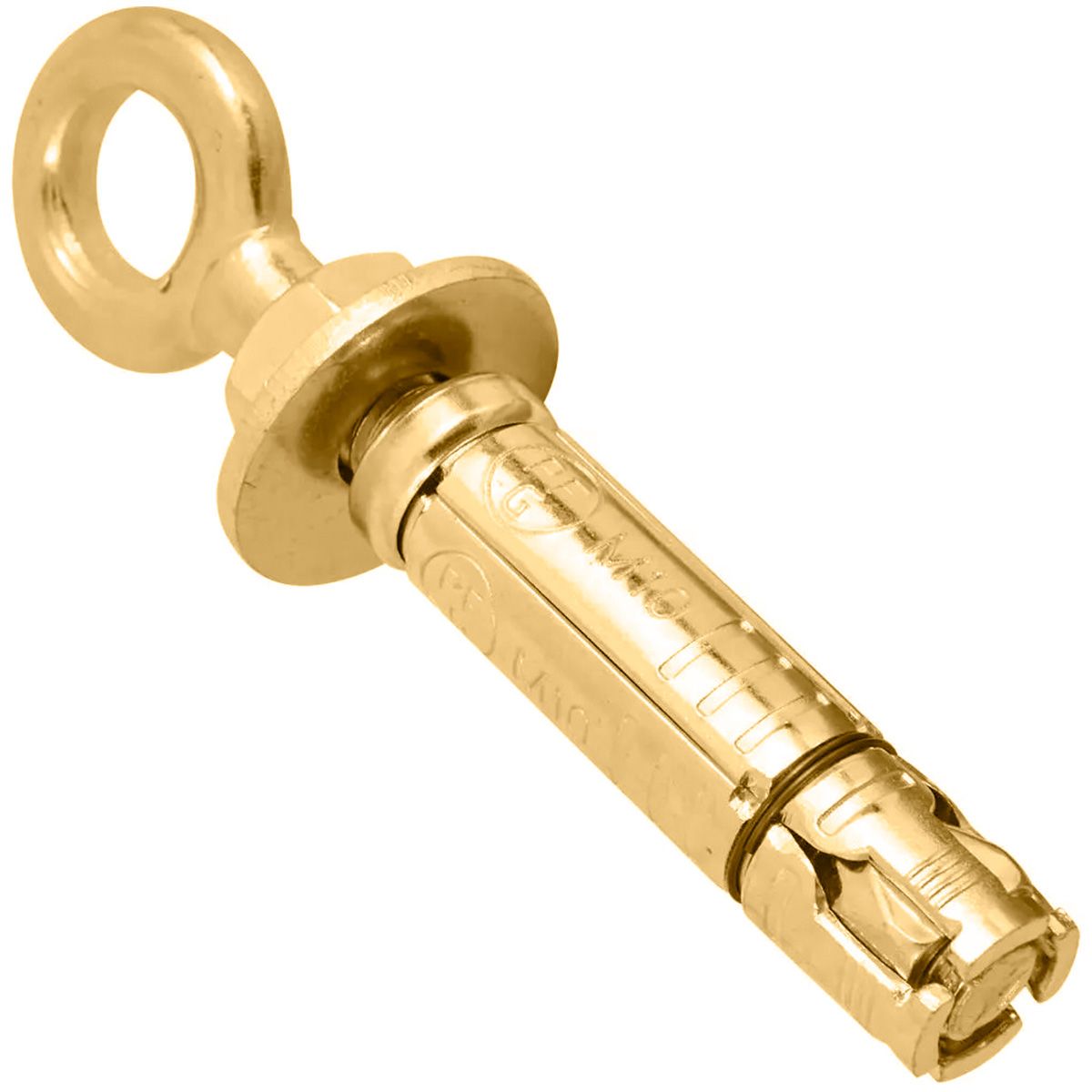

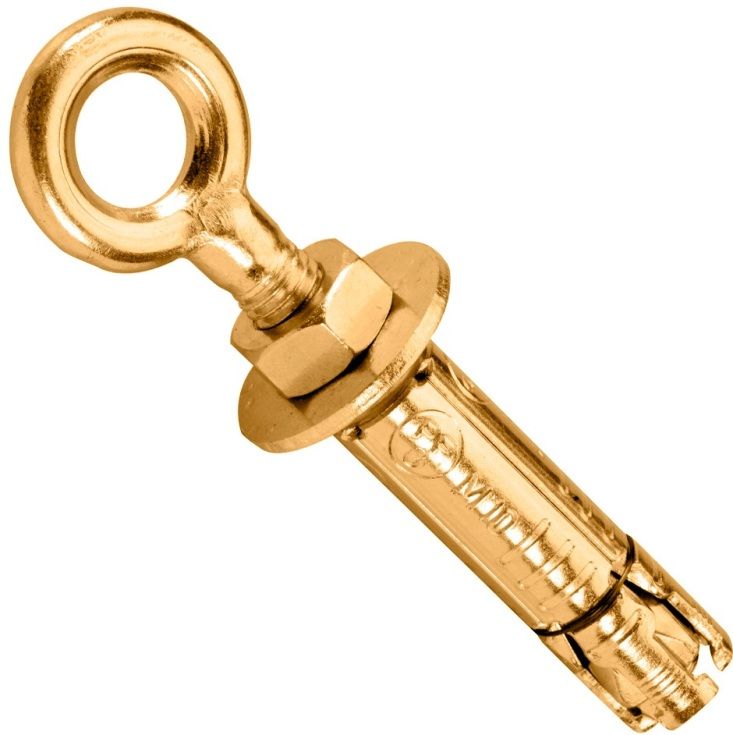

Анкер-гильза М16 распорный EBF с рым-болтом 24х100 мм Sormat PFG 904 001 016, жёлтый цинк

Анкер-гильза 24х100 мм с рым-болтом М16 в комплекте Sormat EBF PFG 904 001 016 — это распорный крепёжный элемент, предназначенный для механической фиксации конструкций к бетонным, каменным и кирпичным основаниям, включая материалы низкого качества.

Конструктивные особенности и принцип работы

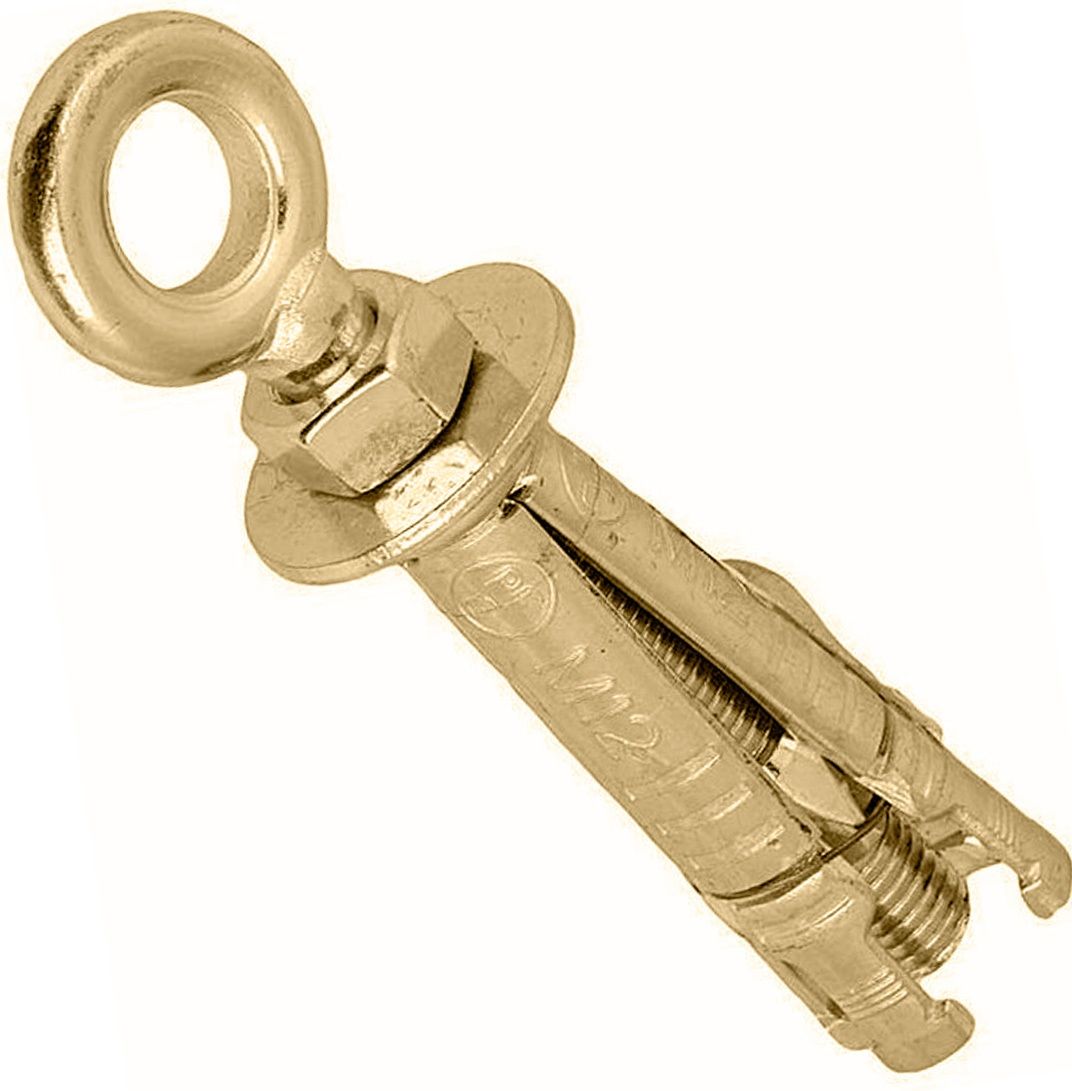

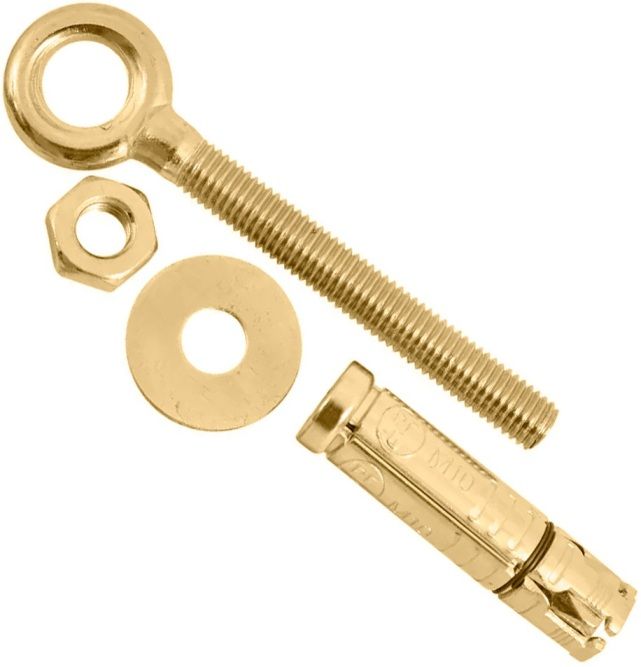

Изделие состоит из четырёхлепестковой распорной гильзы с внутренней метрической резьбой, в которую вкручивается рым-болт. Такая конструкция позволяет использовать анкер как точку подвеса для тросов, цепей, растяжек или других элементов, требующих петлевого крепления. Анкер выполнен из стали с покрытием жёлтым цинком. Распорная гильза имеет четыре продольных лепестка, которые при затяжке рым-болта расклиниваются и равномерно распределяют усилие по стенкам отверстия. Благодаря увеличенной зоне расклинивания анкер эффективно фиксируется даже в основаниях низкого качества — старом бетоне, материалах с неоднородной структурой, а также в полнотелом и пустотелом кирпиче, которые можно встретить в зданиях старой постройки. Конструкция хорошо адаптируется к незначительным отклонениям диаметра отверстия, что особенно важно при работе с проблемными основаниями.

Область применения

Анкер предназначен для монтажа тяжёлых и умеренно тяжёлых элементов и конструкций: стальных балок, опорных плит, ограждений, перил, оборудования, складских стеллажей, вентиляционных трасс и систем подъёма. Рым-болт в комплекте позволяет применять анкер для подвески, фиксации тросов, цепей и других механизмов, требующих точки крепления с петлёй. Покрытие из жёлтого цинка рассчитано на эксплуатацию в сухих и нормальных условиях — внутри помещений, под навесом, а также для временных наружных креплений без агрессивных сред. Для постоянного использования на открытом воздухе или в условиях повышенной влажности рекомендуется применять анкеры с покрытием горячим цинком или из нержавеющей стали. Анкер требует соблюдения рекомендованного момента затяжки для обеспечения паспортной несущей способности.

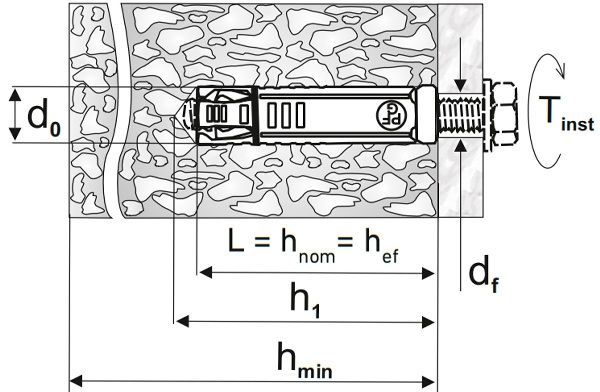

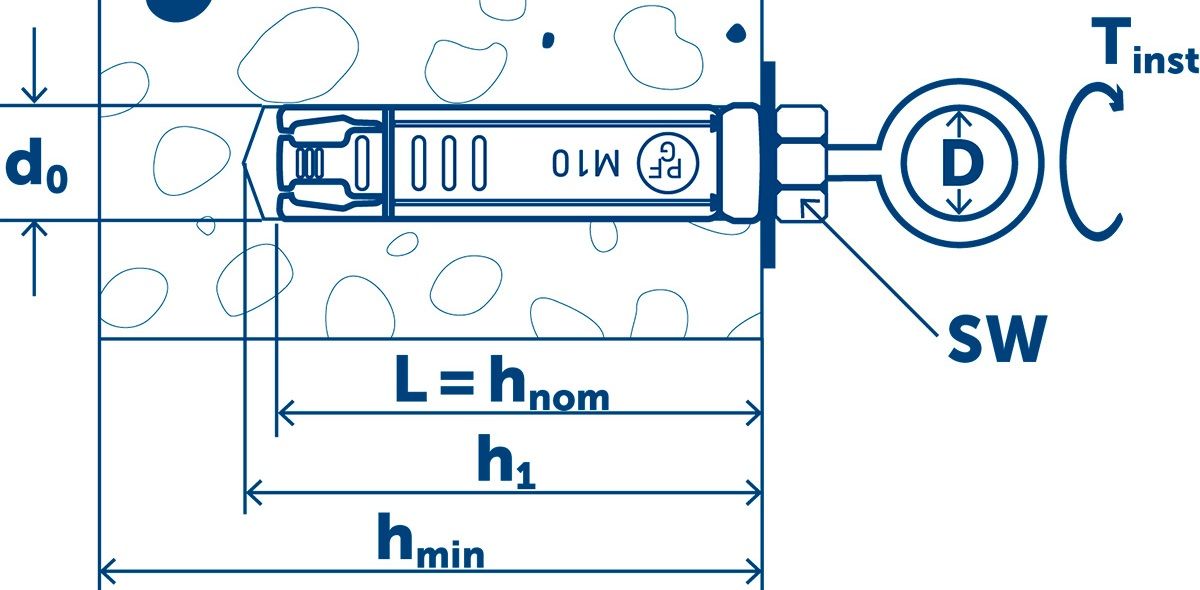

Размеры

Резьба	М16
Общая длина	160 мм
Длина гильзы и эффективная глубина анкеровки, L и hnom	100 мм
Диаметр отверстия в прикрепляемом материале df	18 мм
Диаметр сверла/бура, d0	25 мм
Min глубина отверстия, h1	105 мм
Минимальная толщина основания, Hmin	100 мм
Момент затяжки, Tinst	120 Нм
Растягивающее усилие	11,9 кН
Срезающее усилие	35,9 кН
Нагрузка на вырывание	9,9 кН

Характеристики

• Бренд
  SORMAT
• Тип анкера
  Анкер-гильза
• Единицы измерения
  шт
• Вес (г)
  485
• Назначение анкера
  Бетон, Камень / Кирпич
• Артикул
  904 001 016
• Материал
  Желтый цинк
