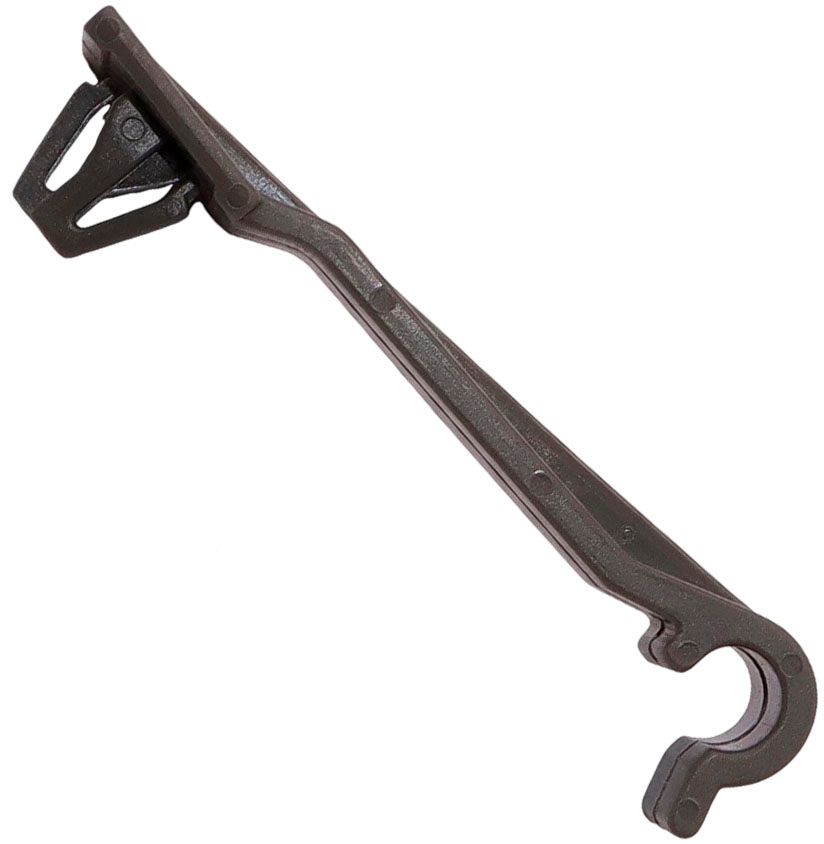

Клипса автомобильная для проводов и трубок AS-696

Клипса крепежная автомобильная (кронштейн-держатель жгутов проводов) AS-696 предназначена для аккуратной прокладки и надежной дистанционной фиксации автомобильной электропроводки, кабелей, тросиков, дверных тяг замков, трубок омывателя, элементов молдингов и коммуникаций в полостях дверей, багажнике, под обшивкой и по всему кузову автомобиля. Она применяется для крепления трасс к внутреннему металлическому каркасу дверей и кузовным панелям. Данный автокрепеж разработан специально для широкого модельного ряда автомобилей марок Acura и Honda. Выносная консольная конструкция удерживает проводку и тяги на безопасном расстоянии от подвижных механизмов стеклоподъемников и кромок кузова, предотвращает их провисание и защемление, исключает перетирание изоляции о металл, а также эффективно устраняет скрипы, стуки и вибрационный дребезг во время движения и при закрывании дверей. Изделие выполнено из высокопрочного полиамида (PA66), устойчивого к перепадам температур (от -40°C до +80°C), ультрафиолетовому излучению, влаге и воздействию агрессивных сред (масла, реагенты). PA66 удобен для жгутов и скрытых зон: лёгкий, «тихий», не царапает проводку.

Конструктивные особенности

• Удлиненная консольная планка (выносное плечо): обеспечивает дистанционный отвод жгута проводов или тяги от металлического каркаса кузова, предотвращая соприкосновение с движущимися деталями механизма двери.
• Продольное усиливающее ребро жесткости: придает планке повышенную прочность на изгиб и предотвращает провисание кронштейна под весом проводки.
• J-образный фиксирующий крюк (замковое ложе): эластичный открытый зажим с загнутым краем обеспечивает надежное удержание кабеля, тяги или трубки, исключая самопроизвольное выскакивание при вибрациях.
• Стреловидный распорный замок: клиновидная головка на монтажной площадке легко сжимается при прохождении технологического отверстия в металле и жестко раскрывается с обратной стороны, блокируя обратный ход.

Клипсы автомобильные c фиксатором для проводов и трубок применяются для аккуратной укладки жгутов, крепления шлангов и тонкостенных трубок.

При установке следите, чтобы проводка не была пережата или перекручена. Также избегайте крепления жгутов вплотную к острым кромкам металла или горячим деталям выпускной системы.

Место установки – двери, молдинги.

Марка авто и модели:

• Acura
• Honda

ОЕМ:

• 91504SR3003

Преимущества

• Устойчивость к коррозии: в отличие от металла, пластик не ржавеет и не разрушается от влаги и реагентов.
• Легкий вес: минимальная масса деталей не утяжеляет конструкции и элементы обшивки.
• Безопасность для кузова: пластик не царапает лакокрасочное покрытие и не провоцирует появление ржавчины на авто.
• Виброгашение: эластичный материал снижает уровень шумов, предотвращая появление «сверчков» и дребезжания в салоне.
• Простота монтажа: установка выполняется вручную простым нажатием без использования сложного специнструмента.
• Доступная стоимость: выгода при ремонте и обслуживании без потери качества фиксации.

Сферы применения

• Проводка — клипсы для фиксации провода и пучков на кузове, щите и в тоннелях пола.
• Трубки и шланги — поддержка вакуумных и топливных магистралей, крепление к кронштейнам и лонжеронам.
• Кузовные узлы — позиции под тягу замка, упор/держатель капота, элементы крышек и облицовок.

Инструкция по установке

1. Извлеките поврежденный старый кронштейн и очистите технологическое отверстие во внутренней панели двери или кузова от пыли и загрязнений.
2. Совместите стреловидный наконечник клипсы с посадочным отверстием в металле кузова.
3. Надавите на монтажную площадку клипсы рукой до характерного щелчка замковых упоров в металлической панели.
4. Заведите жгут электропроводки, трос или дверную тягу в J-образный фиксирующий крюк на конце выносного плеча.
5. Убедитесь, что проводка надежно защелкнута в ложе, не натянута и находится на безопасном расстоянии от подвижных узлов двери.

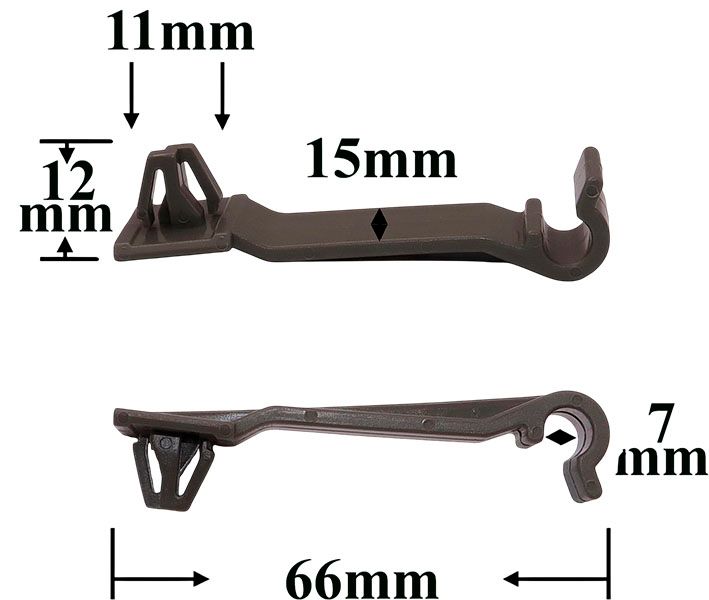

Размеры

Характеристики

• Тип клипсы
  С фиксатором
• Место установки
  Внутренняя отделка (двери) / Кузов (двери) / Кузов (молдинги дверей) / Кузов (молдинги)
• Марка авто
  Acura / Honda
• Единицы измерения
  шт
• Форма клипсы
  Без шляпки
• Артикул
  0841
• Материал
  Пластик
