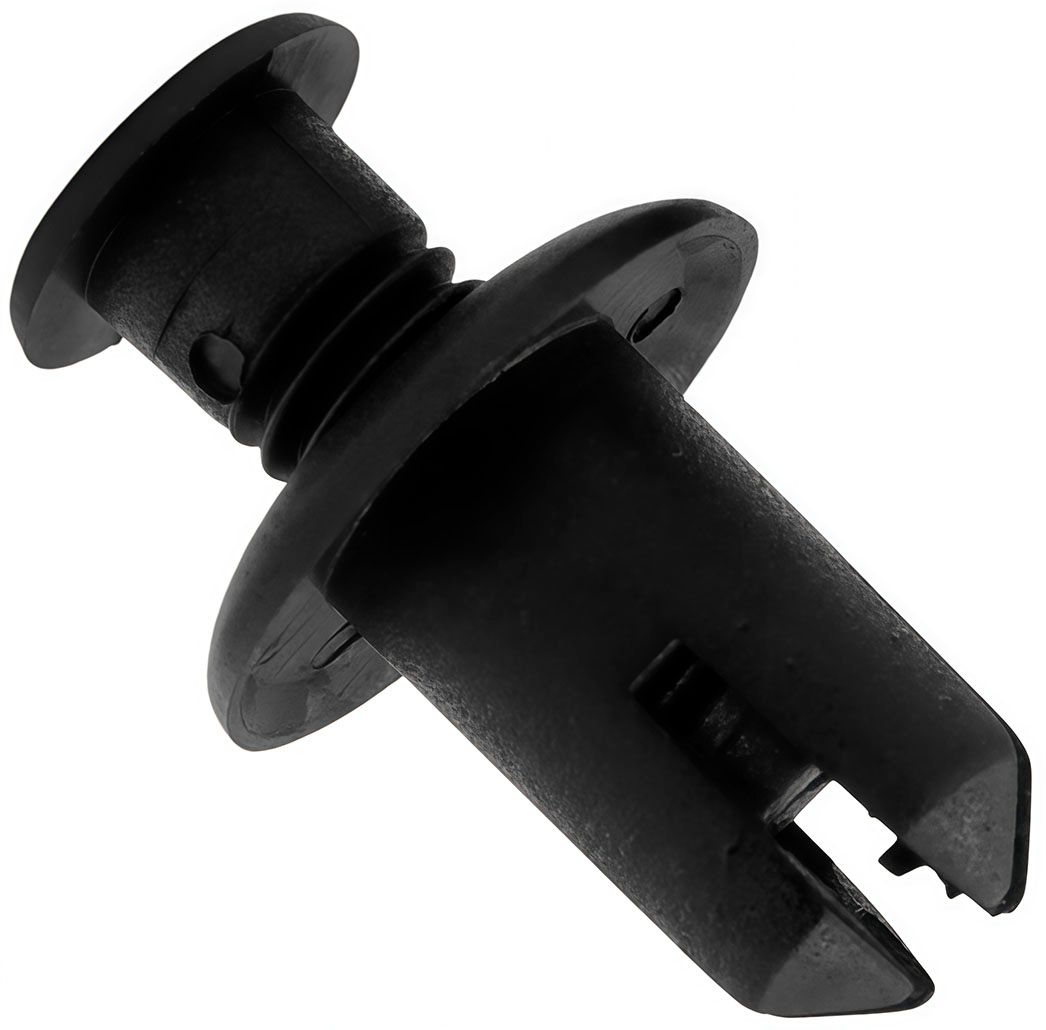

Клипса автомобильная распорная винтовая AS-701

Винтовой распорный пистон со шляпкой AS-701 предназначена для надежной фиксации элементов переднего и заднего бампера, решетки радиатора, подкрылков (локеров), брызговиков, защитных щитков моторного отсека, дефлекторов, а также панелей внутренней отделки салона и багажного отделения автомобиля. Она применяется для монтажа облицовочных и защитных пластиковых деталей к силовому металлическому каркасу кузова. Универсальная конструкция подходит для широкого спектра легковых и коммерческих автомобилей различных марок. Винтовой распорный механизм обеспечивает жесткое и плотное прижатие деталей, предотвращает их провисание и смещение потоками воздуха, исключает появление зазоров и люфта, а также эффективно устраняет вибрационный дребезг и скрипы во время движения. Изделие выполнено из высокопрочного полиамида (PA66), устойчивого к перепадам температур (от -40°C до +80°C), ультрафиолетовому излучению, влаге и воздействию агрессивных сред (масла, реагенты).

Конструктивные особенности

• Широкий тарельчатый опорный фланец (юбка): чашеобразный диск равномерно распределяет прижимное усилие по поверхности фиксируемой детали, компенсирует монтажные зазоры и предотвращает продавливание крепежного отверстия.
• Резьбовой распорный винт под крестовой шлиц: головка сердечника с крестообразным шлицем позволяет точно дозировать усилие при установке и обеспечивает возможность быстрого аккуратного выкручивания обычной отверткой.
• Разрезная распорная гильза с внутренними упорными зубцами: эластичные лепестки корпуса равномерно раздвигаются в стороны по мере закручивания центрального винта, формируя надежный замок с обратной стороны кузовной панели.
• Конический направляющий наконечник: скошенные фаски на концах лепестков облегчают точное центрирование и плавный первоначальный заход пистона в технологическое гнездо.

Клипсы автомобильные c резьбовым штырьком - это элемент крепления, который используется в автомобилях для монтажа тяжелых панелей, защитных экранов и элементов подвески. Конструкция клипсы состоит из двух частей: основного корпуса с распорными лепестками и винтовой заглушки с крестовым шлицем. Принцип действия основан на винтовом распоре: сначала устанавливается корпус клипсы в отверстие, затем вкручивается винтовая заглушка, которая заставляет распорные лепестки расширяться и создавать надежное механическое зацепление с обратной стороны отверстия. Такая конструкция обеспечивает очень надежную фиксацию, которую можно контролировать усилием закручивания.

Несмотря на морозостойкость материала, установку рекомендуется проводить при температуре выше -5...-10°C. На сильном морозе пластик становится менее эластичным, и центральный штырек может сломаться при забивании.

Место установки – отделка (различная).

Марка авто и модели:

• -

ОЕМ:

• -

Преимущества

• Устойчивость к коррозии: в отличие от металла, пластик не ржавеет и не разрушается от влаги и реагентов.
• Легкий вес: минимальная масса деталей не утяжеляет конструкции и элементы обшивки.
• Многократное использование: благодаря винтовой резьбе крепеж легко демонтируется обычной отверткой без повреждения лепестков гильзы.
• Виброгашение: эластичный материал снижает уровень шумов, предотвращая появление «сверчков» и дребезжания в салоне.
• Простота монтажа: установка выполняется вручную простым нажатием без использования сложного специнструмента.
• Доступная стоимость: выгода при ремонте и обслуживании без потери качества фиксации.

Инструкция по установке

1. Извлеките поврежденный старый пистон и очистите технологическое отверстие кузова от грязи, песка и пыли.
2. Совместите монтажные отверстия фиксируемой детали (бампера, решетки, щитка или подкрылка) с посадочным местом на кузове.
3. Вставьте корпус гильзы с выкрученным винтовым сердечником в совмещенные отверстия до упора опорного фланца.
4. Закрутите центральный винт крестовой отверткой до полного расклинивания лепестков гильзы и плотной посадки шляпки.
5. Убедитесь, что деталь плотно прижата к каркасу кузова и надежно зафиксирована без люфта и перекосов.

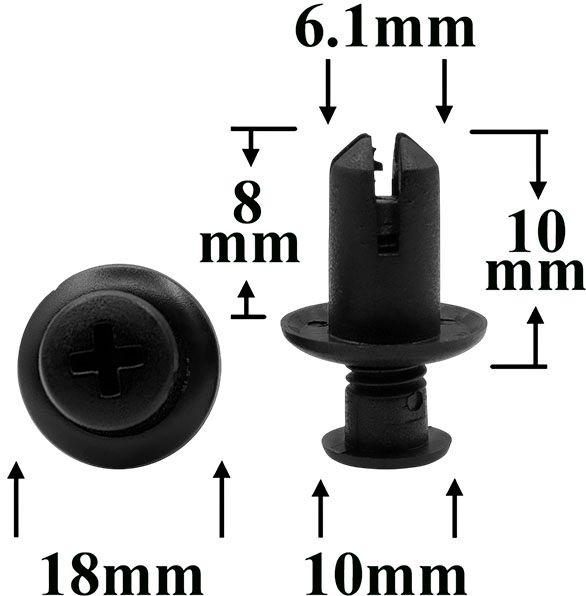

Размеры

Характеристики

• Тип клипсы
  Резьбовая
• Место установки
  Внутренняя отделка (разное) / Обшивка (разное)
• Единицы измерения
  шт
• Артикул
  2188
• Материал
  Пластик
