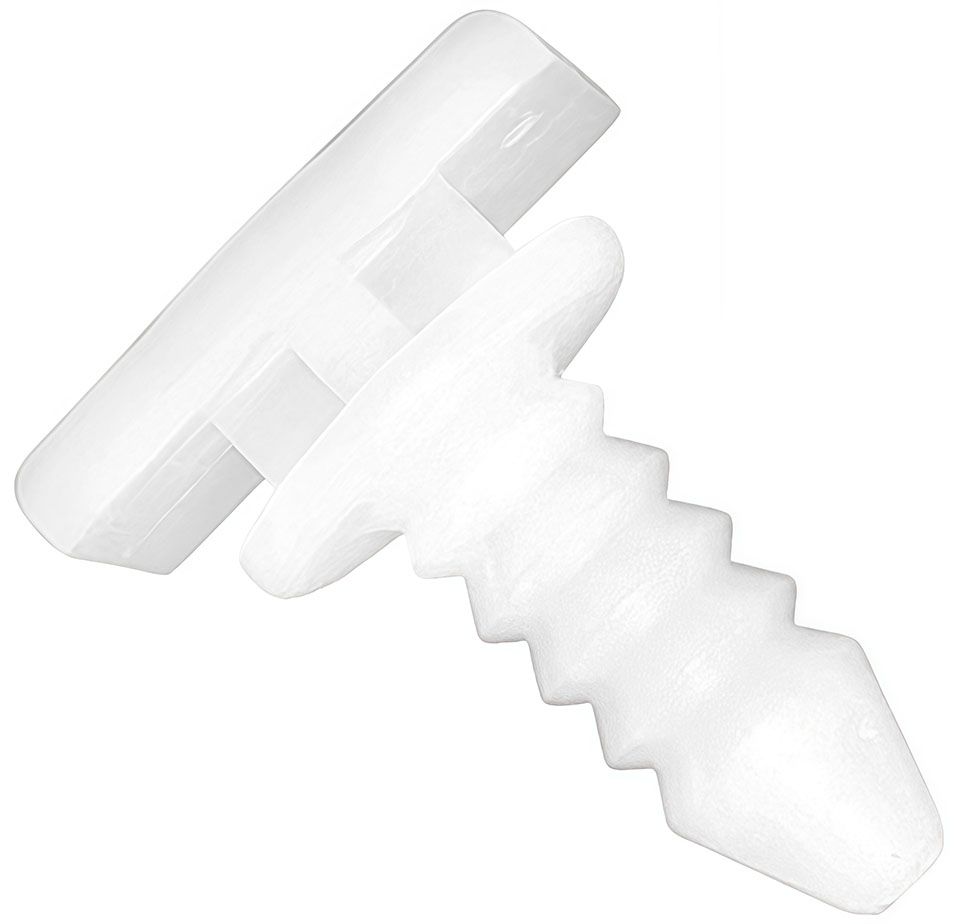

Клипса-елочка автомобильная нажимная AS-937

Автомобильная пластиковая клипса-елочка AS-937 предназначена для правильного позиционирования и надежной фиксации декоративно-защитных наружных и внутренних накладок порогов, боковых защитных планок, кузовных щитков, а также напольных ковриков и обшивки салона автомобиля. Она применяется для скрытого скользящего и защелкивающегося монтажа сопрягаемых навесных элементов к силовому металлическому каркасу кузова. Данный автокрепеж разработан для широкого ряда автомобилей концерна VAG: Volkswagen (Golf II, Jetta, Passat B3, Corrado, Scirocco), Seat (Cordoba, Ibiza, Leon, Toledo), Audi, Skoda, а также Chery (Amulet) и подходит для универсального применения. Многоярусный пилообразный профиль стержня типа «елочка» гарантирует плотное ступенчатое расклинивание в монтажном отверстии с металлом различной толщины, надежно удерживает деталь при механических нагрузках и наступании на порог при посадке пассажиров, предотвращает отрыв накладок от скоростного напора ветра, исключает образование щелей и перекосов, а также эффективно гасит вибрационный дребезг во время движения. Изделие изготовлено из высокопрочного полиамида (PA66), устойчивого к старению, ультрафиолету, влаге, дорожным реагентам и экстремальным перепадам температур (от -40°C до +90°C).

Конструктивные особенности

• Прямоугольная опорная шляпка-слайдер: плоская контактная площадка со скругленными углами и боковым технологическим пазом точно заводится во внутренний направляющий C-профиль накладки порога, блокируя поперечный срыв детали.
• Многоярусный ребристый стержень типа «елочка»: система наклонных пилообразных зубьев-ламелей обеспечивает ступенчатую самоблокировку крепежа в металлической панели, предотвращая обратный ход детали при вибрациях и нагрузках на отрыв.
• Конический направляющий наконечник: скругленное сужение на вершине штифта обеспечивает быстрое центрирование и легкий заход клипсы в технологическое отверстие кузова.
• Промежуточный дисковый упорный фланец: круглая тарельчатая юбка над основанием создает устойчивую опорную плоскость, компенсирует микрозазоры между деталями и предотвращает перекос крепежа при защелкивании.

Клипсы нажимные автомобильные – наиболее распространенный и простой в использовании тип клипс. Для их установки достаточно нажать на шляпку пистона до полного защелкивания в посадочное отверстие. Изделия обеспечивают надежное крепление и могут использоваться для большинства элементов автомобиля. Чаще всего их применяют для фиксации внутренней обшивки, крышки двигателя, элементов тюнинга.

Монтаж пластиковых элементов рекомендуется проводить в теплом помещении или при температуре выше -5°C. На сильном морозе пластик становится хрупким и может отломиться при установке.

Место установки - отделка (различная), защита (различная), пороги, коврики.

Марка авто и модели:

• Audi - разные
• Seat - Cordoba (1993 - 2018), Ibiza (1993 - 2017), Leon (1999 - 2012), Toledo (1992 - 2004)
• Skoda - разные
• Volkswagen - Corrado (1988 - 1995), Golf II (1983 - 1992), Jetta (1983 - 1992), Passat B3 (1980 - 1988), Scirocco
• Chery - Amulet

ОЕМ:

• 191853577A

Преимущества

• Устойчивость к коррозии: в отличие от металла, пластик не ржавеет и не разрушается от влаги и реагентов.
• Легкий вес: минимальная масса деталей не утяжеляет конструкции и элементы обшивки.
• Безопасность для кузова: пластик не царапает лакокрасочное покрытие и не провоцирует появление ржавчины на авто.
• Виброгашение: эластичный материал снижает уровень шумов, предотвращая появление «сверчков» и дребезжания в салоне.
• Простота монтажа: установка выполняется вручную простым нажатием без использования сложного специнструмента.
• Доступная стоимость: выгода при ремонте и обслуживании без потери качества фиксации.

Инструкция по установке

1. Демонтируйте остатки старого поврежденного крепежа и тщательно очистите посадочные отверстия в кузовном пороге и внутренние пазы накладки от дорожной грязи, песка и пыли.
2. Заведите клипсу прямоугольной шляпкой во внутренний C-образный направляющий паз с тыльной стороны накладки порога.
3. Сдвиньте клипсы вдоль накладки, выставив их соосно технологическим отверстиям в металле кузова.
4. Совместите конические наконечники установленных клипс с отверстиями в пороге автомобиля.
5. Равномерно надавите на накладку рукой вдоль всей линии монтажа до полной посадки зубчатых стержней в кузовные гнезда.
6. Убедитесь в плотности прилегания: накладка порога должна сидеть монолитно по всей длине кузова без люфта, щелей и волнообразных провисаний.

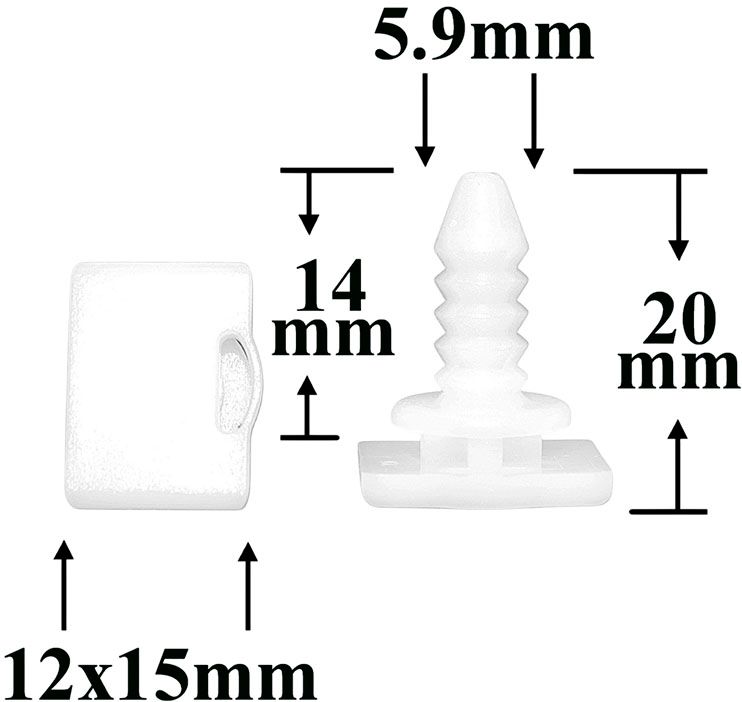

Размеры

Характеристики

• Тип клипсы
  Нажимная
• Место установки
  Внутренняя отделка (разное) / Кузов (пороги) / Внутренняя отделка (коврики) / Защита (различная)
• Марка авто
  Audi / Seat / Skoda / Volkswagen / Chery
• Единицы измерения
  шт
• Форма клипсы
  «Елочка»
• Артикул
  0298
• Материал
  Пластик
• Штрих код
