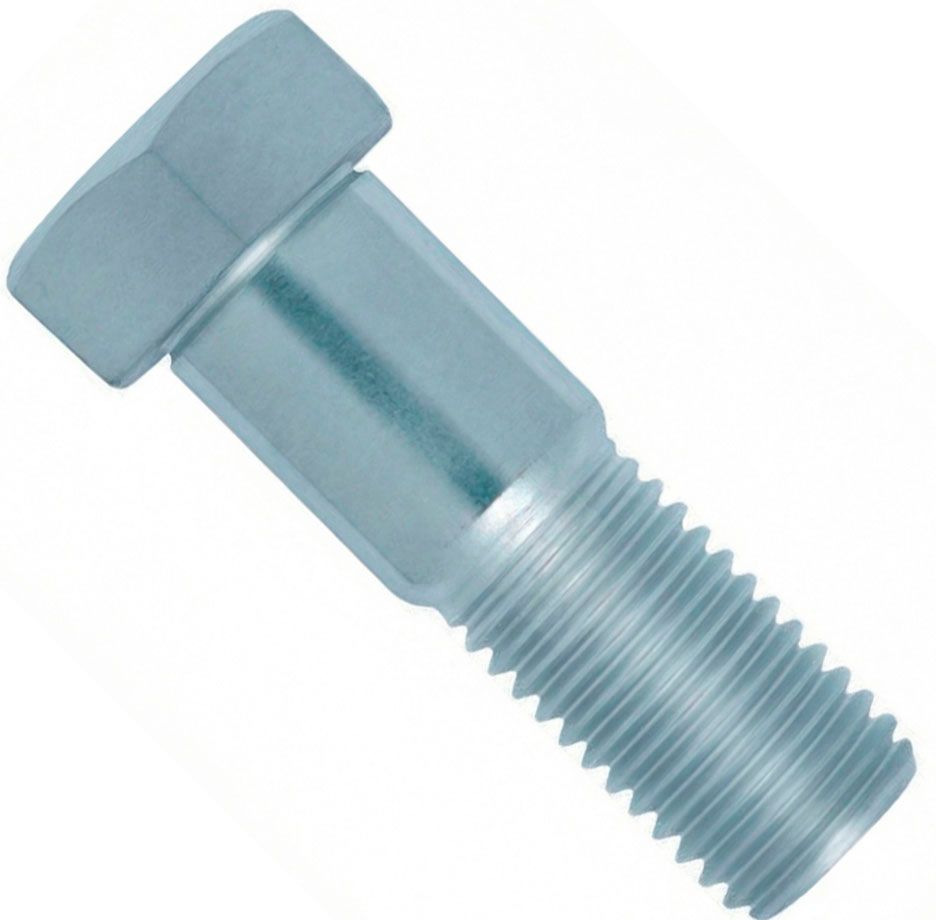

Болт призонный М30х100 DIN 609 с шестигранной головкой, класс прочности 8.8, оцинкованная сталь

Призонный болт высокопрочный М30х100 оцинкованный DIN 609 – метрический крепеж класса прочности 8.8, используемый для создания высоконадежных и одновременно сильно нагружаемых соединений. Устанавливается в прецизионные отверстия, обработанные после сверления зенкерами и развертками. Установка без зазора позволяет точно центрировать соединяемые детали и исключает линейный сдвиг. Класс прочности 8.8 делает его оптимальным выбором для большинства машиностроительных задач, где не требуются экстремальные нагрузки класса 10.9 или 12.9. Цинковое покрытие защищает металл от ржавчины, делая этот болт пригодным для эксплуатации как внутри помещений, так и на открытом воздухе в условиях умеренной влажности.

Особенности

Прецизионный болт имеет длинную резьбовую часть (цапфу), что его отличает от аналога DIN 610 с короткой цапфой. Диаметр резьбы меньше, чем диаметр его шлифованной цилиндрической шейки, на которую приходится основная поперечная нагрузка. Головка шестигранная с нормальным размером под ключ. Установка осуществляется ручным инструментом или гайковертом с соответствующей насадкой под шестигранник.

Применение

Болт ступенчатый для отверстий из-под развертки применяется в механических узлах машин, станков и при сборке оборудования, ответственных металлоконструкций. Ставится в местах крепления, которые подвергаются постоянным высоким нагрузкам на срез, статического, циклического и ударного характера. Он выполняет одновременно функцию крепежной детали и силового штифта, но в отличие от него болт не устанавливается с натягом и не может выпасть при сдвигающих нагрузках, так как фиксируется гайкой с контргайкой.

Аналоги DIN 609:

• DIN 610 – с коротким резьбовым хвостовиком
• DIN 7999 – с увеличенной головкой под ключ
• DIN 7968 – стяжной в комплектации с гайкой

Сферы применения

• Машиностроение и оборудование: Сборка корпусов редукторов, насосов, вентиляторов и станков, работающих в цехах с нормальной влажностью.
• Строительство металлоконструкций: Монтаж навесов, ангаров, лестничных маршей, ограждений и опор, эксплуатируемых на улице.
• Автомобилестроение и сельхозтехника: Крепление элементов подвески, кузовных деталей, навесного оборудования тракторов и комбайнов.
• Производство торгового и складского оборудования: Сборка стеллажей, витрин, конвейерных линий.
• Коммунальное хозяйство: Монтаж уличных фонарей, знаков, элементов благоустройства.
• Ремонт техники: Замена изношенных болтов в узлах, требующих точной центрировки и защиты от ржавчины.

Размеры

Диаметр резьбы d	М30
Длина L, мм	100
Высота головки k, мм	19
Диаметр стержня ds, мм	32
Размер под ключ S, мм	46
Длина резьбы b, мм	43

Характеристики

• DIN
  609
• Единицы измерения
  шт
• Форма головки
  Шестигранная
• Размер шага резьбы
  Крупный (обычный)
• Класс прочности
  8.8
• Артикул
  609 30 100 8 оц
• Материал
  Оцинкованная сталь

• класс прочности 8.8
• Стальные
• Призонные
