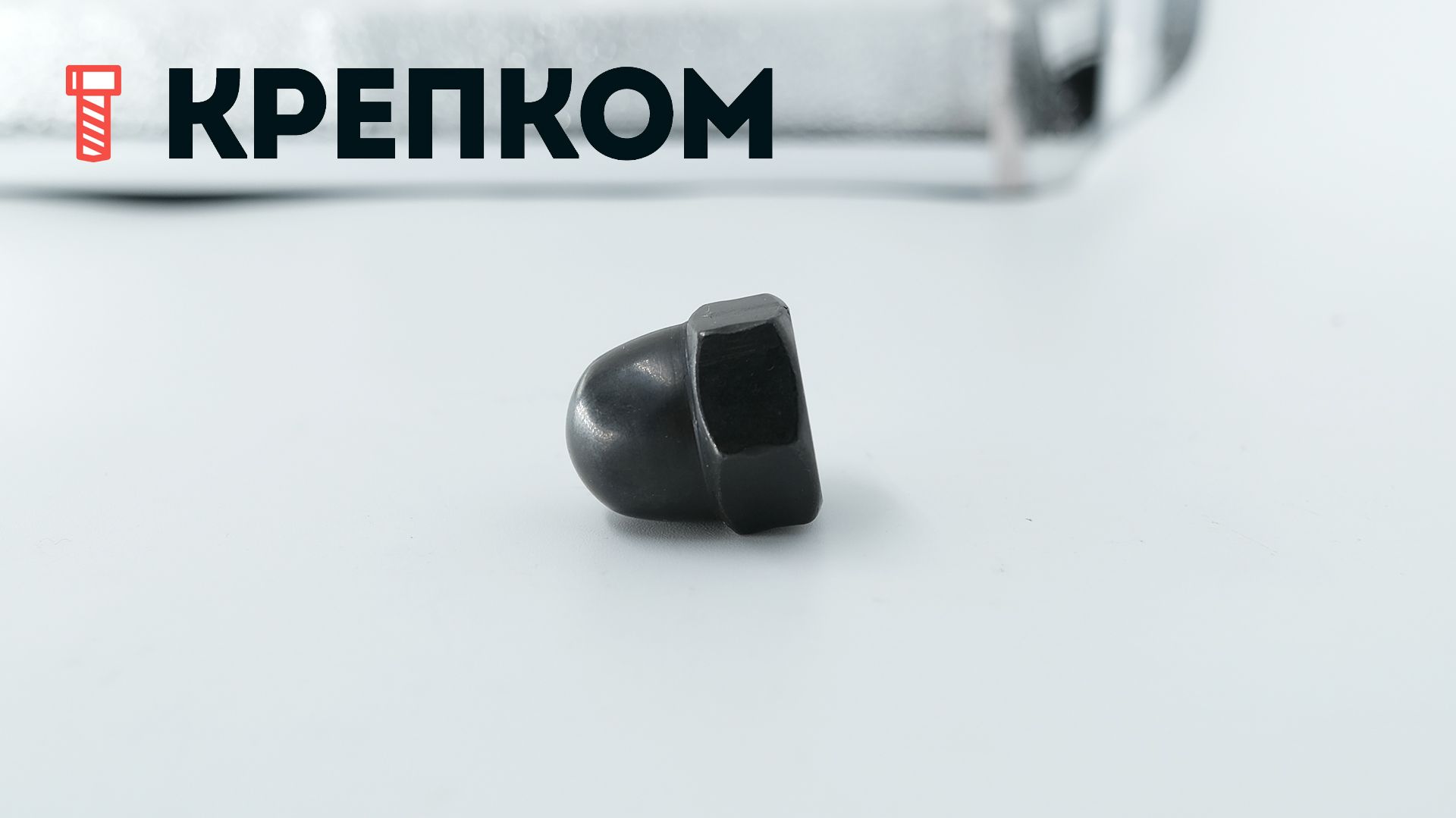

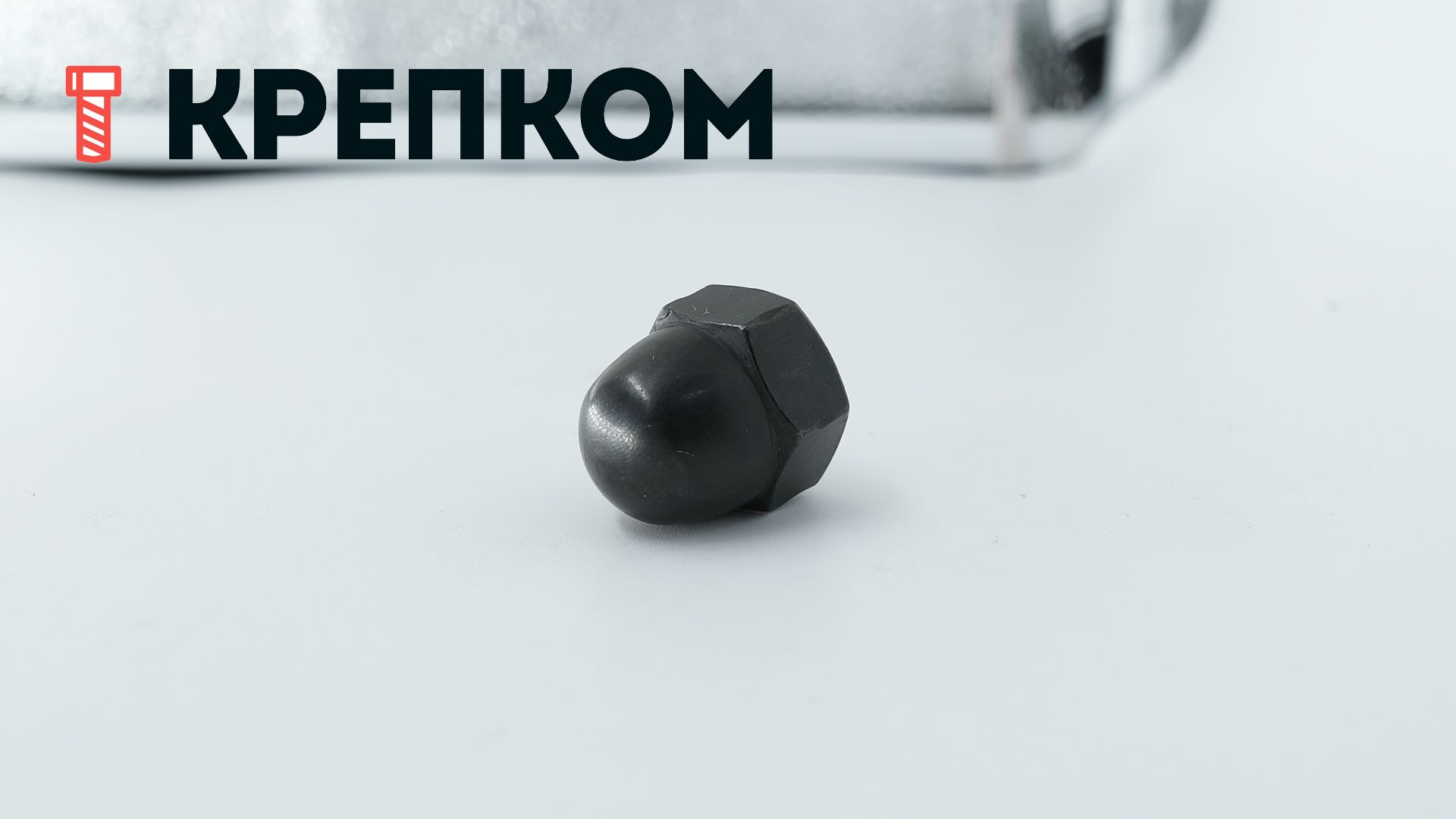

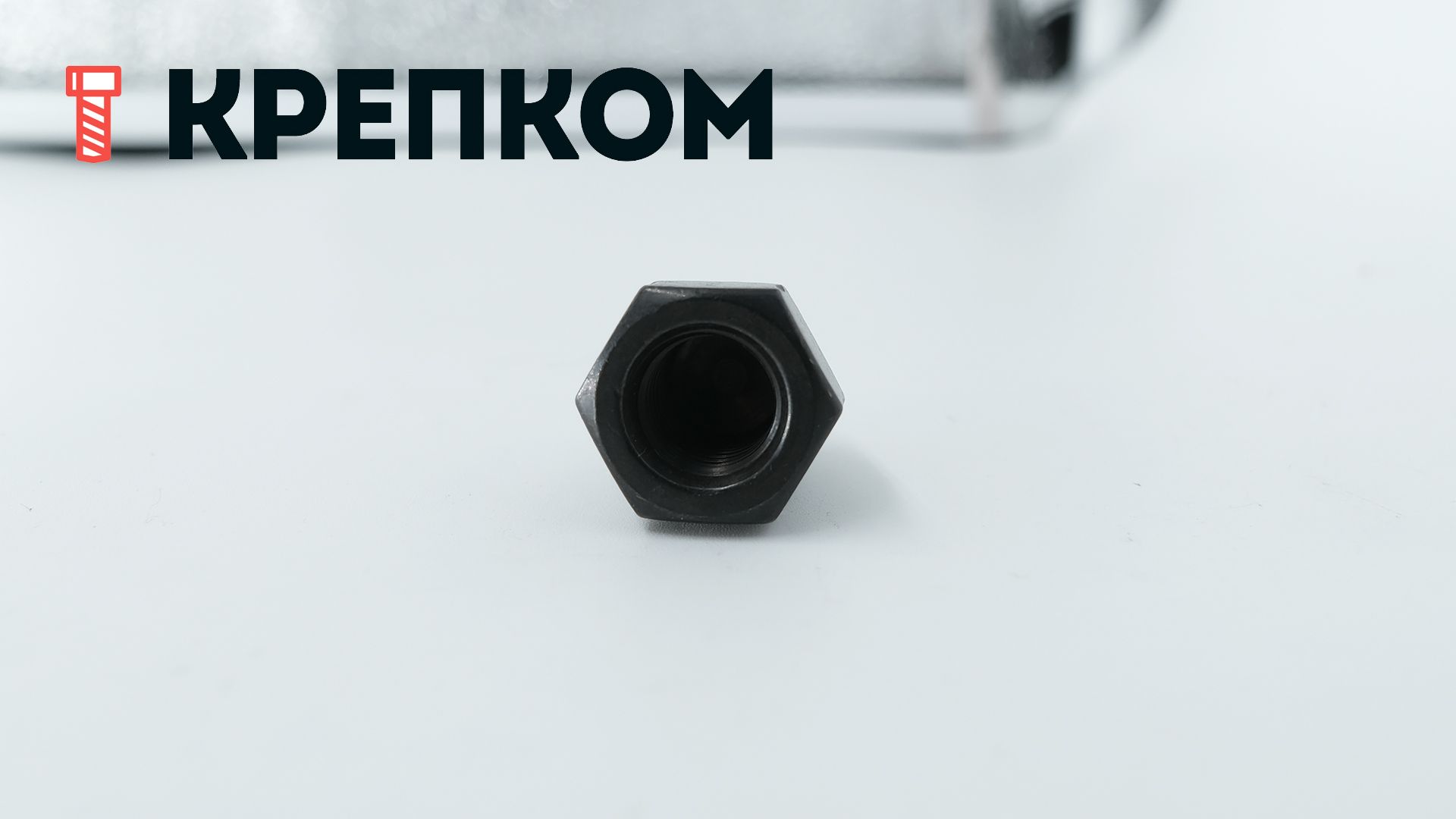

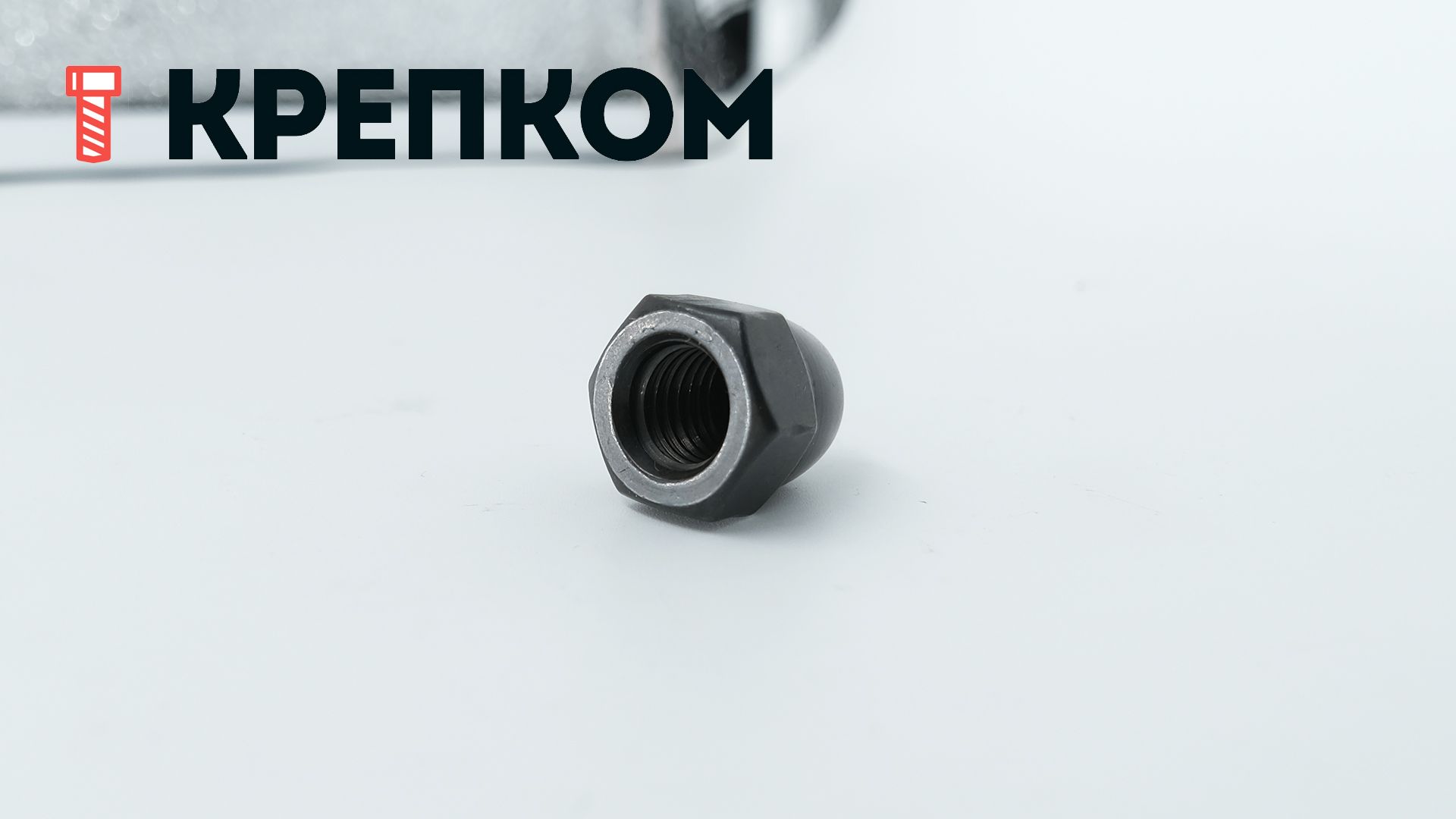

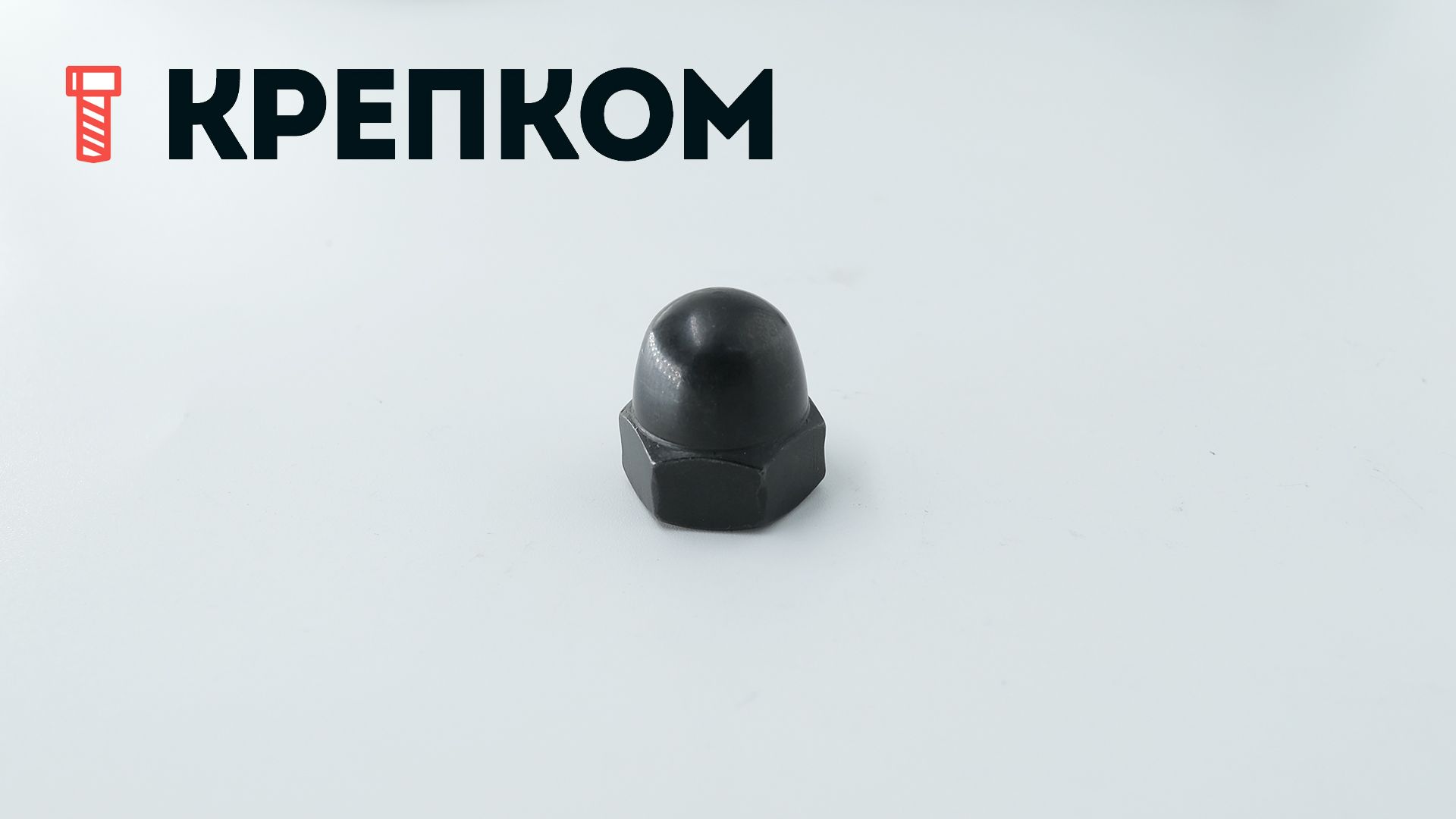

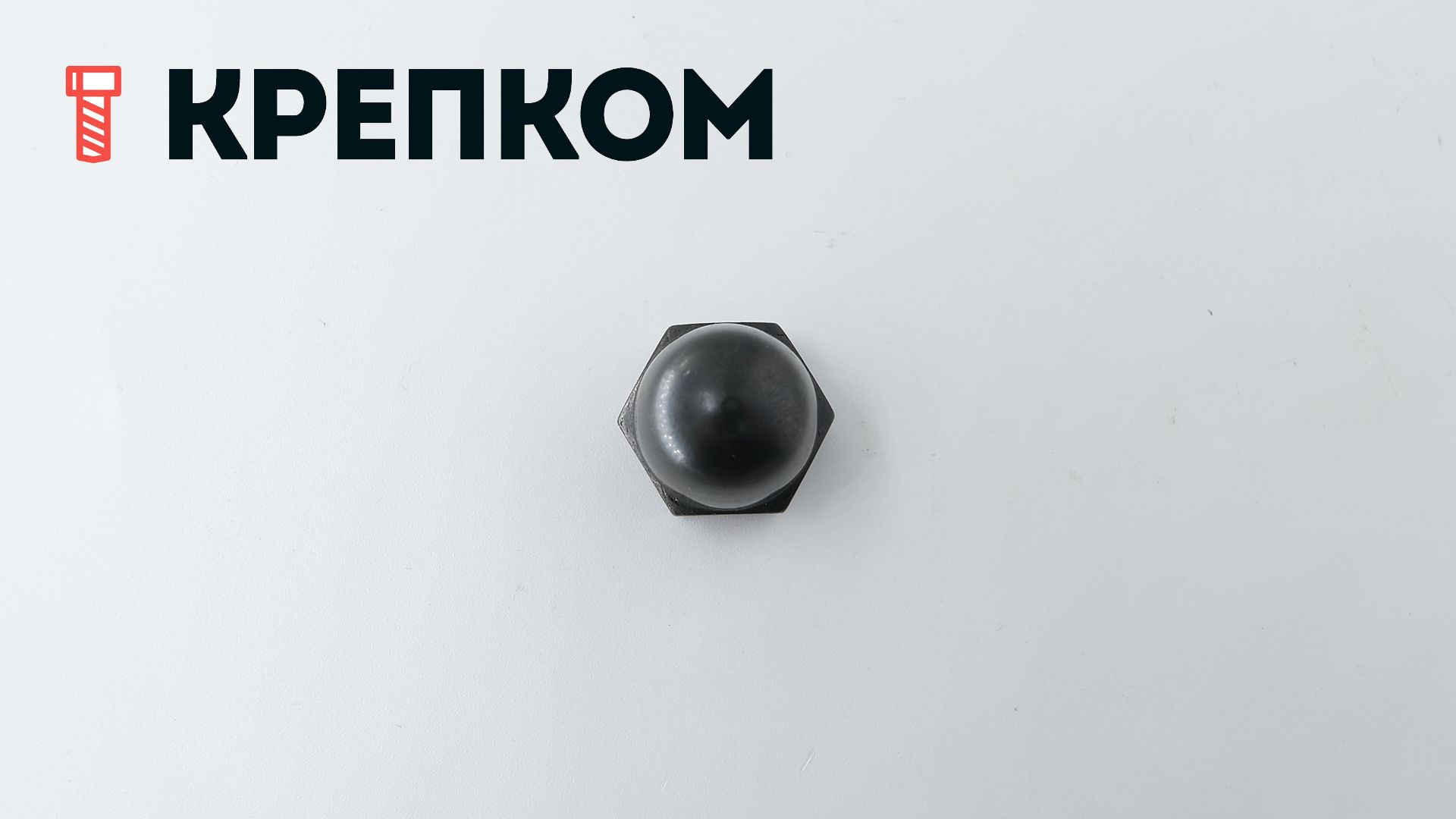

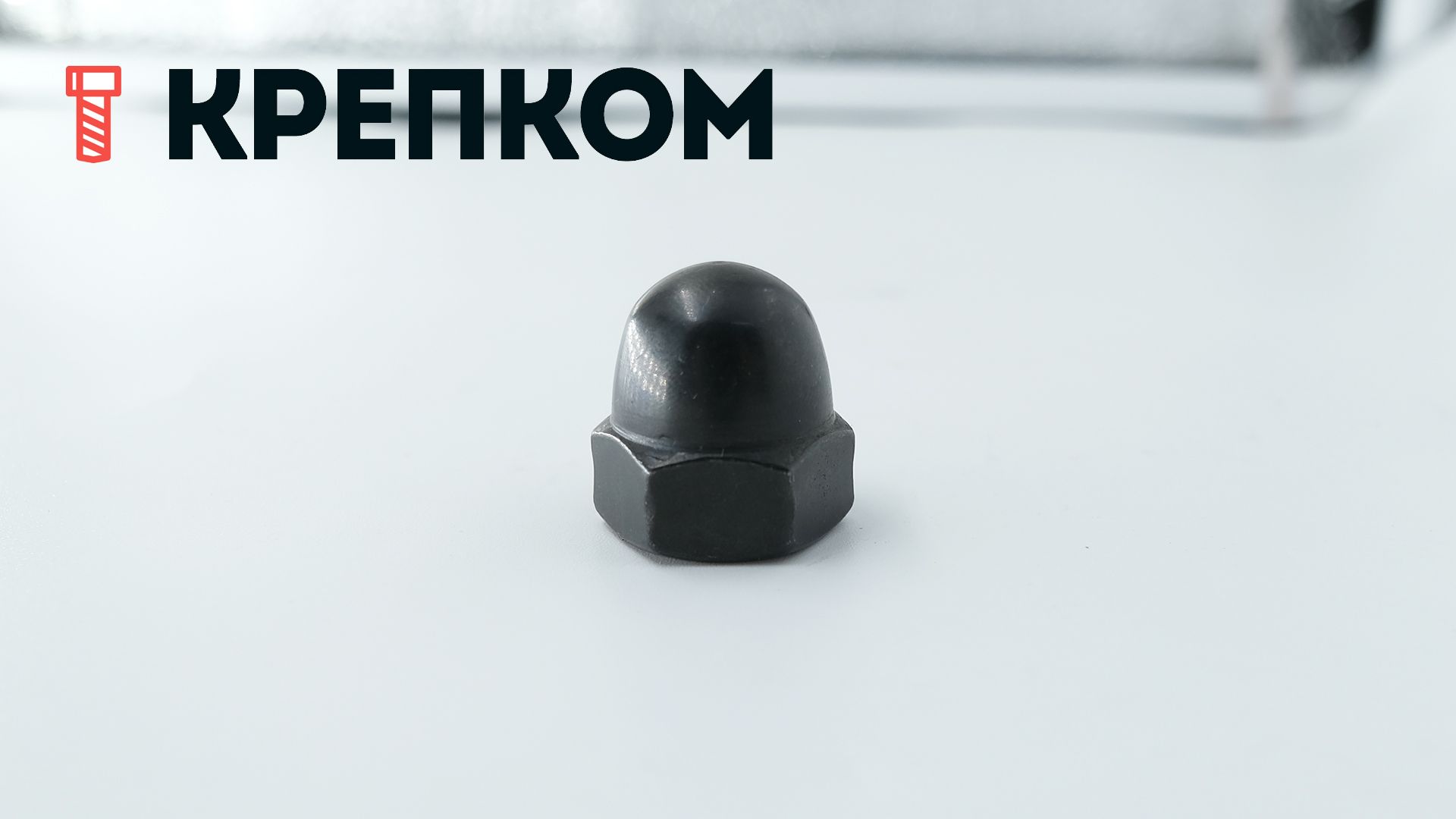

Гайка колпачковая DIN 1587, оксидированная
Код товара: WN00183310
Ваш консультант Борис
+7 (999) 027-78-44- Выполняемые функции: крепежная, декоративная, защитная.
- Соответствует стандарту DIN 1587 (аналог ГОСТ 11860-85).
- Шестигранный профиль со стандартными размерами под ключ.
- Метрическая резьба от М3 до М16, шаг основной (крупный).
- Полусферический колпачок закрывает резьбовой конец.
- Глухая конструкция защищает соединение от проникновения влаги.
- Покрытие: сталь оксидированная.
Код товара
Диаметр резьбы
Шаг резьбы (мм)
Высота гайки (мм)
Размер под ключ (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр резьбы
Шаг резьбы (мм)
Высота гайки (мм)
Размер под ключ (мм)
Наличие
Цена
Фасовка
Количество
Гайка колпачковая М3 DIN 1587, оксидированная
Диаметр резьбы
М3
Шаг резьбы (мм)
0,5
Высота гайки (мм)
6
Размер под ключ (мм)
5,5
Диаметр резьбы
М3
М3
Шаг резьбы (мм)
0,5
0,5
Высота гайки (мм)
6
6
Размер под ключ (мм)
5,5
5,5
28
руб.
1 шт
Гайка колпачковая М4 DIN 1587, оксидированная
Диаметр резьбы
М4
Шаг резьбы (мм)
0,7
Высота гайки (мм)
8
Размер под ключ (мм)
7
Диаметр резьбы
М4
М4
Шаг резьбы (мм)
0,7
0,7
Высота гайки (мм)
8
8
Размер под ключ (мм)
7
7
520
шт
10
руб.
1 шт
Гайка колпачковая М5 DIN 1587, оксидированная
Диаметр резьбы
М5
Шаг резьбы (мм)
0,8
Высота гайки (мм)
10
Размер под ключ (мм)
8
Диаметр резьбы
М5
М5
Шаг резьбы (мм)
0,8
0,8
Высота гайки (мм)
10
10
Размер под ключ (мм)
8
8
2747
шт
27
руб.
1 шт
Гайка колпачковая М6 DIN 1587, оксидированная
Диаметр резьбы
М6
Шаг резьбы (мм)
1
Высота гайки (мм)
12
Размер под ключ (мм)
10
Диаметр резьбы
М6
М6
Шаг резьбы (мм)
1
1
Высота гайки (мм)
12
12
Размер под ключ (мм)
10
10
1267
шт
15
руб.
1 шт
Гайка колпачковая М8 DIN 1587, оксидированная
Диаметр резьбы
М8
Шаг резьбы (мм)
1,25
Высота гайки (мм)
15
Размер под ключ (мм)
13
Диаметр резьбы
М8
М8
Шаг резьбы (мм)
1,25
1,25
Высота гайки (мм)
15
15
Размер под ключ (мм)
13
13
1007
шт
28
руб.
1 шт
Гайка колпачковая М10 DIN 1587, оксидированная
Диаметр резьбы
М10
Шаг резьбы (мм)
1,5
Высота гайки (мм)
18
Размер под ключ (мм)
16
Диаметр резьбы
М10
М10
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
18
18
Размер под ключ (мм)
16
16
55
руб.
1 шт
Гайка колпачковая М12 DIN 1587, оксидированная
Диаметр резьбы
М12
Шаг резьбы (мм)
1,75
Высота гайки (мм)
22
Размер под ключ (мм)
18
Диаметр резьбы
М12
М12
Шаг резьбы (мм)
1,75
1,75
Высота гайки (мм)
22
22
Размер под ключ (мм)
18
18
94
шт
76
руб.
1 шт
Гайка колпачковая М14 DIN 1587, оксидированная
Диаметр резьбы
М14
Шаг резьбы (мм)
2
Высота гайки (мм)
25
Размер под ключ (мм)
21
Диаметр резьбы
М14
М14
Шаг резьбы (мм)
2
2
Высота гайки (мм)
25
25
Размер под ключ (мм)
21
21
Цена обновляется
1 шт
Гайка колпачковая М16 DIN 1587, оксидированная
Диаметр резьбы
М16
Шаг резьбы (мм)
2
Высота гайки (мм)
28
Размер под ключ (мм)
24
Диаметр резьбы
М16
М16
Шаг резьбы (мм)
2
2
Высота гайки (мм)
28
28
Размер под ключ (мм)
24
24
Цена обновляется
1 шт
Гайка колпачковая DIN 1587 оксидированная представляет собой крепеж с шестигранным основанием, сферическим элементом и глухим отверстием с метрической резьбой. Накручивается на концы болтов и шпилек, может выполнять одновременно крепежную, декоративную и защитную функцию — от загрязнения и коррозии, а также от повреждения пользователя об острые торцы резьбовых элементов. Может использоваться в качестве контргайки вместе со стандартной гайкой. Применяется при сборке металлоконструкций, различного оборудования и корпусных изделий.
Преимущества
- Предотвращает попадания влаги и грязи в резьбовое соединение.
- Защищает пользователя от острых кромок торчащих стержней.
- Сферическая форма гайки придает креплению аккуратный, законченный вид.
- Имеет широкую сферу применения.
Размеры
| Резьба d |
|
М3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 |
| Шаг резьбы P, мм |
|
0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 |
| Размер da, мм | min. | - | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
| max. | - | 4,6 | 5,75 | 6,75 | 8,75 | 10,8 | 13 | 15,1 | 17,3 | |
| Наружный диаметр колпачка dk, мм | max. | 5,8 | 6,5 | 7,5 | 9,5 | 12,5 | 15 | 17 | 20 | 23 |
| Размер dw, мм | min. | - | 5,9 | 6,9 | 8,9 | 11,6 | 14,6 | 16,6 | 19,6 | 22,5 |
| Расстояние между гранями e, мм | min. | - | 7,66 | 8,79 | 11,05 | 14,38 | 17,77 | 20,03 | 23,35 | 26,75 |
| Размер x, мм | max. | - | 1,4 | 1,6 | 2 | 2,5 | 3 | - | - | - |
| Размер g2, мм | max. | - | - | - | - | - | - | 6,4 | 7,3 | 7,3 |
| Полная высота гайки h, мм | max. nominal size | 6 | 8 | 10 | 12 | 15 | 18 | 22 | 25 | 28 |
| Высота шестигранной части гайки m, мм | max. | 2,4 | 3,2 | 4 | 5 | 6,5 | 8,8 | 10 | 11 | 13 |
| min. | - | 2,9 | 3,7 | 4,7 | 6,14 | 7,64 | 9,64 | 10,3 | 12,3 | |
| Размер Mw, мм | min. | - | 2,32 | 2,96 | 3,76 | 4,91 | 6,11 | 7,71 | 8,24 | 9,84 |
| Размер r, мм | ≈ | 2,9 | 3,25 | 3,75 | 4,75 | 6,25 | 7,5 | 8,5 | 10 | 11,5 |
| Размер гайки под ключ s, мм | номин. max | 5,5 | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 |
| Глубина резьбы t, мм | min. | 4,5 | 5,26 | 7,21 | 7,71 | 10,65 | 12,65 | 15,65 | 17,65 | 20,58 |
| max. | - | 5,74 | 7,79 | 8,29 | 11,35 | 13,35 | 16,35 | 18,35 | 21,42 | |
| Толщина колпачка w, мм | min. | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 4 | 4 |
Характеристики
-
Тип гайкиКолпачковая
-
DIN1587
-
Единицы измеренияшт
-
Размер шага резьбыКрупный (обычный)
-
МатериалСталь
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
