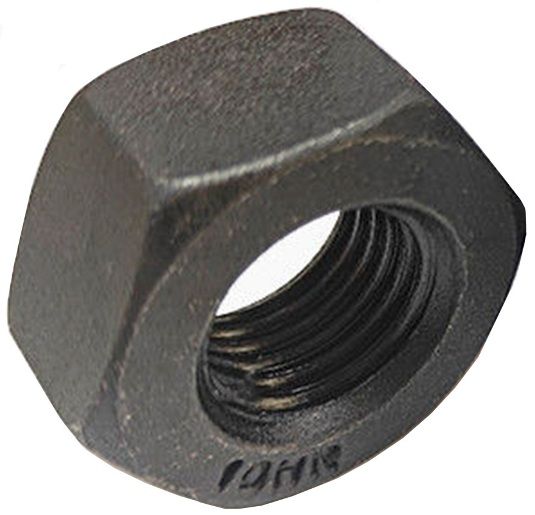

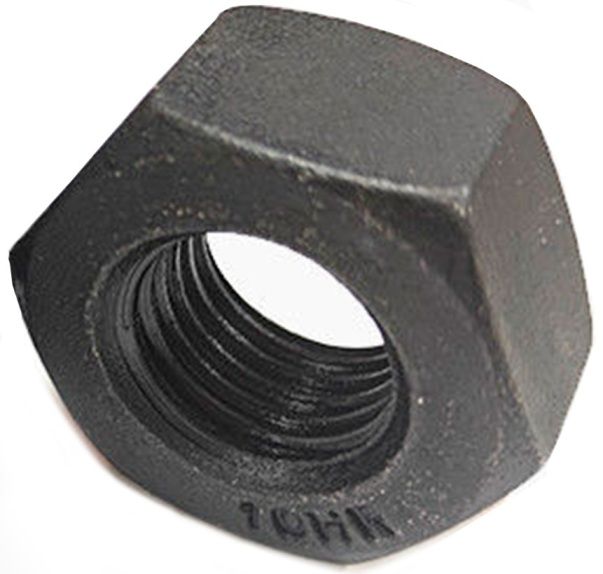

Гайка высокопрочная М20 ГОСТ 32484.3 HR, класс прочности 10, оксидированная

Гайка высокопрочная М20 по ГОСТ 32484.3-2014 — это элемент болтокомплекта системы HR (High Resistance), предназначенного для создания соединений с предварительным натяжением в металлических конструкциях. Изделие имеет класс прочности 10, позволяющий работать в паре с болтом класса 10.9. Гайка предназначена для использования в строительстве и машиностроении при монтаже ответственных узлов — мостов, высотных зданий, промышленных сооружений и других металлоконструкций, эксплуатируемых в различных климатических условиях.

Конструктивные особенности системы HR

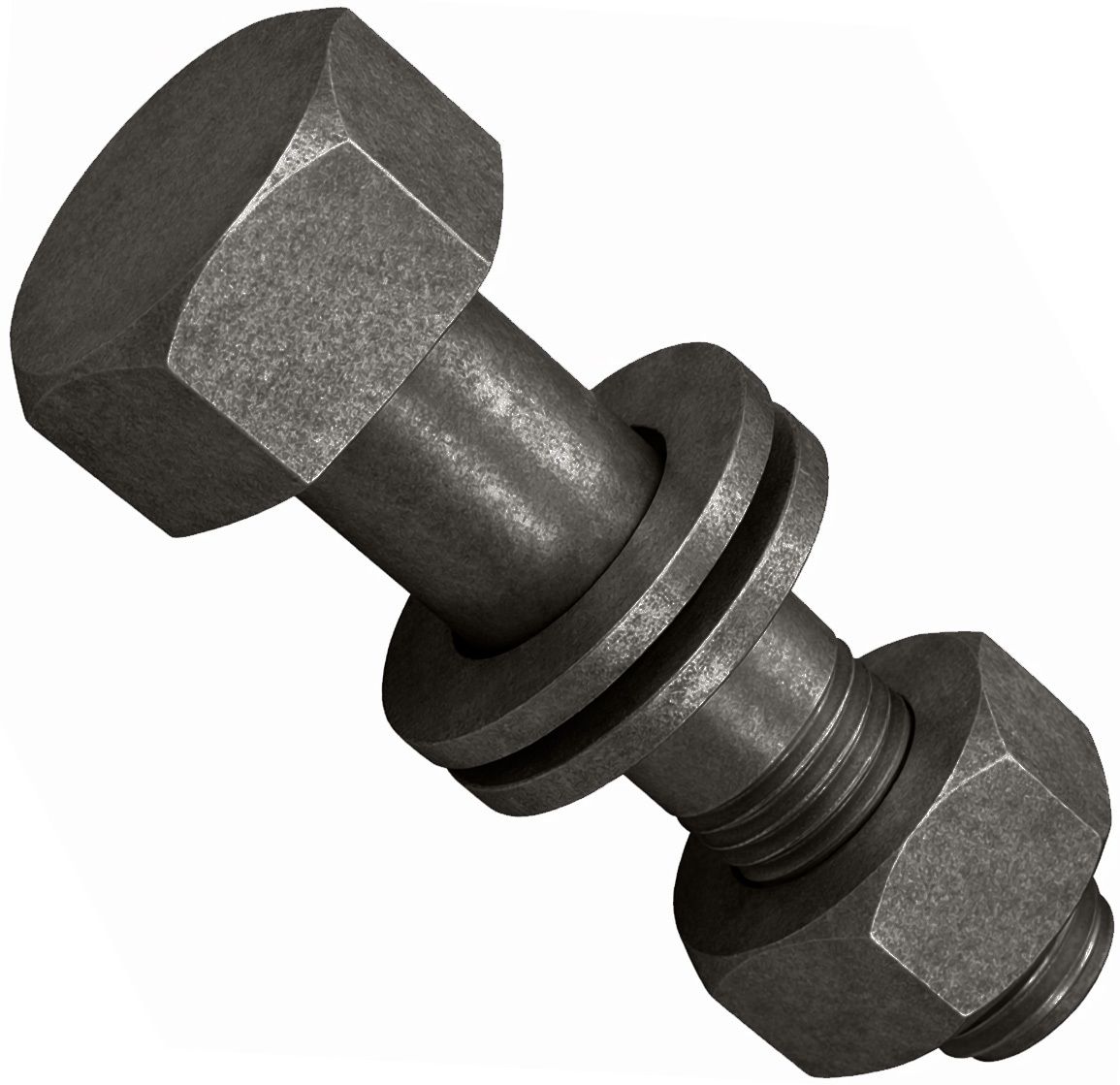

Гайка системы HR разработана для обеспечения податливости соединения за счёт преимущественной пластической деформации стержня болта, что позволяет достигать требуемого усилия предварительного натяжения с коэффициентом не менее 0,7 от номинального предела прочности болта. Характерной особенностью данной системы является увеличенная высота гайки, которая составляет 0,85 - 0,9 диаметра резьбы. Такая конструкция обеспечивает равномерное распределение нагрузки и оптимальную работу соединения под динамическими и вибрационными воздействиями. Гайка комплектуется с шайбами по ГОСТ 32484.5 или ГОСТ 32484.6, которые устанавливаются под гайку для снижения трения и предотвращения повреждения поверхностей.

Покрытие и защита от коррозии

Гайка имеет оксидированное покрытие (черное оксидирование), которое образует на поверхности изделия тонкий защитный слой. Оксидирование обеспечивает базовую антикоррозионную защиту, сохраняет геометрию резьбы и предотвращает схватывание при затяжке. Данный тип покрытия широко применяется для крепежа в закрытых отапливаемых помещениях и конструкциях с умеренными условиями эксплуатации, где не требуется усиленная защита от агрессивных сред.

Маркировка и совместимость

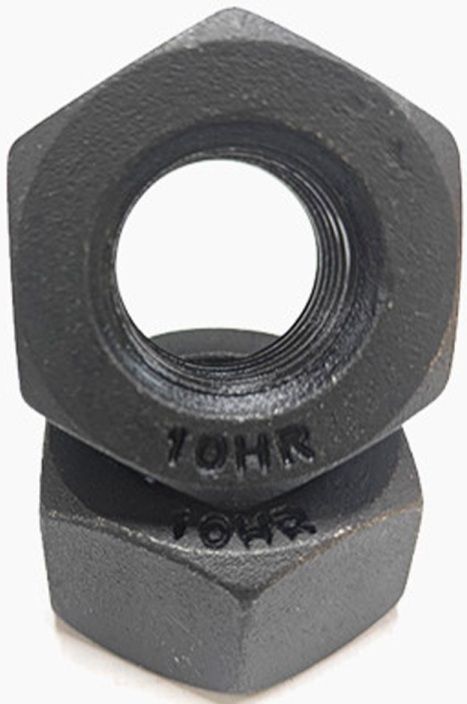

На гайку нанесена маркировка «HR», что указывает на принадлежность к системе HR. Это критически важно, так как смешивание компонентов из разных систем (HR и HV) в одном соединении не допускается. Гайка должна применяться только в комплекте с болтом и шайбами того же производителя и с соответствующим покрытием, что гарантирует стабильность коэффициента закручивания и достижение проектного усилия натяжения.

Аналоги

Размеры

Диаметр резьбы, d	М20
Шаг резьбы	2,5 мм
Размер под ключ, s	32 мм
Расстояние между гранями, e	35,03 мм
Высота, m	18 мм

Характеристики

• Тип гайки
  Шестигранная (обычная)
• ГОСТ
  32484.3-2014
• Шаг резьбы (мм)

  Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

  Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.




  2,5
• Единицы измерения
  шт
• Вес (г)
  105
• Размер шага резьбы
  Крупный (обычный)
• Класс прочности
  10
• Артикул
  32484 20 10 окс
• Материал
  Оксидированное
