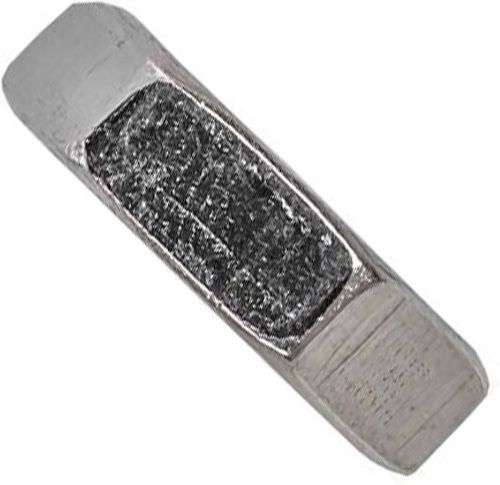

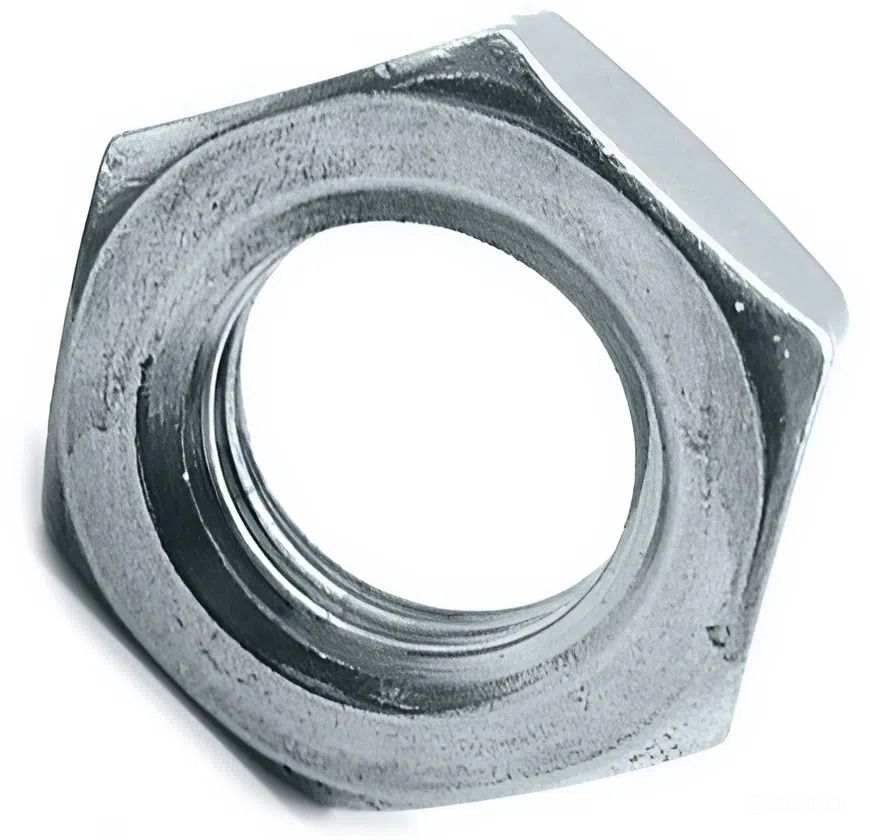

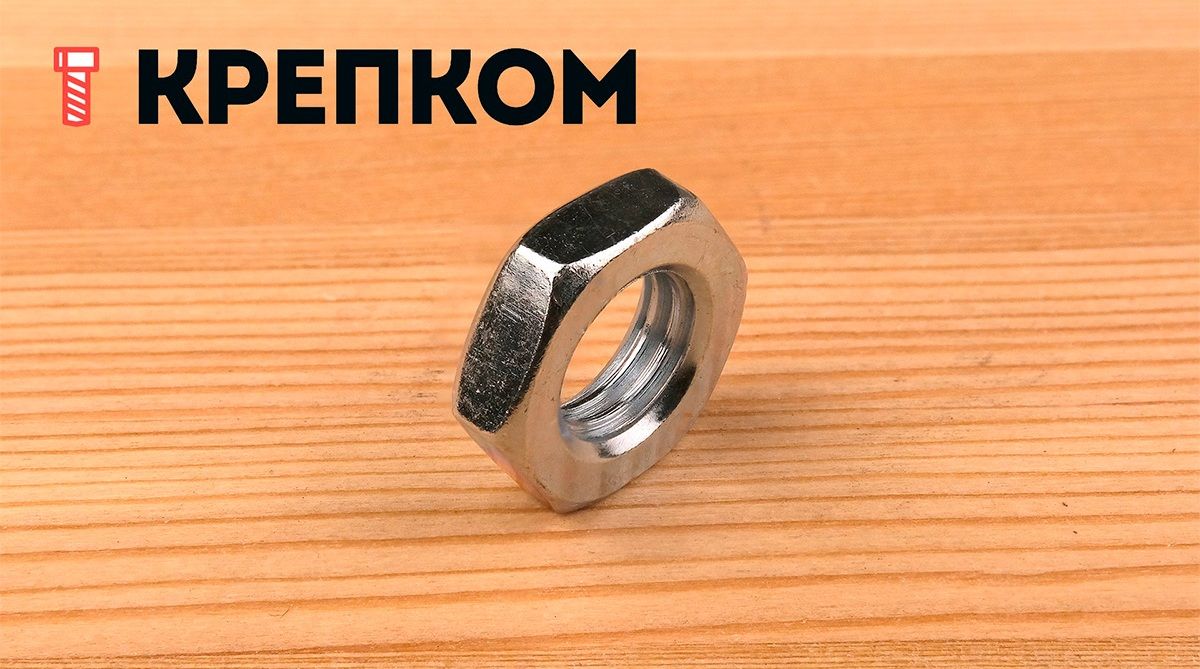

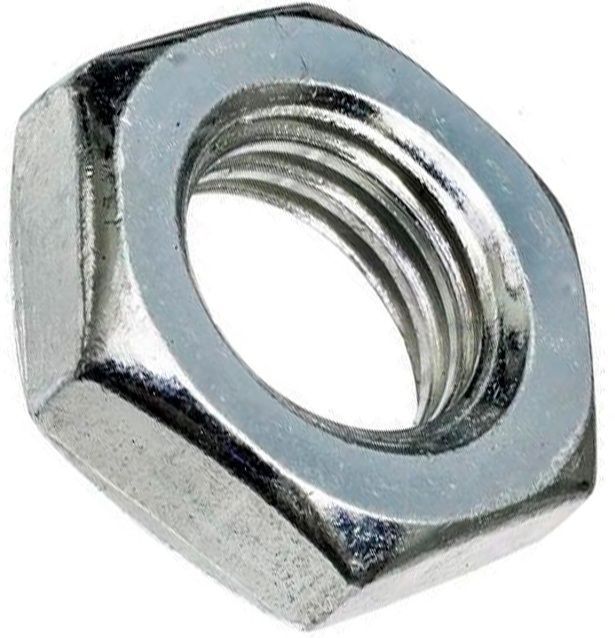

Гайка низкая с мелкой резьбой М20х1,5 с фаской DIN 439, класс прочности 8, оцинкованная сталь

Гайка низкая с фаской М20х1,5 DIN 439 (ГОСТ 5916) — это крепёжное изделие шестигранной формы с внутренней метрической резьбой мелкого шага, скошенными углами граней и круглой плоской опорной поверхностью. Главная особенность — уменьшенная номинальная высота, составляющая 0,5 диаметра (для сравнения: высота нормальной гайки — 0,8d). Мелкий шаг резьбы 1,5 мм обеспечивает более точную регулировку и повышенную устойчивость к самооткручиванию по сравнению со стандартным шагом. Изделие имеет стандартный размер под ключ, что позволяет выполнять затяжку и ослабление обычным гаечным ключом.

Материал и прочностные характеристики

Гайка изготовлена из оцинкованной стали и соответствует классу прочности 8. Она предназначена для использования совместно с болтами класса прочности 8.8 (разрушающее усилие 800 Н/мм², предел текучести 640 Н/мм²). Такой класс прочности обеспечивает надёжное соединение в конструкциях со средними нагрузками и широко применяется в машиностроении, строительстве и промышленном оборудовании. Цинковое покрытие защищает крепёж от коррозии, продлевая срок службы в условиях повышенной влажности и при контакте с атмосферными воздействиями.

Назначение и особенности применения

Из-за уменьшенной высоты нагрузочный потенциал низкой гайки ниже, чем у стандартных аналогов DIN 934, поэтому её применяют в резьбовых соединениях, подверженных умеренным нагрузкам. Мелкая резьба обеспечивает более надёжную фиксацию и устойчивость к вибрационным воздействиям. Часто низкую гайку используют в качестве контргайки: её накручивают поверх основной гайки для предотвращения самоотвинчивания. Также изделие незаменимо в местах, где свободный конец шпильки или болта имеет недостаточную длину для установки полноразмерной гайки. Мелкий шаг позволяет выполнять точную подгонку и регулировку соединения.

Аналоги DIN 439:

• ISO 4035 (М1,6 - М64)
• ГОСТ 5916-70 (М1 - М48)
• ГОСТ 5929-70 (М1 - М48)
• DIN 936 (М2 - М52)

Размеры

Диаметр резьбы, d	М20
Шаг резьбы	1,5 мм
Размер под ключ, s	30 мм
Расстояние между гранями, e	32,95 мм
Высота, m	10 мм

Характеристики

• Тип гайки
  Низкая / С мелким шагом
• DIN
  439
• ГОСТ
  5916-70, 5929-70
• ISO
  4035
• Шаг резьбы (мм)

  Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

  Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.




  1,5
• Единицы измерения
  шт
• Вес (г)
  37
• Размер шага резьбы
  Мелкий
• Класс прочности
  8
• Артикул
  439 20 15 8 оц
• Материал
  Оцинкованная сталь
• Название на упаковке (ориг. название)
  Chamfered hexagon thin nut with fine pitch thread
