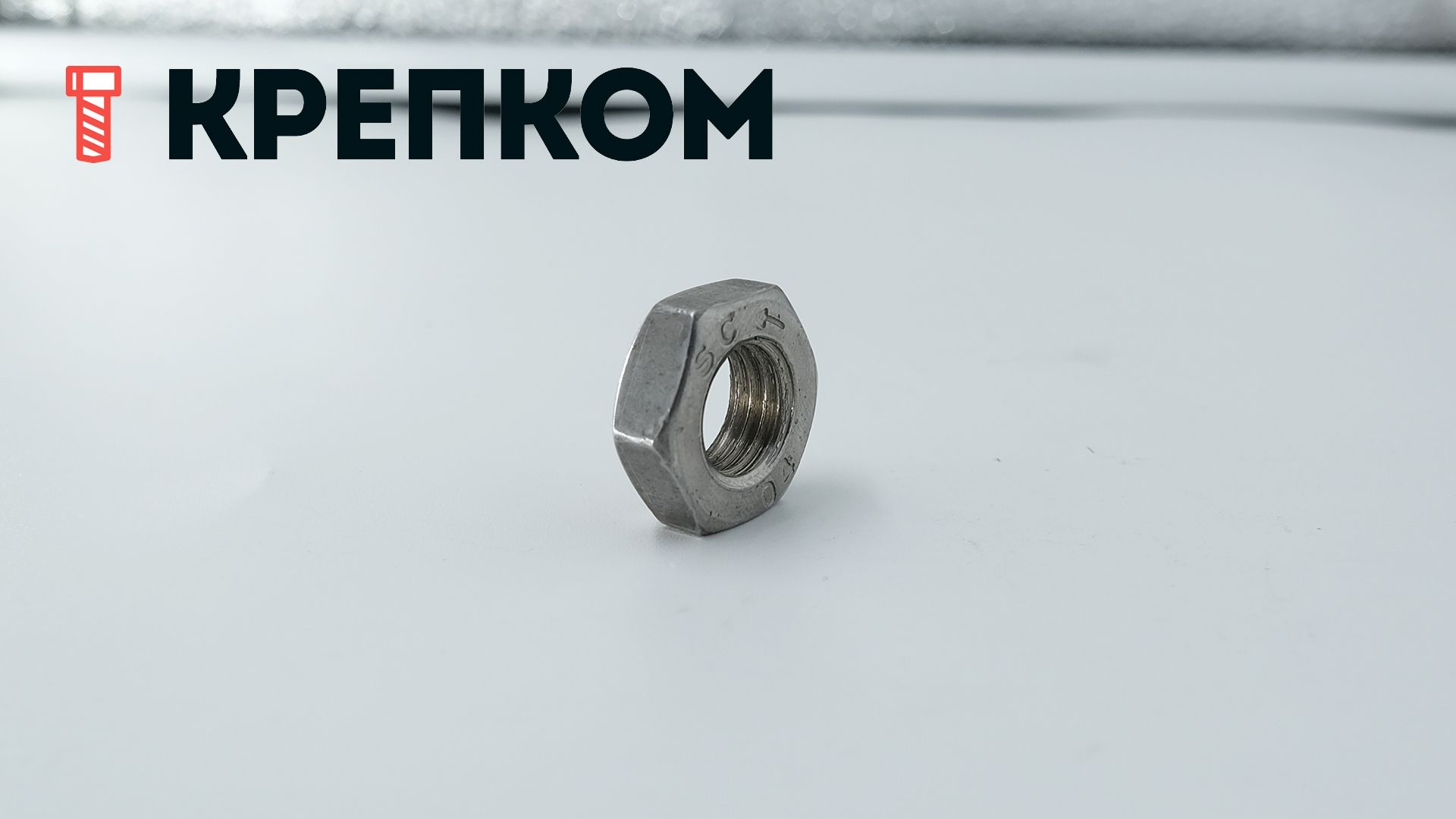

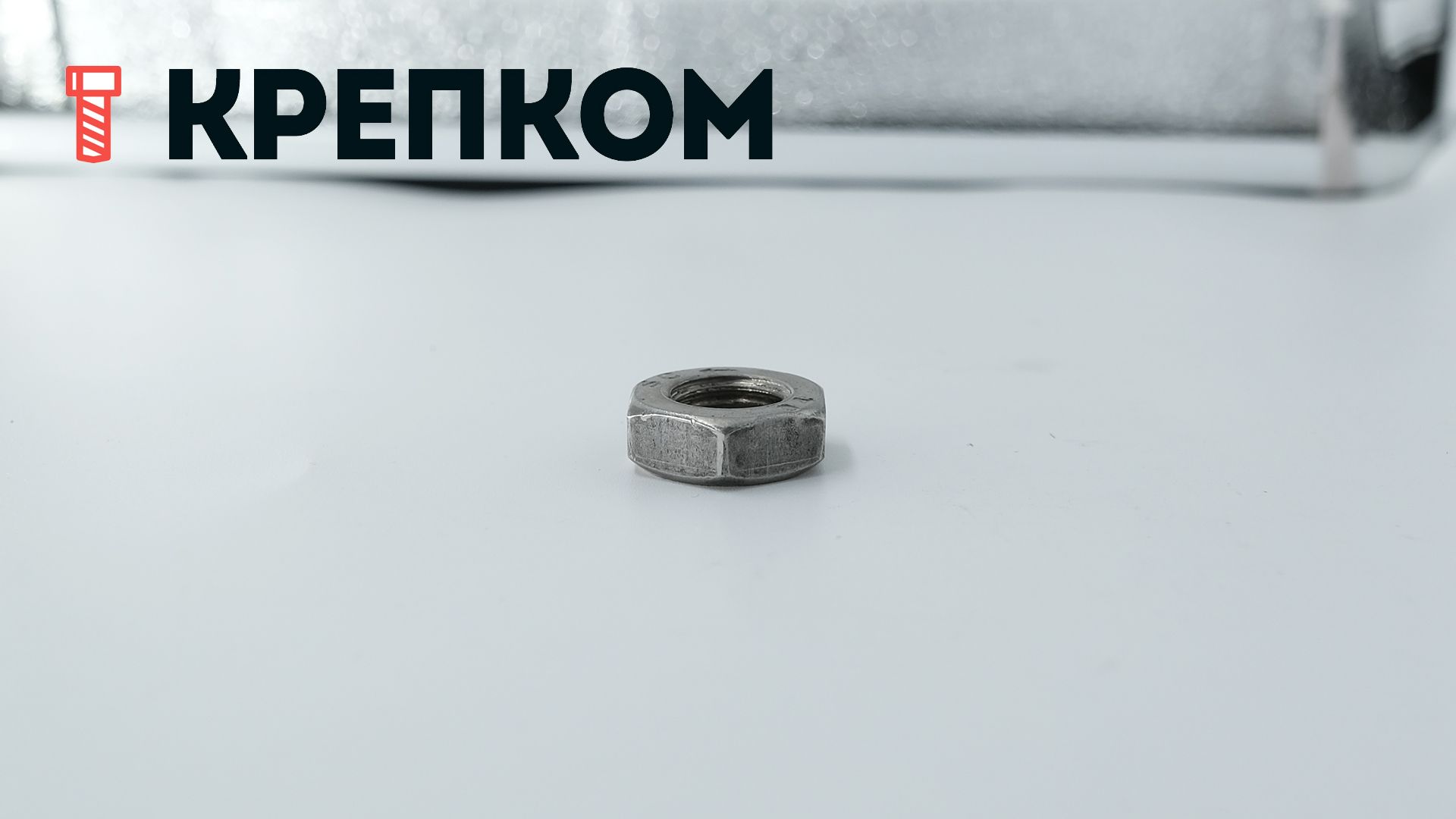

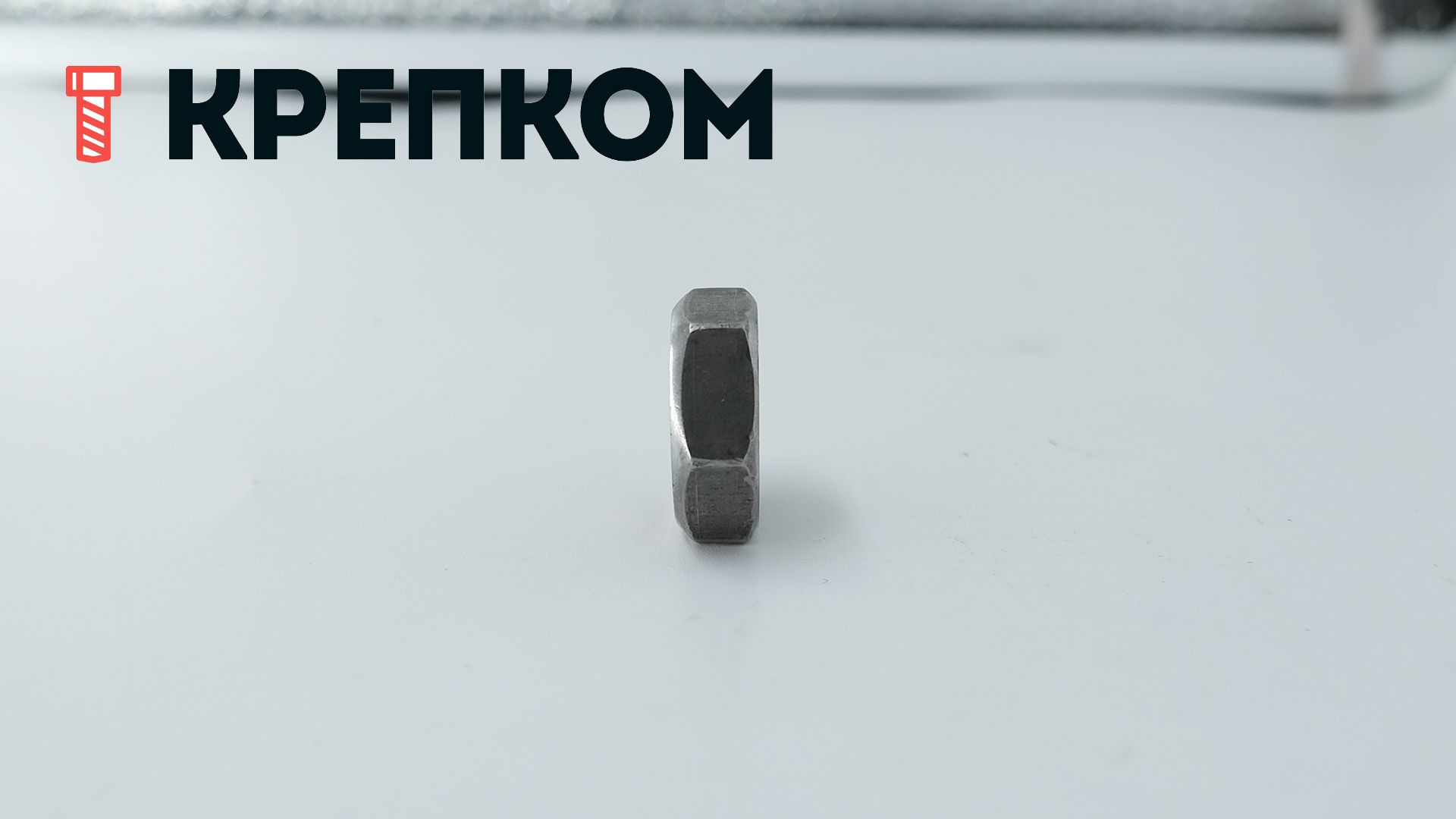

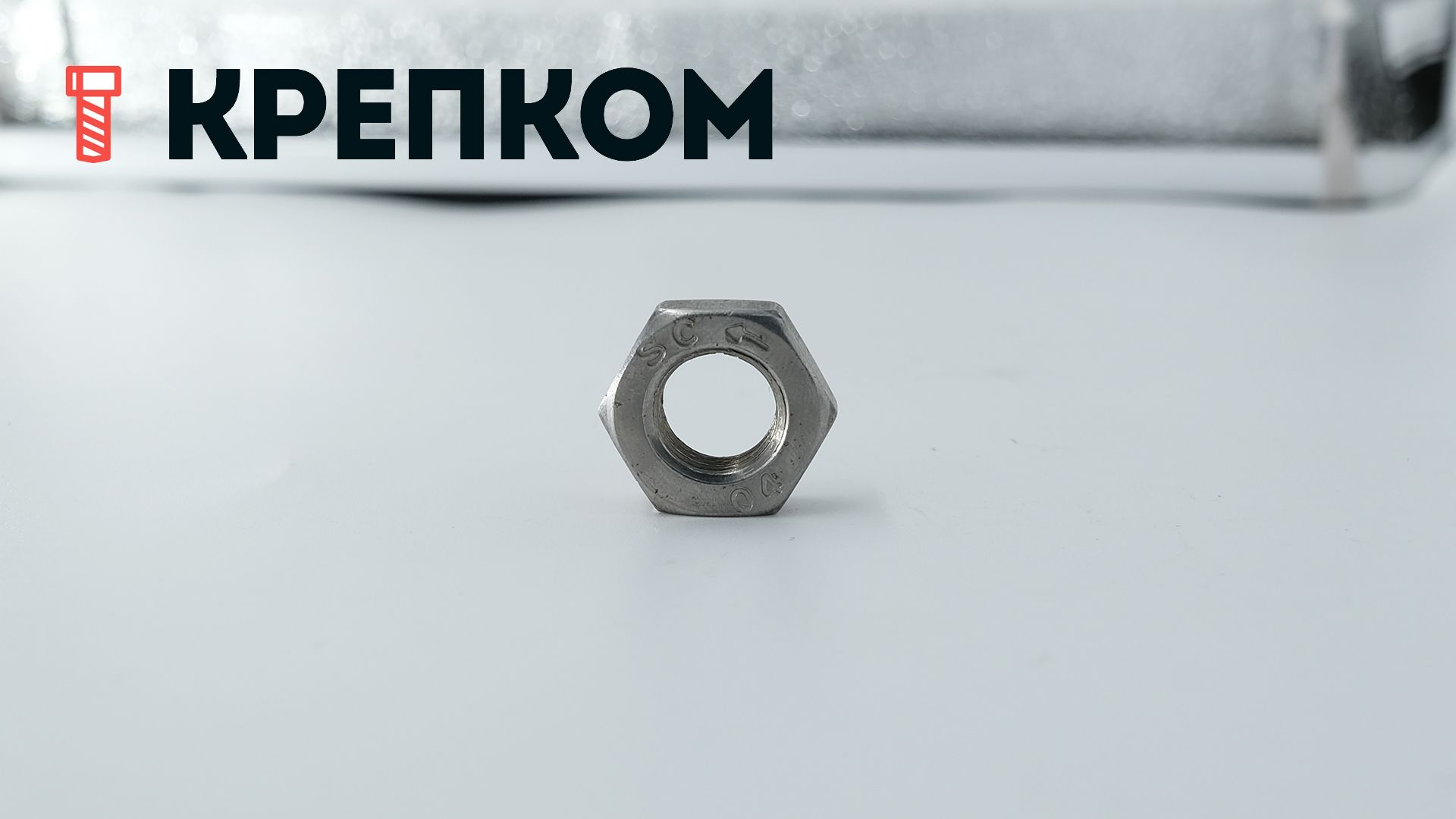

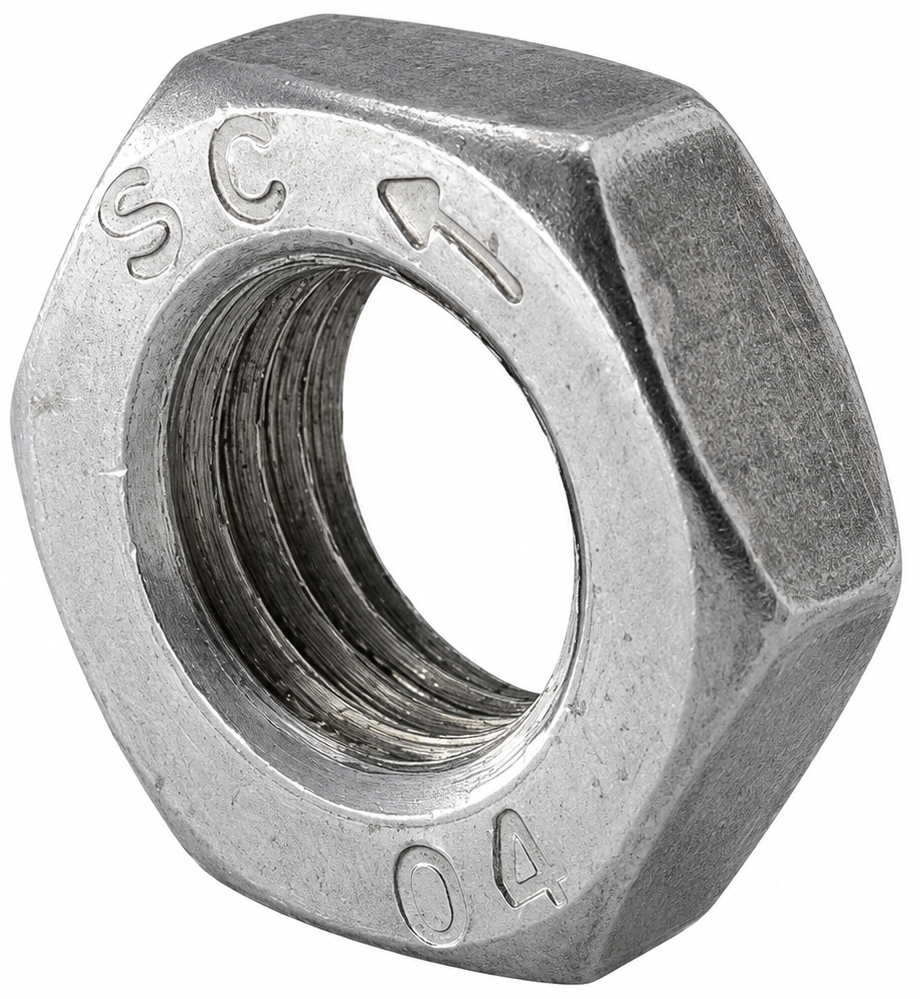

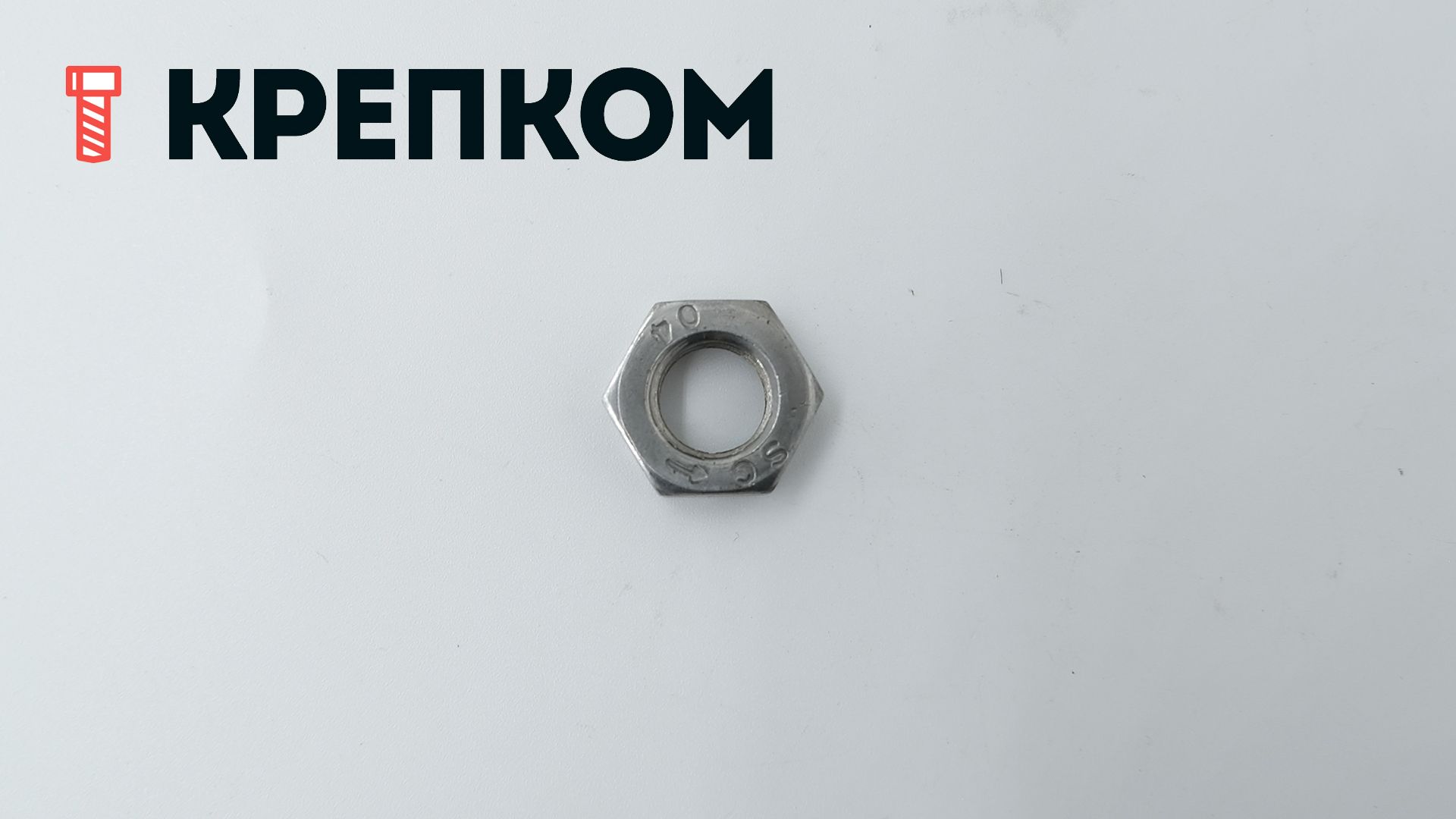

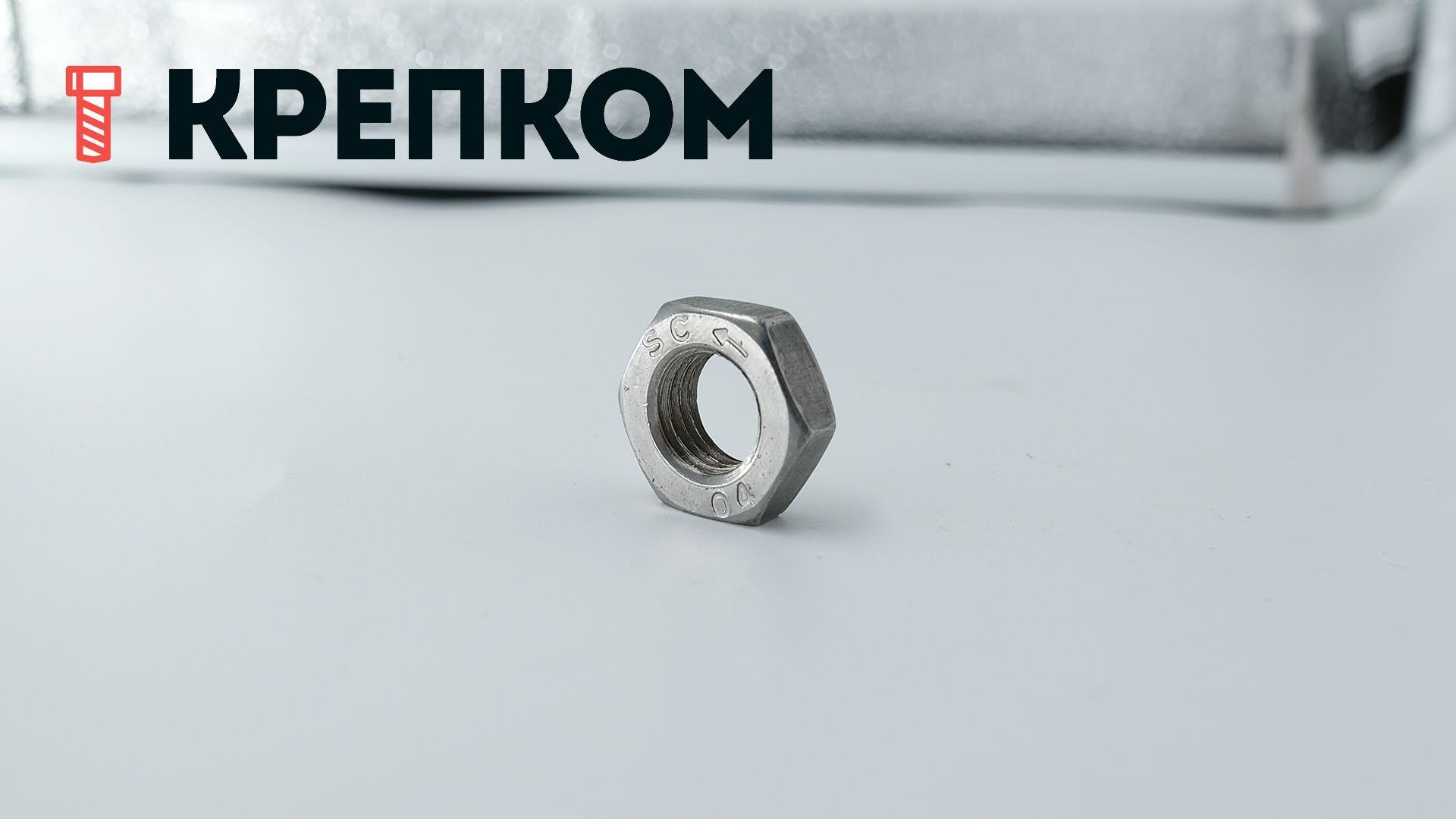

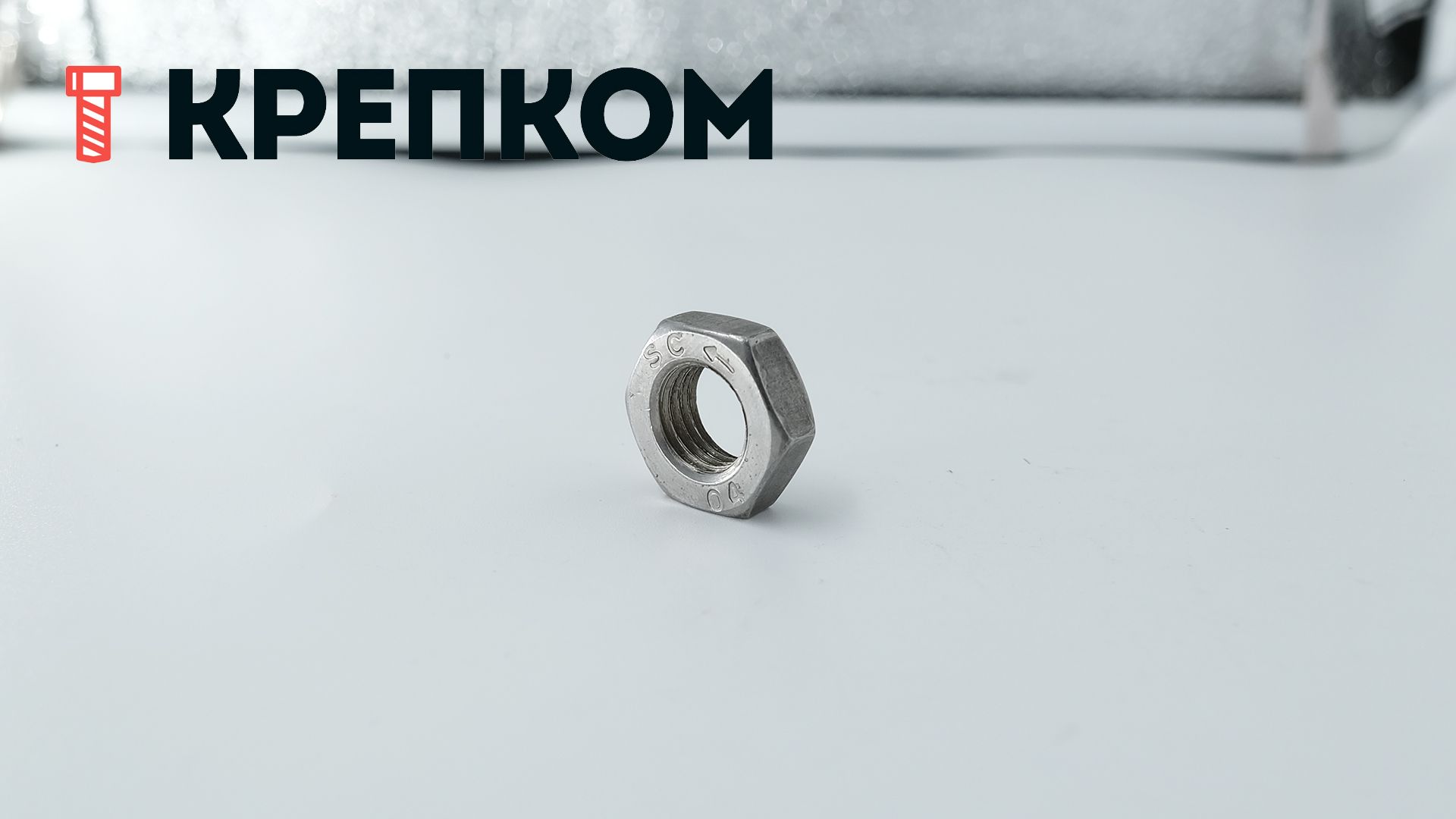

Гайка низкая с левой мелкой резьбой DIN 936 LH, сталь без покрытия

Код товара: WN00172211

8 фото

Внешний вид товара может отличаться от представленного на изображении

12 позиций

Ваш консультант Илья

7 (921) 940-96-02

Для невысоких нагрузок или в качестве второй гайки (контрящей).
Стандарт: DIN 936, форма В (с фасками).
Уменьшенная высота (0,5d ≤ m ≤ 0,6d).
Шестигранный профиль под стандартный гаечный ключ.
Резьба левая метрическая с мелким шагом от М8х1 до М52х3, поле допуска 6H.
Класс точности: А (высокий) – для ≤ M16, В (нормальный) – для > M16.
Материал: углеродистая сталь без покрытия.

Подробнее

Размеры
О товаре
Отзывы (0)

Код товара

Диаметр резьбы Шаг резьбы (мм) Высота гайки (мм) Размер под ключ (мм)

Наличие

Цена

Фасовка

Количество

Код товара

Диаметр резьбы Шаг резьбы (мм) Высота гайки (мм) Размер под ключ (мм)

Наличие

Цена

Фасовка

Количество

Гайка с левой мелкой резьбой М8х1 DIN 936 LH, сталь без покрытия

WN00171896

М8

Диаметр резьбы М8

Шаг резьбы (мм) 1

Высота гайки (мм) 5

Размер под ключ (мм) 13

Диаметр резьбы

М8

Шаг резьбы (мм)

Высота гайки (мм)

Размер под ключ (мм)

30 руб. 21

руб.

1 шт

Гайка с левой мелкой резьбой М10х1 DIN 936 LH, сталь без покрытия

WN00171898

М10

Диаметр резьбы М10

Шаг резьбы (мм) 1

Высота гайки (мм) 6

Размер под ключ (мм) 17

Диаметр резьбы

М10

Шаг резьбы (мм)

Высота гайки (мм)

Размер под ключ (мм)

153 руб. 107

руб.

1 шт

Гайка с левой мелкой резьбой М12х1,5 DIN 936 LH, сталь без покрытия

WN00171900

М12

1,5

Диаметр резьбы М12

Шаг резьбы (мм) 1,5

Высота гайки (мм) 7

Размер под ключ (мм) 19

Диаметр резьбы

М12

Шаг резьбы (мм)

1,5

Высота гайки (мм)

Размер под ключ (мм)

56 руб. 39

руб.

1 шт

Гайка с левой мелкой резьбой М14х1,5 DIN 936 LH, сталь без покрытия

WN00171902

М14

1,5

Диаметр резьбы М14

Шаг резьбы (мм) 1,5

Высота гайки (мм) 8

Размер под ключ (мм) 22

Диаметр резьбы

М14

Шаг резьбы (мм)

1,5

Высота гайки (мм)

Размер под ключ (мм)

242 руб. 169

руб.

1 шт

Гайка с левой мелкой резьбой М16х1,5 DIN 936 LH, сталь без покрытия

WN00171904

М16

1,5

Диаметр резьбы М16

Шаг резьбы (мм) 1,5

Высота гайки (мм) 8

Размер под ключ (мм) 24

Диаметр резьбы

М16

Шаг резьбы (мм)

1,5

Высота гайки (мм)

Размер под ключ (мм)

79 руб. 55

руб.

1 шт

Гайка с левой мелкой резьбой М18х1,5 DIN 936 LH, сталь без покрытия

WN00171905

М18

1,5

Диаметр резьбы М18

Шаг резьбы (мм) 1,5

Высота гайки (мм) 9

Размер под ключ (мм) 27

Диаметр резьбы

М18

Шаг резьбы (мм)

1,5

Высота гайки (мм)

Размер под ключ (мм)

542 руб. 379

руб.

1 шт

Гайка с левой мелкой резьбой М20х1,5 DIN 936 LH, сталь без покрытия

WN00171907

М20

1,5

Диаметр резьбы М20

Шаг резьбы (мм) 1,5

Высота гайки (мм) 9

Размер под ключ (мм) 30

Диаметр резьбы

М20

Шаг резьбы (мм)

1,5

Высота гайки (мм)

Размер под ключ (мм)

223

руб.

1 шт

Гайка с левой мелкой резьбой М22х1,5 DIN 936 LH, сталь без покрытия

WN00171908

М22

1,5

Диаметр резьбы М22

Шаг резьбы (мм) 1,5

Высота гайки (мм) 10

Размер под ключ (мм) 32

Диаметр резьбы

М22

Шаг резьбы (мм)

1,5

Высота гайки (мм)

Размер под ключ (мм)

526 руб. 368

руб.

1 шт

Гайка с левой мелкой резьбой М24х1,5 DIN 936 LH, сталь без покрытия

WN00171910

М24

1,5

Диаметр резьбы М24

Шаг резьбы (мм) 1,5

Высота гайки (мм) 10

Размер под ключ (мм) 36

Диаметр резьбы

М24

Шаг резьбы (мм)

1,5

Высота гайки (мм)

Размер под ключ (мм)

673 руб. 471

руб.

1 шт

Гайка с левой мелкой резьбой М24х2 DIN 936 LH, сталь без покрытия

WN00171911

М24

Диаметр резьбы М24

Шаг резьбы (мм) 2

Высота гайки (мм) 10

Размер под ключ (мм) 36

Диаметр резьбы

М24

Шаг резьбы (мм)

Высота гайки (мм)

Размер под ключ (мм)

656

руб.

1 шт

Гайка с левой мелкой резьбой М27х2 DIN 936 LH, сталь без покрытия

WN00171912

М27

Диаметр резьбы М27

Шаг резьбы (мм) 2

Высота гайки (мм) 12

Размер под ключ (мм) 41

Диаметр резьбы

М27

Шаг резьбы (мм)

Высота гайки (мм)

Размер под ключ (мм)

1394 руб. 976

руб.

1 шт

Гайка с левой мелкой резьбой М30х1,5 DIN 936 LH, сталь без покрытия

WN00171914

М30

1,5

Диаметр резьбы М30

Шаг резьбы (мм) 1,5

Высота гайки (мм) 12

Размер под ключ (мм) 46

Диаметр резьбы

М30

Шаг резьбы (мм)

1,5

Высота гайки (мм)

Размер под ключ (мм)

756 руб. 529

руб.

1 шт

Гайка DIN 936 – крепежная деталь шестигранной формы с внутренней левой резьбой мелкого шага и фасками с обеих сторон для притупления углов граней. Она примерно на треть ниже аналогов нормальной высоты, поэтому не может в полной мере обеспечить нагрузочную способность болтового соединения. Мелкий шаг резьбы (большее количество витков) обеспечивает лучшее зацепление со шпилькой, что повышает плотность резьбового контакта. Изготовлена из углеродистой конструкционной стали и не имеет антикоррозийного покрытия. Предназначена для использования в условиях нормальной влажности.

Применение

Гайка DIN 936 также известна как контргайка, поскольку часто используется в паре с полноразмерными и высокими гайками, чтобы предотвратить их откручивание под воздействием вибрации. Ее используют в местах, где длина зацепления со шпилькой ограничена или для экономии монтажного пространства. Она широко востребована при сборке бытовой техники, мебели, станков, электроинструмента, различного оборудования.

Аналоги DIN 936

ISO 4035 (М1,6 - М64)
ISO 4036 (М1,6 - М10)
ISO 8675 мелкая резьба (М8х1 - М64х4)
DIN 439 (М1,6 - М52)
ГОСТ 5916-70 (М1 - М48)
ГОСТ 5929-70 (М1 - М48)

Размеры

Гайка низкая DIN 936 - чертеж

Резьба, d	Шаг (мелкий)			Высота гайки, m DIN/ISO	Размер под ключ, S DIN/ISO	Расстояние между гранями,e
M8	1	-	-	5/4	13	14,38
M10	1	1,25	-	6/5	17/16	18,9
M12	1,25	1,5	-	7/6	19/18	21,1
M14	1,5	-	-	8/7	22/21	24,49
M16	1,5	-	-	8	24	26,75
M18	1,5	2	-	9	27	29,56
M20	1,5	2	-	9/10	30	32,95
M22	1,5	2	-	10/11	32/34	35,03
M24	1,5	2	-	10/12	36	39,55
М27	1,5	2	-	12/13,5	41	45,2
М30	1,5	2	-	12/15	46	50,85
М33	1,5	2	-	14/16,5	50	55,37
М36	1,5	2	3	14/18	55	60,79
М39	1,5	2	3	16/19,5	60	66,44
М42	1,5	2	3	16/21	65	71,3
М45	1,5	2	3	18/22,5	70	76,95
М48	1,5	2	3	18/24	75	82,6
М52	1,5	2	3	20/26	80	88,25

Характеристики

Тип гайки

Шестигранная (обычная) / С мелким шагом / Низкая
DIN

936
ГОСТ

5916-70
ISO

4035
Единицы измерения

шт
Размер шага резьбы

Мелкий
Материал

Сталь
Название на упаковке (ориг. название)

Hexagon thin nuts with metric fine pitch thread

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
