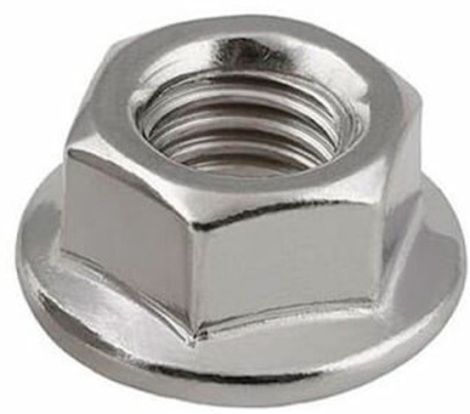

Гайка дюймовая 3/8"-16 UNC увеличенная DIN 6923, класс прочности 5, оцинкованная сталь

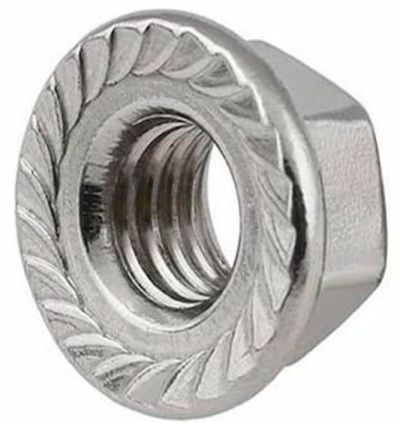

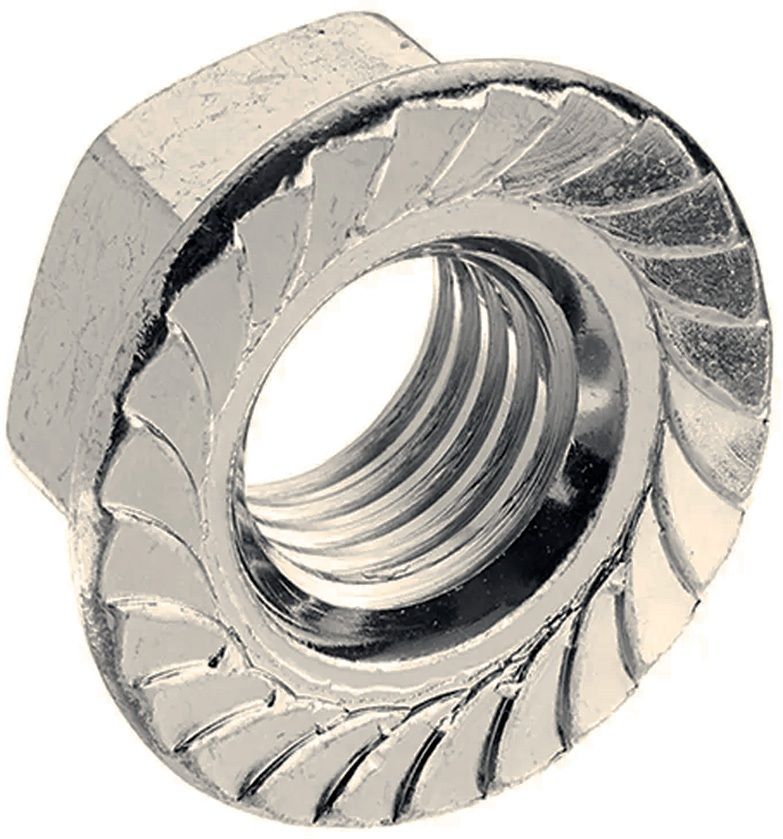

Гайка увеличенная с фланцем и крупной резьбой DIN 6923 — это крепежный элемент для создания надежных резьбовых соединений без применения дополнительных шайб. Фланец с насечками специальной формы выполняет одновременно функцию плоской шайбы (увеличивая площадь опорной поверхности) и стопорного элемента (предотвращая самоотвинчивание за счет врезания насечек в поверхность детали). Такая конструкция упрощает сборку и сокращает количество компонентов в соединении. Увеличенный размер шестигранника (Large Hex) обеспечивает более надежный захват инструментом и позволяет передавать повышенный крутящий момент при затяжке без риска срыва граней.

Гайки предназначены для использования с болтами, винтами или шпильками соответствующего диаметра и находят широкое применение в машиностроении, автомобилестроении, нефтеперерабатывающей, металлургической, горнорудной и других отраслях промышленности, где требуется прочное и виброустойчивое соединение.

Конструкция и материалы

Гайка изготавливается из среднеуглеродистой стали с последующей гальванической оцинковкой, которая обеспечивает устойчивость к коррозии во влажных средах. Класс прочности соответствует Grade 2 по стандарту SAE J995 (либо класс 5), что позволяет использовать крепеж с болтами классов прочности 4.6 или 4.8 с предельной нагрузкой на растяжение до 500 Н/мм². Резьба UNC - американский аналог крупной метрической, но не совпадает с ней.

Обозначение и аналоги

В условном обозначении указывается номинальный диаметр в дюймах, количество витков на дюйм и тип резьбы. Например, 3/8"-16 UNC означает диаметр резьбы 3/8 дюйма, 16 витков на дюйм, резьба крупная UNC. Стандарт DIN 6923 имеет ряд международных и национальных аналогов.

Аналоги DIN 6923

• EN 1661 (М5 - М20)
• EN 14218 (М8 - М20), мелкий шаг
• ISO 10663 (М6 - М20)
• ГОСТ Р 50592-93 (М5 - М20)
• ГОСТ Р ИСО 4161-2013 (М5 - М20)

Размеры

Номинальный диаметр резьбы d	3/8"
Шаг резьбы TPI (число ниток на дюйм)	16
Диаметр фланца, dc	0,750"
Толщина фланца, c	0,04"
Размер под ключ s, дюйм	-
Высота m, дюйм	0,344"

Характеристики

• Тип гайки
  Дюймовая / С фланцем / Стопорная
• DIN
  6923
• Шаг резьбы (мм)

  Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

  Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.




  1,59
• Единицы измерения
  шт
• Размер шага резьбы
  Крупный (обычный)
• Класс прочности
  5
• Артикул
  857700
• Материал
  Оцинкованная сталь
• Штрих код


• Оцинкованная сталь
• Дюймовые
• Шестигранные
• С фланцем
