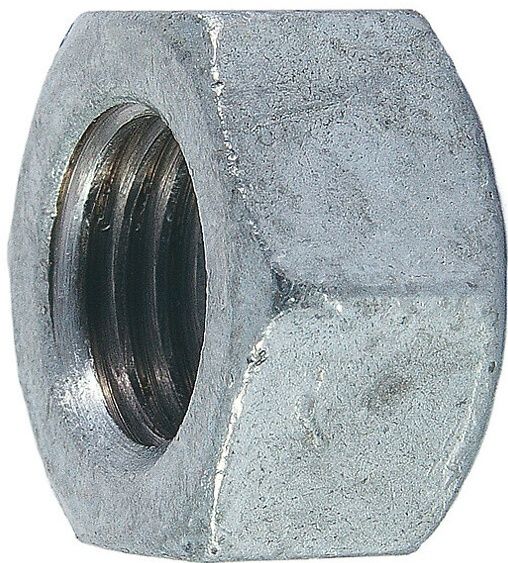

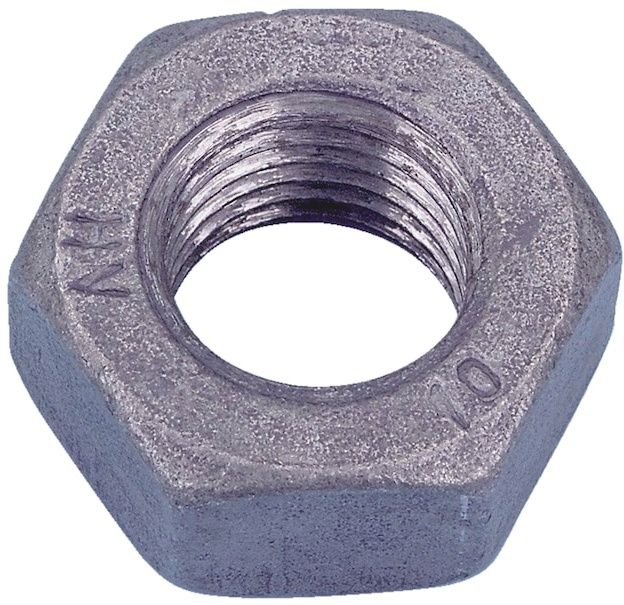

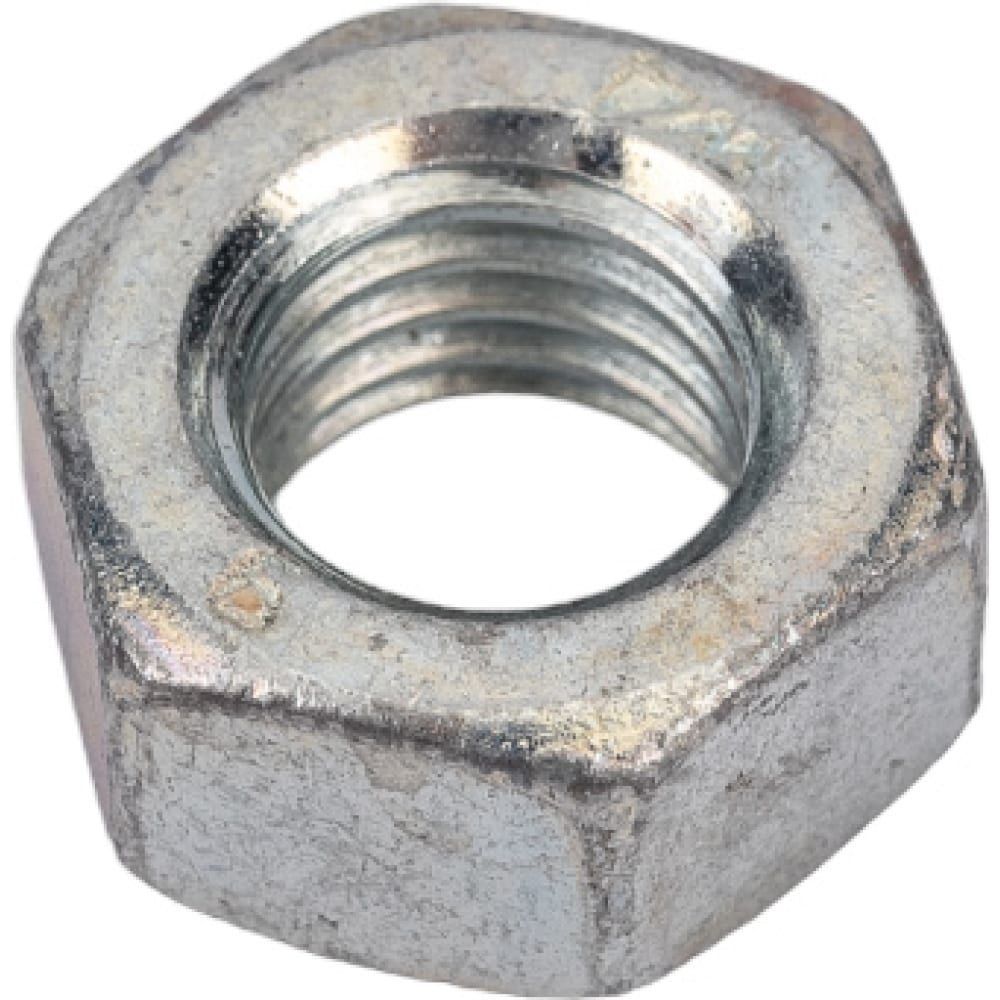

Гайка высокопрочная с мелким шагом М24х1,5 DIN 934, класс прочности 10, горячий цинк

Гайка высокопрочная с мелким шагом М24х1,5 DIN 934 — это шестигранный крепежный элемент, предназначенный для ответственных болтовых и шпилечных соединений в машиностроении, строительстве и промышленном оборудовании. Изделие имеет нормальную высоту, правильную геометрию внешнего шестигранника, двустороннюю фаску и плоскую опорную поверхность, что обеспечивает равномерное распределение нагрузки и удобство монтажа стандартным рожковым или накидным ключом.

Резьба и класс прочности

Гайка оснащена мелкой резьбой с шагом 1,5 мм (стандартный шаг для М24 составляет 3 мм). Мелкий шаг обеспечивает повышенную устойчивость к самоотвинчиванию при вибрационных и динамических нагрузках, а также позволяет производить более точную регулировку натяжения соединения. Изделие относится к классу прочности 10, что подтверждает его способность выдерживать высокие статические и динамические нагрузки. Гайка предназначена для совместного применения с болтами или шпильками класса прочности 10.9 (временное сопротивление 1000 Н/мм², предел текучести 900 Н/мм²) и твердыми шайбами 300 HV.

Материал и покрытие

Гайка изготовлена из высококачественной углеродистой стали, прошедшей термическую обработку (закалку и отпуск) для достижения требуемых прочностных характеристик. Защитное покрытие нанесено методом горячего цинкования — процесс погружения крепежа в расплавленный цинк. В результате на поверхности формируется толстый, прочно сцепленный с металлом слой, обеспечивающий высокую коррозионную стойкость. Такое покрытие делает гайку пригодной для эксплуатации в условиях повышенной влажности, на открытом воздухе и в агрессивных средах, значительно продлевая срок службы соединения.

Аналоги

• ISO 4032 (М1,6 - М64)
• ISO 4034 (М5 - М64)
• ISO 8673 мелкая резьба (М8х1 - М64х4)
• DIN 555 (М1 - М100)
• ГОСТ 5927-70 (М1 - М48)
• ГОСТ 5915-70 (М1,6 - М48)
• ГОСТ 10605-94 (М52 - М150)
• ГОСТ 15526-70 (М3 - М48)

Размеры

Диаметр резьбы, d	М24
Шаг резьбы	1,5 мм (мелкий)
Размер под ключ, S	36 мм
Диаметр описанной окружности, e	39,55 мм
Высота гайки, m	19 мм

Характеристики

• Тип гайки
  С мелким шагом / Шестигранная (обычная)
• DIN
  934
• ГОСТ
  5915-70, 5927-70, 15526-70
• Шаг резьбы (мм)

  Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

  Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.




  1,5
• Единицы измерения
  шт
• Вес (г)
  110
• Размер шага резьбы
  Мелкий
• Класс прочности
  10
• Артикул
  934 24 15 10 гц
• Материал
  Горячий цинк (HDG)
• Название на упаковке (ориг. название)
  Hexagon Nuts DIN 934 with metric fine pitch thread
• Штрих код
