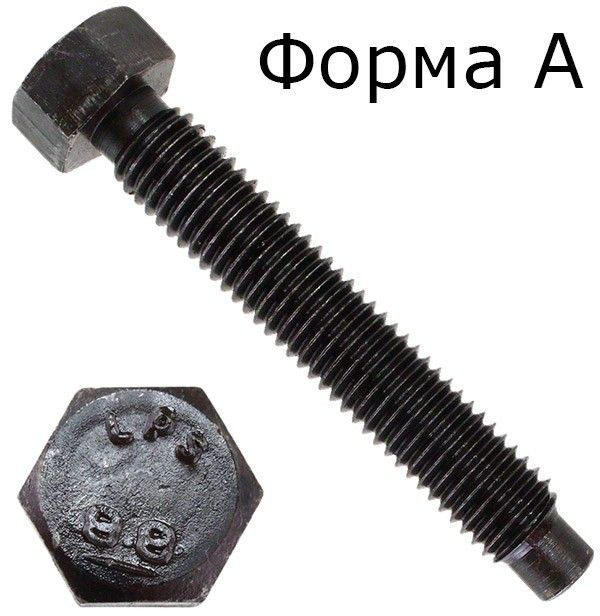

Установочный болт М24х120 DIN 561 form a с уменьшенной шестигранной головкой и цапфой служит для высокоточной фиксации деталей между собой. Широко используется в строительстве и машиностроении. Болт изготовлен из углеродистой стали класса 8.8 без покрытия и имеет проточку под головкой (форма A).

Российский аналог - винт ГОСТ 1481-84

Размеры:

Установочный болт DIN 561 form a с уменьшенной шестигранной головкой и цапфой - чертеж

Диаметр резьбы, d	М24
Длина, l	120 мм
Высота головки, k	17 мм
Размер под ключ, S	30 мм
Расстояние между гранями, e	33,53 мм
Длина цапфы, Z₂	12 мм
Диаметр цапфы, d_p	18 мм

Характеристики

DIN

561
ГОСТ

1481-84
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

3
Единицы измерения

шт
Вес (гр)

473
Форма головки

Шестигранная
Размер шага резьбы

Крупный (обычный)
Класс прочности

8.8
Материал

Сталь
Название на упаковке (ориг. название)

Hexagon head screws with small hexagon and dog point, form a

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
