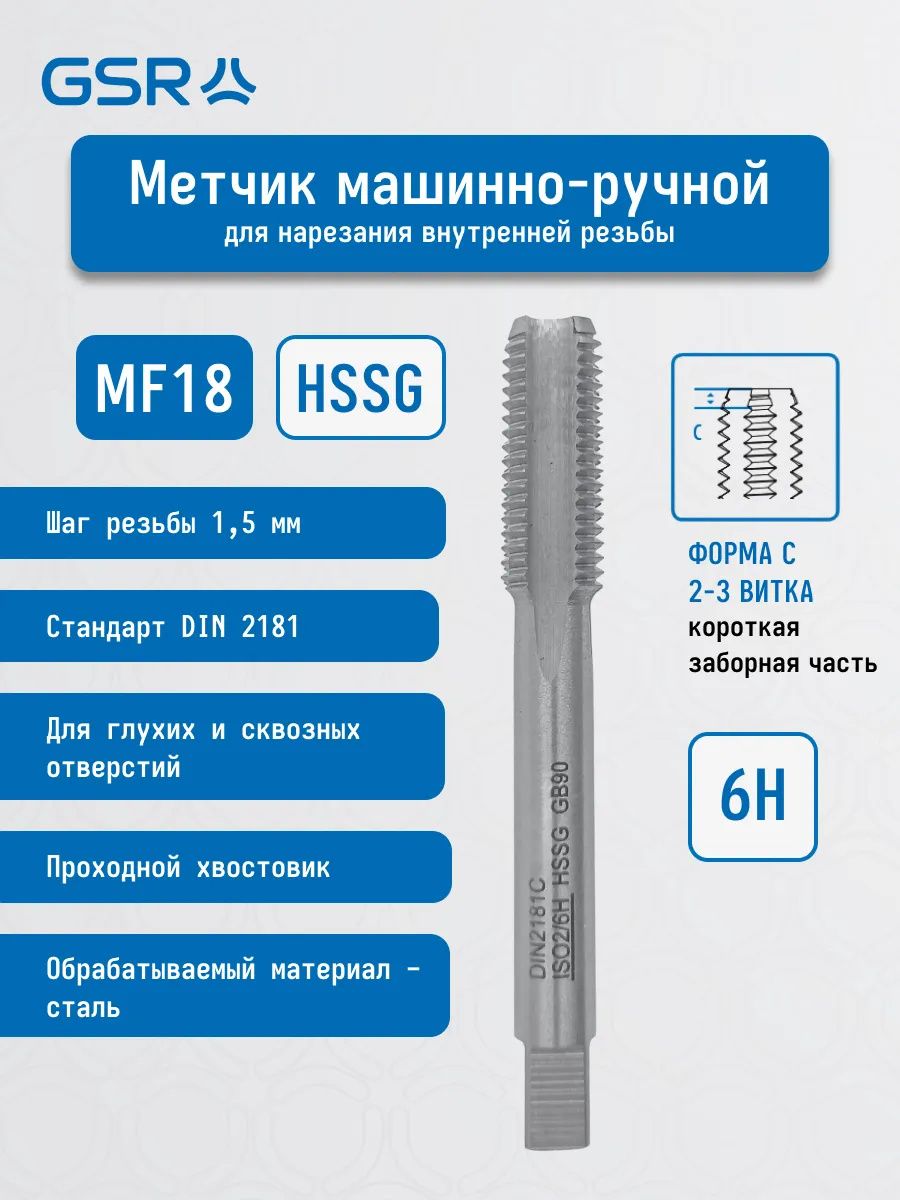

Метчик машинно-ручной мелкая метрическая резьба МF HSS-G DIN 2181 C GSR
Код товара: WN00323198
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Обрабатываемые материалы: сталь.
-
Резьба: метрическая от МF3 до МF39.
- Соответствует стандарту DIN 2181.
- Направление резьбы: правая.
- Отверстие: глухое < 1 1/2 х d.
- Допуск: 6h, форма C (короткая заборная часть 2-3 витка).
- Четырехгранник по DIN 10.
2
шт
730
руб.
1 шт
4
шт
866
руб.
1 шт
12
шт
743
руб.
1 шт
14
шт
777
руб.
1 шт
18
шт
1108
руб.
1 шт
10
шт
910
руб.
1 шт
17
шт
1529
руб.
1 шт
10
шт
1529
руб.
1 шт
22
шт
1263
руб.
1 шт
22
шт
1263
руб.
1 шт
25
шт
1263
руб.
1 шт
20
шт
1728
руб.
1 шт
5
шт
1728
руб.
1 шт
2
шт
1464
руб.
1 шт
15
шт
1464
руб.
1 шт
5
шт
2409
руб.
1 шт
20
шт
1927
руб.
1 шт
22
шт
1927
руб.
1 шт
32
шт
1927
руб.
1 шт
14
шт
2992
руб.
1 шт
12
шт
2992
руб.
1 шт
Показать ещё
1 - 21 из 42 размеров
- 1
- 2
Машинно-ручной метчик производителя GSR предназначен для нарезания внутренней мелкой метрической резьбы (MF) в стали. Соответствует немецкому стандарту DIN 2181 и предназначен для получения точной резьбы с классом 6H (ISO2). Благодаря короткой заборной части форма C (2–3 витка), данный метчик оптимизирован для работы в глухих отверстиях глубиной до 1,5×d, а также может применяться в сквозных. Прямые стружечные канавки обеспечивают эффективный отвод стружки при работе с пластичными материалами. Ключевой особенностью является универсальность применения: инструмент можно использовать как вручную с помощью воротка, так и машинным способом на станках и сверлильном оборудовании.

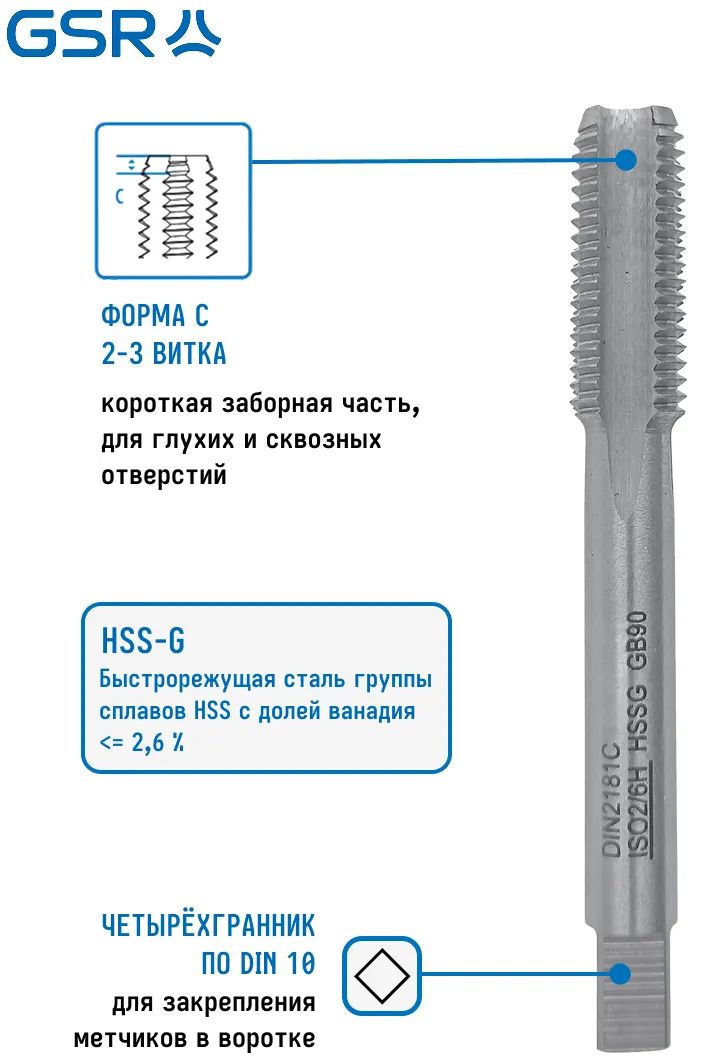

Особенности
- Шаг резьбы меньше стандартного, что важно для тонкостенных деталей, повышения прочности соединения и точной регулировки.
- Конструкция машинно-ручного метчика позволяет использовать его с ручным воротком (благодаря квадратному хвостовику) или в станочном патроне.
- Форма C с короткой заборной частью (2–3 витка) снижает усилие резания и обеспечивает высокую точность, особенно в глухих отверстиях, уменьшая угол контакта.
- Четырехгранный хвостовик гарантирует жесткую и безлюфтовую посадку инструмента как в ручном воротке, так и в станочном патроне.
- Сталь HSS-G с мелкозернистой структурой обладает достаточным балансом прочности, износостойкости и устойчивости к ударным нагрузкам.
Размеры
| Размеры резьбы | Шаг резьбы, мм | Диаметр отверстий d, мм | Общая длина l1, мм | Рабочая длина l2, мм |
Диаметр хвостовика d2, мм |
Размер наконечника, мм | Артикул |
| МF3 | 0,35 | 2,65 | 36 | 10 | 3,5 | 2,7 | В00220200 |
| МF3,5 | 0,35 | 3,15 | 36 | 10 | 4 | 3 | B00220220 |
| МF4 | 0,35 | 3,65 | 36 | 10 | 4,5 | 3,4 | В00220230 |
| МF5 | 0,5 | 4,5 | 45 | 14 | 6 | 4,9 | B00220280 |
| МF6 | 0,5 | 5,5 | 45 | 14 | 6 | 4,9 | B00220320 |
| МF6 | 0,75 | 5,25 | 48 | 16 | 6 | 4,9 | B00220330 |
| МF7 | 0,5 | 6,5 | 48 | 16 | 6 | 4,9 | B00220350 |
| МF8 | 0,5 | 7,5 | 50 | 14 | 6 | 4,9 | B00220380 |
| МF8 | 0,75 | 7,25 | 50 | 16 | 6 | 4,9 | B00220390 |
| МF8 | 1 | 7 | 56 | 18 | 6 | 4,9 | В00220400 |
|
МF8 |
1,5 | 6,5 | 56 | 22 | 6 | 4,9 | В00220410 |
|
МF10 |
0,5 | 9,5 | 50 | 14 | 7 | 5,5 | В00220450 |
|
МF10 |
0,75 | 9,25 | 56 | 16 | 7 | 5,5 | В00220460 |
|
МF10 |
1 | 9 | 63 | 18 | 7 | 5,5 | В00220470 |
|
МF10 |
1,25 | 8,8 | 63 | 18 | 7 | 5,5 | В00220480 |
| МF12 | 0,5 | 11,5 | 63 | 16 | 9 | 7 | B00220530 |
|
МF12 |
1 | 11 | 63 | 20 | 9 | 7 | В00220550 |
|
МF12 |
1,25 | 10,8 | 63 | 20 | 9 | 7 | В00220560 |
|
МF12 |
1,5 | 10,5 | 70 | 20 | 9 | 7 | В00220570 |
|
МF14 |
1,25 | 12,8 | 70 | 20 | 11 | 9 | В00220660 |
|
МF14 |
1,5 | 12,5 | 70 | 20 | 11 | 9 | В00220670 |
|
МF16 |
1 | 15 | 70 | 20 | 12 | 9 | В00220750 |
| МF16 | 1,25 | 14,75 | 70 | 20 | 12 | 9 | B00220760 |
|
МF16 |
1,5 | 14,5 | 70 | 20 | 12 | 9 | В00220770 |
|
МF18 |
1,5 | 16,5 | 80 | 22 | 14 | 11 | В00220860 |
|
МF20 |
1 | 19 | 80 | 22 | 16 | 12 | В00220930 |
| МF20 | 1,25 | 18,75 | 80 | 22 | 16 | 12 | B00220940 |
|
МF20 |
1,5 | 18,5 | 80 | 22 | 16 | 12 | В00220950 |
|
МF20 |
2 | 18 | 90 | 25 | 16 | 12 | В00220960 |
| МF22 | 1,5 | 20,5 | 80 | 22 | 18 | 14,5 | B00221050 |
| МF23 | 1,5 | 21,5 | 80 | 22 | 18 | 14,5 | B00221080 |
| МF24 | 1,5 | 22,5 | 80 | 22 | 18 | 14,5 | B00221130 |
|
МF24 |
2 | 22 | 90 | 25 | 18 | 14,5 | В00221140 |
|
МF27 |
1 | 26 | 90 | 22 | 20 | 16 | В00221230 |
|
МF27 |
1,5 | 25 | 100 | 28 | 20 | 16 | В00221250 |
|
МF30 |
1,5 | 28 | 100 | 28 | 22 | 18 | В00221310 |
| МF32 | 1,5 | 30,5 | 90 | 22 | 22 | 18 | B00221340 |
|
МF33 |
1,5 | 31,5 | 100 | 25 | 25 | 20 | В00221380 |
|
МF36 |
1,5 | 34,5 | 100 | 25 | 28 | 22 | В00221500 |
|
МF36 |
2 | 34 | 110 | 32 | 28 | 22 | В00221510 |
| МF39 | 1,5 | 37,5 | 110 | 25 | 32 | 24 | B00221570 |
Характеристики
-
Бренд
-
Тип резьбыМетрическая М
-
Тип метчикаМашинно-ручной
-
DIN2181
-
Единицы измеренияшт
-
МатериалБыстрорежущая сталь (HSS)
-
Штрих код
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
