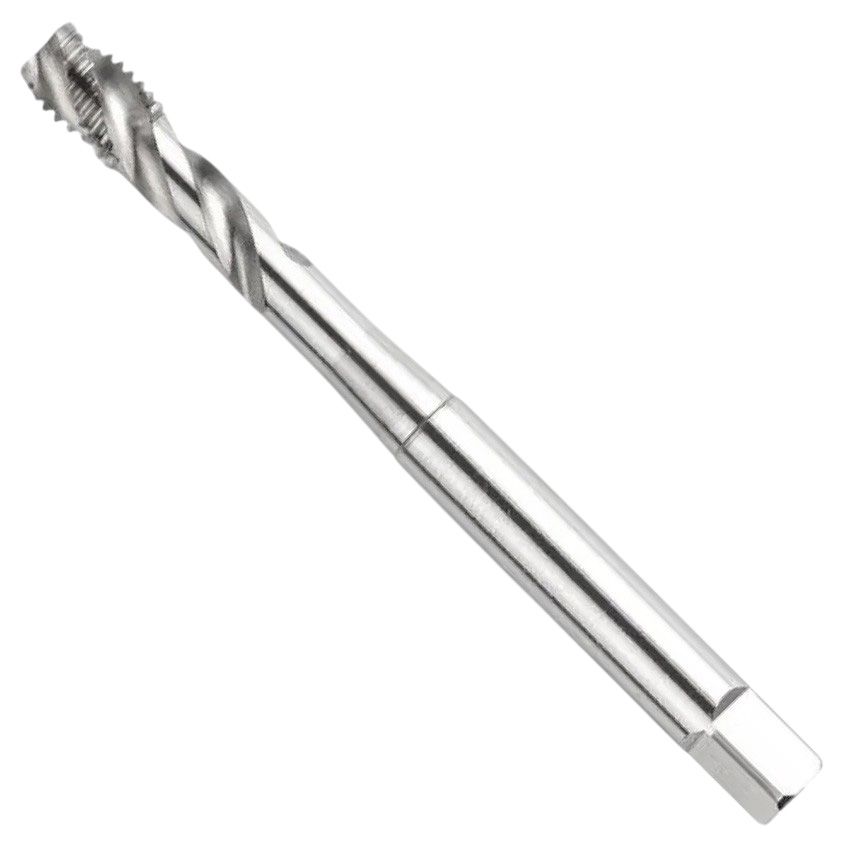

Метчик машинный для глухих отверстий HSSE-G DIN371 6H C/RSP35° GSR
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Обрабатываемые материалы: стали и легированные сплавы до 1200 Н/мм2;
• нержавеющие стали до 1000 Н/мм2; VA-стали, INOX, V2A, V4A;
• чугун с пластинчатым графитом (GG) и с шаровидным графитом (GGG) до 1000 Н/мм2; серый чугун;
• чистый титан и титановые сплавы до 900 Н/мм2;
• чистый никель и никелевые сплавы до 900 Н/мм2;
• все алюминиевые сплавы;
• медь, медные сплавы и латунь. -
Резьба: метрическая от М2 до М10.
- Соответствует стандарту DIN 371.
- Направление резьбы: правая.
- Отверстие: глухое < 1,5 х d.
- Допуск: 6h, форма C/RSP 35°.
- Четырехгранник по DIN 10.
- Материал: HSSE-G.

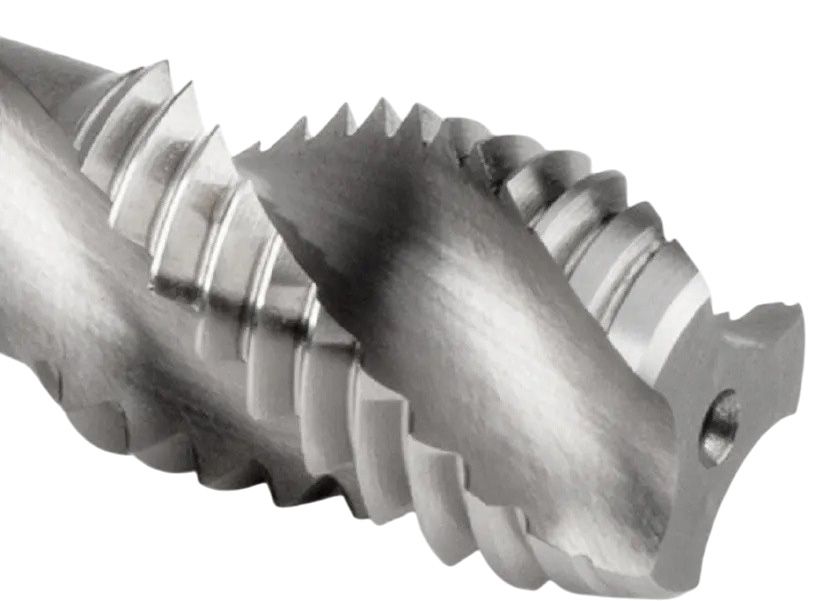

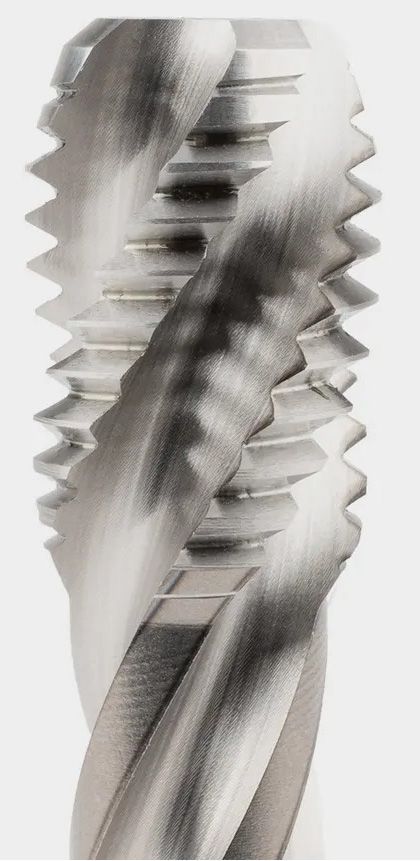

Машинный метчик DIN371 6H C/RSP35° GSR оптимизирован для нарезания метрической резьбы в глухих отверстиях (с глубиной резьбы менее 1,5 × диаметра) за один проход. Изготовлен из быстрорежущей кобальтовой стали HSSE (аналог HSS-E Co5), что обеспечивает высокую термостойкость и износостойкость при работе с вязкими и абразивными материалами. Благодаря специальной геометрии с правой винтовой канавкой 35° и заборной частью формы C (2-3 витка) метчик эффективно удаляет стружку из отверстия, предотвращая её заклинивание и поломку инструмента.
Предназначен для машинного нарезания резьбы на токарных, сверлильных, агрегатных и револьверных станках, а также при использовании шуруповертов. Соответствует стандарту DIN 371 (усиленный хвостовик для диаметров до М10) и имеет допуск 6H (ISO2) для высокоточной резьбы.
Материалы обработки
- Стали и легированные сплавы (до 1200 Н/мм²).
- Нержавеющие стали INOX, V2A, V4A (до 1000 Н/мм²).
- Чугуны с пластинчатым и шаровидным графитом (GG, GGG).
- Титан и титановые сплавы (до 900 Н/мм²).
- Никель и никелевые сплавы (до 900 Н/мм²).
- Алюминиевые, медные сплавы и латунь.
Особенности
- Изготовлен из быстрорежущей стали, легированной кобальтом (около 5%), что гарантирует исключительную прочность, износостойкость и устойчивость к нагреву, возникающему при обработке вязких материалов.
- Конструкция метчика оптимизирована для нарезания резьбы в глухих отверстиях, максимальная глубина которых не превышает 1,5 диаметра метчика.
- Допуск 6H обеспечивает высокий класс точности нарезаемой резьбы, что критично для ответственных соединений.

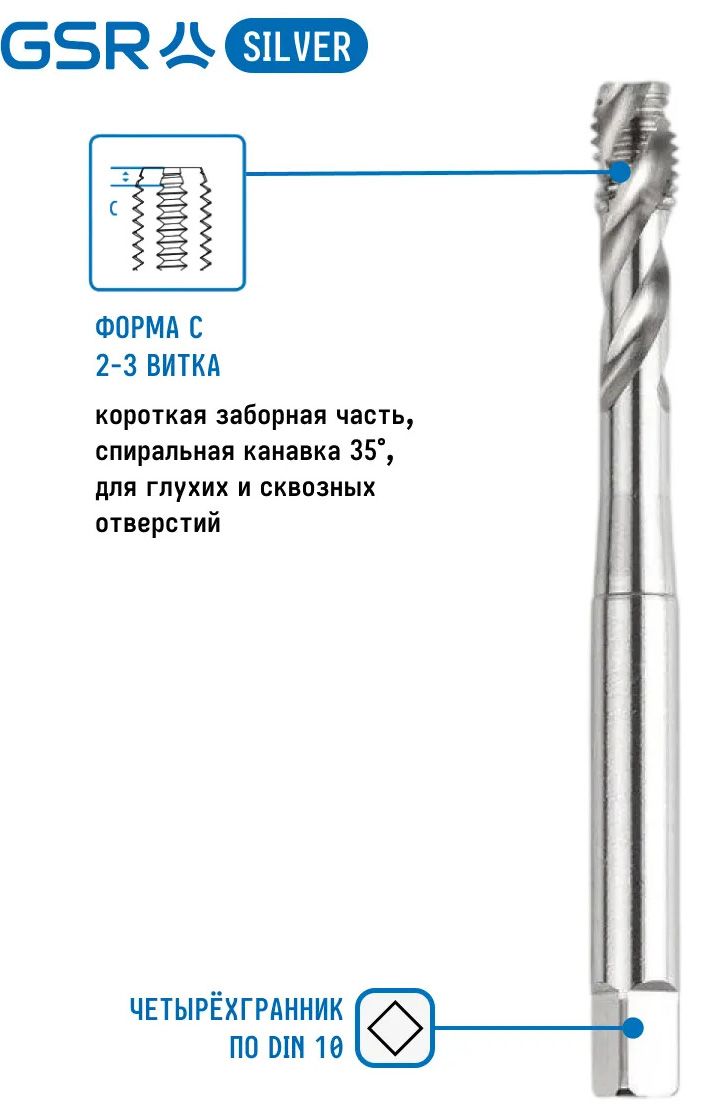

- Имеет правую винтовую стружечную канавку с углом 35° и заборную часть формы C (2–3 витка), что гарантирует эффективное удаление стружки из отверстия.
- Хвостовик оснащен четырехгранником, соответствующим стандарту DIN 10, для надежной и точной фиксации в приводе станка.
Размеры
| Размеры резьбы | Шаг резьбы, мм | Диаметр отверстий d, мм | Общая длина l1, мм | Рабочая длина l2, мм |
Диаметр хвостовика d2, мм |
Размер наконечника, мм | Артикул |
| М2 | 0,4 | 1,6 | 45 | 8 | 2,8 | 2,1 | 09002080 |
|
М2,5 |
0,45 | 2,05 | 50 | 9 | 2,8 | 2,1 | 09002110 |
|
М3 |
0,5 | 2,5 | 56 | 7 | 3,5 | 2,7 | 09002130 |
|
М4 |
0,7 | 3,3 | 63 | 8 | 4,5 | 3,4 | 09002150 |
|
М5 |
0,8 | 4,2 | 70 | 10 | 6 | 4,9 | 09002170 |
|
М6 |
1 | 5 | 80 | 12 | 6 | 4,9 | 09002190 |
|
М8 |
1,25 | 6,8 | 90 | 16 | 8 | 6,2 | 09002210 |
|
М10 |
1,5 | 8,5 | 100 | 16 | 10 | 8 | 09002230 |
Характеристики
-
Бренд
-
Тип резьбыМетрическая М
-
Тип метчикаМашинный
-
DIN371
-
Единицы измеренияшт
-
МатериалБыстрорежущая сталь (HSSE)
-
Штрих код
