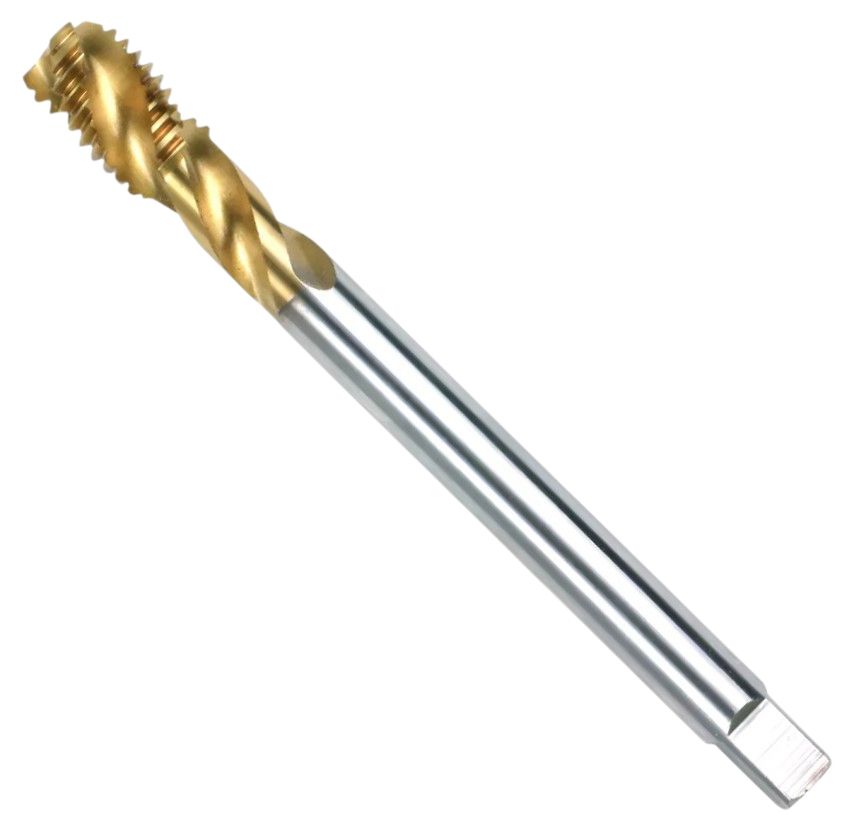

Метчик машинный HSSE-TiN DIN376 С/RSP35° GSR

Код товара: WN00324756

2 фото

Внешний вид товара может отличаться от представленного на изображении

3 позиции

Ваш консультант Юлиана

7 (921) 886-18-83

Обрабатываемые материалы: нелегированные и низколегированные углеродистые стали с пределом прочности до 800 Н/мм², ковкое литье, цветные металлы, низколегированные нержавеющие стали.
Не подходит для нержавеющих сталей V2A и V4A.
Резьба: метрическая от М10 до М36.
Соответствует стандарту DIN 376.
Направление резьбы: правая.
Отверстие: глухое < 3 х d.
Материал: быстрорежущая сталь HSSE с покрытием TiN.
Допуск: 6h, форма C/RSP 35°.
Четырехгранник по DIN 10.

Подробнее

Размеры
О товаре
Отзывы (0)

Метчик машинный М20х2,5 HSSE-TiN DIN376 С/RSP35° GSR B02109290

15062

руб.

1 шт

Метчик машинный М24х3 HSSE-TiN DIN376 С/RSP35° GSR B02109310

Цена обновляется

1 шт

Метчик машинный М27х3 HSSE-TiN DIN376 С/RSP35° GSR B02109320

29078

руб.

1 шт

Метчик производителя GSR - это высокопроизводительный инструмент премиального уровня, который предназначен для нарезания метрической резьбы в глухих отверстиях. Изготовлен из быстрорежущей стали HSSE (легированной кобальтом) с износостойким нитрид-титановым (TiN) покрытием, что обеспечивает значительно более высокую стойкость и производительность по сравнению со стандартными метчиками. Инструмент предназначен для машинной нарезки резьбы на станках, а также при помощи шуруповертов и дрелей.

Не предназначен для высоколегированных нержавеющих сталей V2A и V4A (кислотостойкие, жаропрочные)

Универсальность по материалам

Легированные и нелегированные углеродистые стали (прочностью до 800 Н/мм²).
Низколегированные нержавеющие стали.
Цветные металлы и их сплавы.
Ковкое литье и серый чугун.

Особенности

Изготовлен из быстрорежущей стали HSSЕ, которая обладает высокой износостойкостью и способностью сохранять режущие свойства при нагреве.
Покрытие TiN позволяет увеличить скорость резания на 20-40 % по сравнению с необработанным HSS.
Стандарт DIN 376 определяет конструкцию хвостовика, что обеспечивает совместимость с большинством станков и патронов.

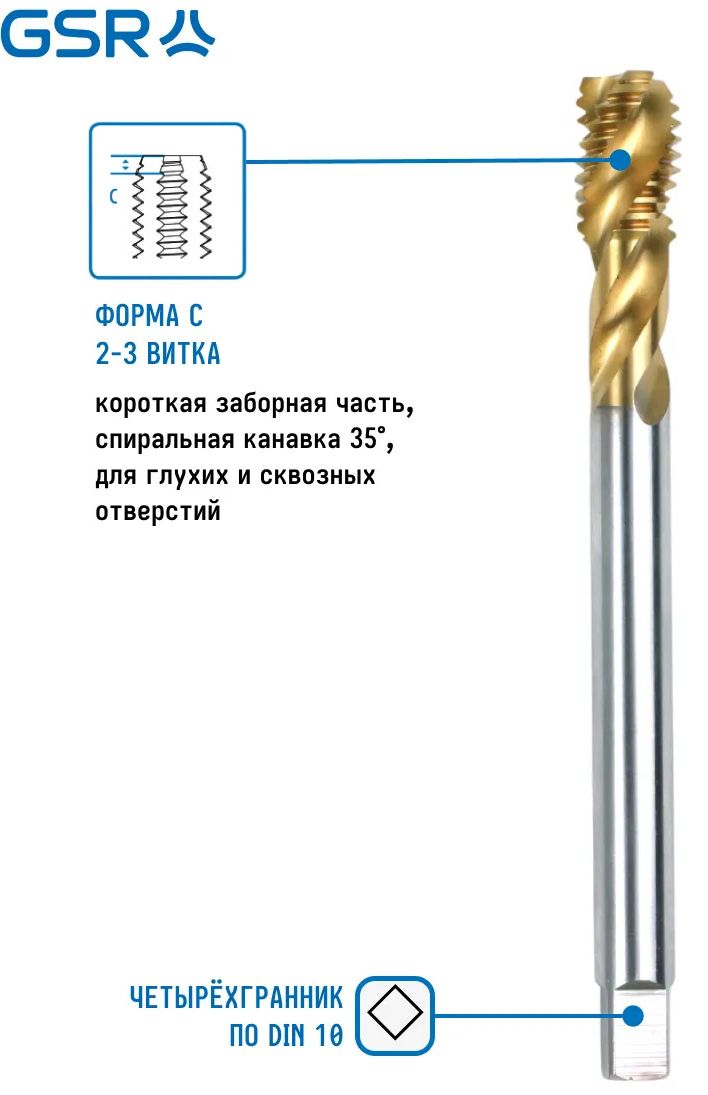

Заборная часть в 2–3 витка гарантирует плавный вход в материал и снижает нагрузку.
Правая винтовая канавка с углом наклона 35° эффективно выводит стружку из глухого отверстия наружу, предотвращая ее забивание и поломку инструмента.
Четырехгранный хвостовик выполнен по стандарту DIN 10 для надежной фиксации в приводе.

Размеры

Метчик машинный метрическая резьба HSS-G DIN 376 6H GSR - чертеж

Размеры резьбы	Шаг резьбы, мм	Диаметр отверстий d, мм	Общая длина l₁, мм	Рабочая длина l₂, мм	Диаметр хвостовика d₂, мм	Размер наконечника а, мм	Артикул
М10	1,5	8,5	100	24	7	5,5	02109230
М12	1,75	10,2	110	28	9	7	02109250
М14	2	12	110	30	11	9	02109260
М16	2	14	110	32	12	9	02109270
М18	2,5	15,5	125	34	14	11	02109280
М20	2,5	17,5	140	34	16	12	02109290
М22	2,5	19,5	140	34	18	14,5	02109300
М24	3	21	160	38	18	14,5	02109310
М27	3	24	160	38	20	16	02109320
М30	3,5	26,5	180	45	22	18	02109330
М33	3,5	29,5	180	50	25	20	02109340
М36	4	32	200	56	28	22	02109350

Характеристики

Бренд

GSR
Тип резьбы

Метрическая М
Тип метчика

Машинный
DIN

376
Единицы измерения

шт
Материал

Быстрорежущая сталь (HSSE)
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой

Отзывов пока нет
