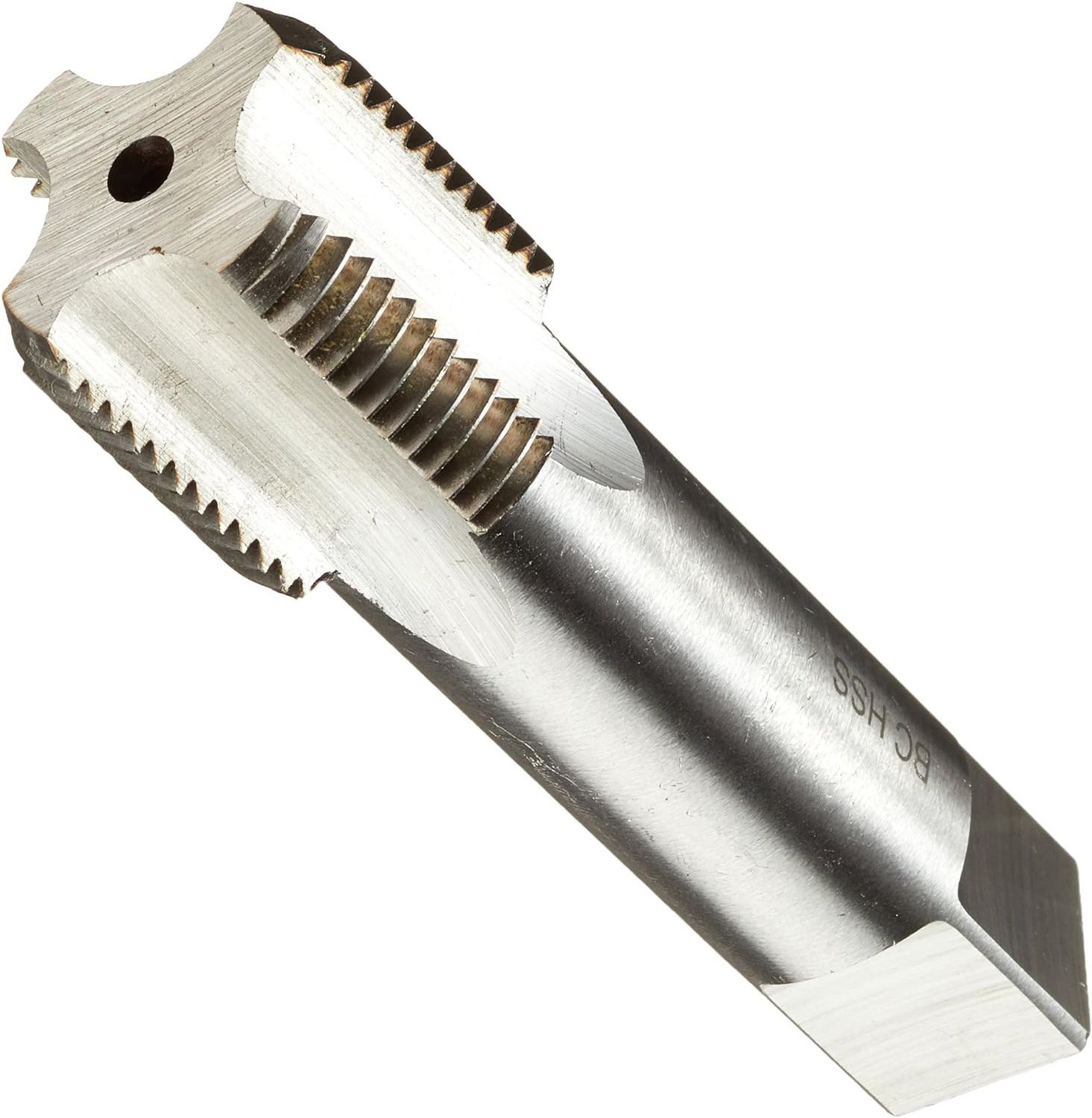

Метчик трубный машинно-ручной BSP (G) HSS-G DIN 5157 C GSR
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Юлиана
7 (921) 886-18-83- Для нарезания сквозной и глухой внутренней резьбы.
- Обрабатываемые материалы: углеродистая и слаболегированная сталь с пределом прочности до 800 МПа, ковкое железо, цветные металлы.
- Машинно-ручной, однопроходный.
- Заборная часть - 2-3 витка резьбы, прямая канавка.
- Резьба: дюймовая трубная от 1/8" до 2".
- Изготовлен из высококачественной быстрорежущей стали HSS-G.
- Исполнение: стандарт DIN 5157.
- Направление резьбы: правая.
- Форма С.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
Метчик производителя GSR представляет собой специализированный инструмент для ручного нарезания внутренней британской трубной цилиндрической резьбы стандарта BSP (G). Изготовлен из высококачественной быстрорежущей стали HSS-G. Эффективен для нелегированных и слаболегированных сталей с пределом прочности до 800 Н/мм², а также для ковкого чугуна и цветных металлов: латунь, бронза, алюминиевые и цинковые сплавы. Соответствует стандарту DIN 5157, что подтверждает его соответствие немецким требованиям к геометрическим параметрам и точности. Отличительной чертой данной модели является исполнение "Форма С" - с заборной частью, состоящей из 2-3 витков, которая позволяет работать в один проход и подходит для нарезания как сквозной, так и глухой резьбы.
Преимущества
- Высокая скорость и производительность резки благодаря быстрорежущей стали.
- Повышенная прочность, тепловая твёрдость и износостойкость.
- Возможность нарезания резьбы для глухих и сквозных отверстий.
- Может использоваться как с ручным воротком, так и в станочном оборудовании, что расширяет его функциональность.
Применение
- В заранее подготовленной детали сверлом по металлу просверливается отверстие.
- Черновой метчик вставляется в метчикодержатель (вороток).
- Для достижения лучшего результата и предотвращения появления коррозии воспользуйтесь смазкой и начинайте вворачивать метчик в подготовленное отверстие.
- Ход инструмента должен быть плавным, не стоит совершать резких движений. Вращение должно быть возвратно-поступательным: один-два оборота вправо и пол оборота влево. Те же манипуляции повторяются с промежуточным и чистовым метчиками.
- В завершении рабочего процесса инструмент выкручивается в обратную сторону по уже нарезанной резьбе.
Важно: при рассверливании отверстия и вкручивании метчика должен выдерживаться угол 90°
Размеры
|
Размер резьбы BSP (G) |
Кол-во витков на дюйм |
Отверстие d, мм |
Общая длина I1, мм |
Рабочая длина I2, мм |
Диаметр хвостовика d2, мм |
Четырехгранник a, мм |
Артикул |
| BSP 1/8" | 28 | 8,8 | 63 | 20 | 7 | 5,5 | 00258030 |
|
BSP 1/4" |
19 | 11,8 | 70 | 22 | 11 | 9 | 00258070 |
|
BSP 3/8" |
19 |
15,3 | 70 | 22 | 12 | 9 | 00258090 |
| BSP 1/2" | 14 | 19 | 80 | 22 | 16 | 12 | 00258110 |
|
BSP 5/8" |
14 |
21 | 80 |
22 |
18 | 14,5 | 00258130 |
|
BSP 3/4" |
14 |
24,5 | 90 |
22 |
20 | 16 | 00258140 |
|
BSP 7/8" |
14 |
28,3 | 90 | 22 | 22 | 18 | 00258150 |
|
BSP 1" |
11 | 30,5 | 100 | 25 | 25 | 20 | 00258160 |
|
BSP 1 1/8" |
11 |
35,5 | 125 | 40 | 28 | 22 | 00258170 |
|
BSP 1 1/4" |
11 |
39,5 | 125 |
40 |
32 | 24 | 00258180 |
|
BSP 1 3/8" |
11 |
42 | 125 |
40 |
36 | 29 | 00258190 |
|
BSP 1 1/2" |
11 |
45 | 140 |
40 |
36 | 29 | 00258200 |
|
BSP 1 5/8" |
11 |
49,6 | 140 |
40 |
36 | 29 | 00258210 |
| BSP 1 3/4" |
11 |
51 | 140 |
40 |
40 | 32 | 00258220 |
| BSP 2 | 11 | 57 | 160 | 40 | 45 | 35 | 00258240 |
Характеристики
-
Бренд
-
Тип резьбыДюймовая BSP
-
Тип метчикаМашинно-ручной
-
DIN5157
-
Единицы измеренияшт
-
МатериалБыстрорежущая сталь (HSS)
