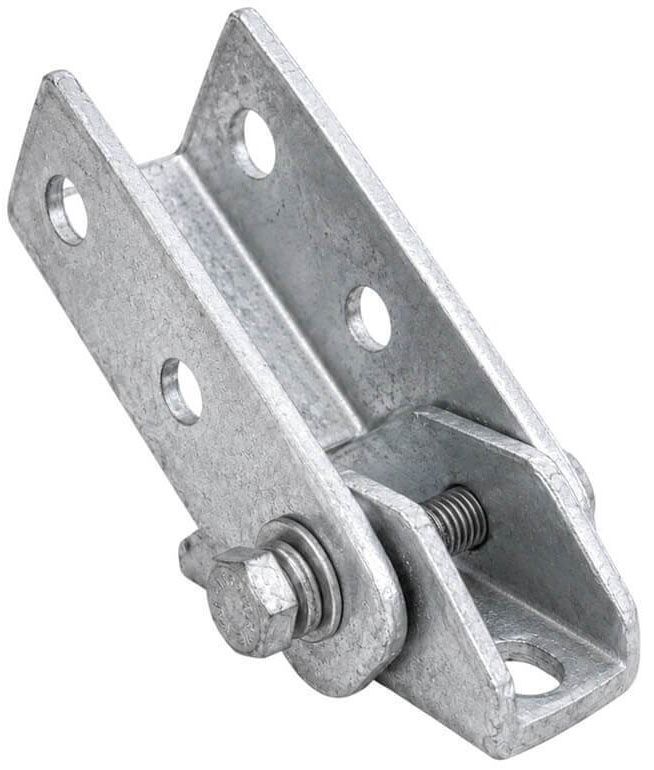

Шарнирная опора 42x64x55x6 мм для профилей FUS FABF Fischer 558503, горячий цинк

Шарнирная опора 42х64х55х6 мм Fischer FABF (арт. 558503) - универсальное решение для создания подвижных соединений в монтажных системах FUS. Обеспечивает надежную фиксацию профилей под любым углом, что делает её незаменимой при установке наклонных подкосов, усилении пространственных каркасов и сборке сложных инженерных конструкций.

Особенности

• Конструкция состоит из двух стальных пластин (скоб), соединенных между собой подвижным шарниром. Такое инженерное решение дает возможность изменять угол наклона в широком диапазоне от 0° до 180°, благодаря чему опора точно повторяет геометрию наклонных поверхностей.
• Нижняя часть опоры оснащена крепёжным фланцем с геометрически согласованным посадочным гнездом. Оно идеально подходит для всех типоразмеров монтажных шин FUS (21, 41, 62), обеспечивая плотное прилегание и исключая люфты в соединении.
• Верхняя монтажная пластина снабжена продолговатым (овальным) отверстием, что позволяет смещать опору относительно точки крепления, компенсируя строительные допуски и гарантируя точное позиционирование даже при неровной геометрии стен и потолков.
• Опора унифицирована под резьбовые элементы и гайки серий FSM Clix и FHS, поэтому её легко интегрировать ее в существующие системы Fischer без использования переходников или доработок.

Монтаж

1. Закрепите опорную часть FABF на базовом основании с помощью соответствующих анкеров или болтов.
2. Выставите необходимый угол наклона поворотного элемента.
3. Соедините монтажную шину FUS с поворотным элементом опоры с помощью канальных гаек и болтов.
4. Произведите окончательную затяжку всех резьбовых соединений для фиксации угла наклона.

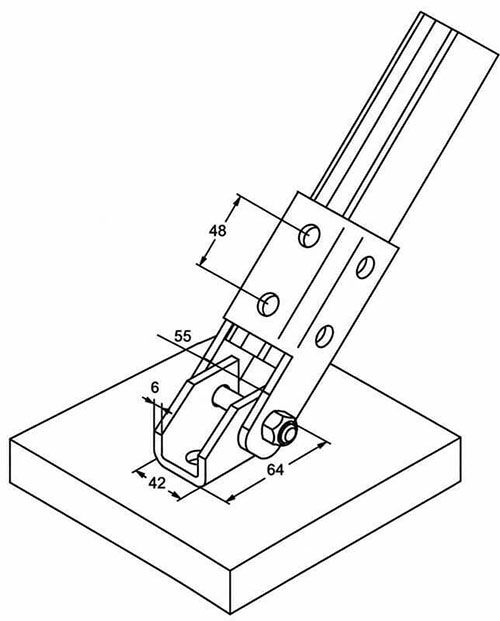

Размеры

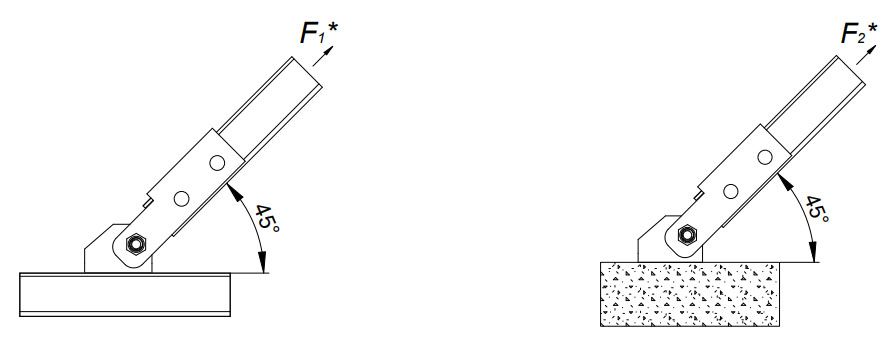

Нагрузки

Характеристики

• Бренд
  Fischer
• Единицы измерения
  шт
• Артикул
  558503
• Материал
  Горячий цинк (HDG)
