Плашка дюймовая HSS DIN EN 22568 GSR, специальная дюймовая резьба UNS

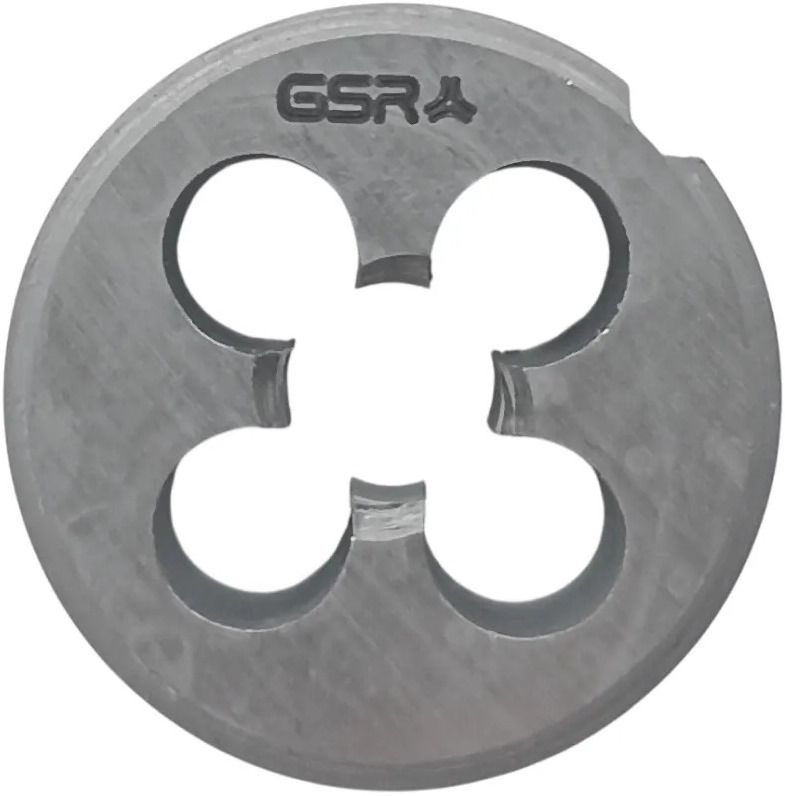

Дюймовая плашка GSR предназначена для нарезания и калибровки правой специальной американской резьбы UNS на прутках, винтах, шпильках и наружных поверхностях деталей из алюминия, пластика, цветных металлов, углеродистой и легированной стали с прочностью до 800 Н/мм². Представляет собой круглую гайку с резьбой, прорезанной сквозными осевыми стружечными канавками, которые образуют режущие грани. Имеет правое направление резьбы и отверстия для выведения стружки. Формирует резьбу с углом 60° и классом точности 2A.

UNS (Unified Special) - Специализированная дюймовая резьба, одна из разновидностей резьбы UTS (Unified Thread Standard) — Унифицированной дюймовой цилиндрической резьбы, широко распространенной в США и Канаде.

Плашки, также известные как "лерки", применяются слесарями, сантехниками, газопроводчиками и могут использоваться как для ручной резки при помощи плашкодержателя с двумя рукоятками, так и для скоростной резки на токарных, сверлильных и других металлообрабатывающих станках. В процессе наворачивания на деталь инструмент срезает лишний металл по спирали, формируя чистый профиль резьбы за один проход. Размер плашки подбирается по наружному диаметру стержня.

Преимущества

• Высококачественная быстрорежущая сталь HSS (аналог Р6М5).
• Высокая твердость и сопротивляемость износу.
• Подходит для нарезания резьбы на заготовках из материалов с пределом прочности до 800 Н/мм².
• Оптимальная геометрия режущих кромок создает чистую резьбу без заусенцев.
• Совместима со стандартными плашкодержателями для удобства использования.
• Соответствует стандарту DIN EN 22 568 (223).

Размеры

Способ применения

1. Выбранная деталь размечается и прочно фиксируется в тисках.
2. Напильником снимается фаска для обеспечения лучшего врезания инструмента в металл.
3. Плашка устанавливается в плашкодержателе, оснащенном стопорными винтами и двумя рукоятками. Важно убедиться в надежности закрепления инструмента.

4. Инструмент размещается перпендикулярно сверху изделия.
5. Вращение производится по наружному диаметру заготовки, необходимо равномерно нажимать на рукоятки плашкодержателя. Движение должно быть возвратно-поступательным: 1-2 оборота вправо, полоборота в обратную сторону, это облегчает вывод стружки и улучшает качество резьбы.
6. В завершении рабочего процесса инструмент выкручивается по созданной резьбе в обратную сторону.

Характеристики

• Бренд
  GSR
• Тип резьбы
  Дюймовая UNS
• DIN
  EN 22 568
• Единицы измерения
  шт
• Материал
  Быстрорежущая сталь (HSS)
