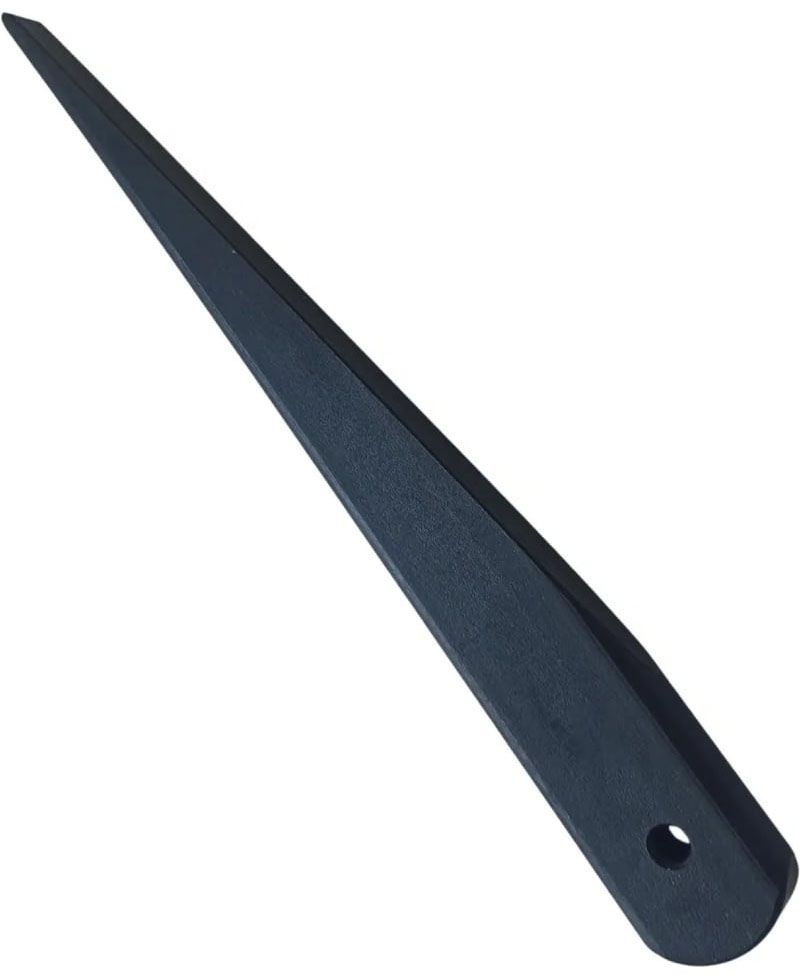

Клин для выбивания инструмента с конусом Морзе DIN 317 из станков и втулок GSR

Клин для выбивания инструмента с конусом Морзе производителя GSR - это профессиональный слесарно-станочный инструмент, который предназначен для безопасного и эффективного извлечения оснастки (сверл, фрез, разверток и зенковок) с коническим хвостовиком Морзе из шпинделей станков, переходных втулок и гильз. Изготовленный в строгом соответствии с немецким стандартом DIN 317, клин обеспечивает точное позиционирование и правильное направление усилия при выбивании, что исключает риск повреждения посадочных поверхностей шпинделя и дорогостоящего инструмента. Специально рассчитанная форма клина позволяет легко вставлять его в узкий зазор между хвостовиком и держателем. Подходит для всех типов станков и оснастки, оснащенной конусом Морзе с лапкой. Доступен в нескольких размерах: МК 0, МК 1+2, МК 3, МК 4, МК 5+6.

Особенности

• Инструмент полностью соответствует немецкому стандарту DIN 317, который регламентирует геометрию, размеры и допуски клиньев для конических хвостовиков Морзе, что гарантирует точное позиционирование и правильную передачу усилия при извлечении инструмента.
• Конструкция клина создает направленное усилие строго по оси, что исключает перекосы и заклинивание инструмента, предотвращает повреждение посадочных поверхностей шпинделя и переходных втулок, которые имеют высокую стоимость и требуют прецизионной точности.
• Специально рассчитанная форма клина обеспечивает легкое введение в зазор между хвостовиком инструмента и стенкой шпинделя или втулки, позволяет работать даже в условиях ограниченного доступа и при плотной посадке инструмента.
• Подходит для извлечения сверл, фрез, разверток, зенковок и любой другой оснастки с коническими хвостовиками Морзе, оснащенной лапкой.
• Совместим с токарными, фрезерными, сверлильными и расточными станками различных типов и производителей.

Применение

1. Убедитесь, что станок выключен и обесточен.
2. Вставьте клин в зазор между хвостовиком инструмента и стенкой шпинделя/втулки.
3. Аккуратно постукивайте молотком по клину, пока оснастка не начнет выходить из посадочного места.
4. После ослабления посадки извлеките инструмент вручную.

Размеры

Конус Морзе	Длина, мм	Вес, кг	Артикул
МК 0	90	0,014	04860100
МК 1+2	140	0,07	04860200
МК 3	190	0,15	04860300
МК 4	225	0,31	04860400
МК 5+6	265	0,65	04860500

Характеристики

• Бренд
  GSR
• DIN
  317
• Единицы измерения
  шт
• Материал
  Сталь
