Ручка-фиксатор разборная (барашек) D21 с резьбой М5 Росдюбель 35-0200

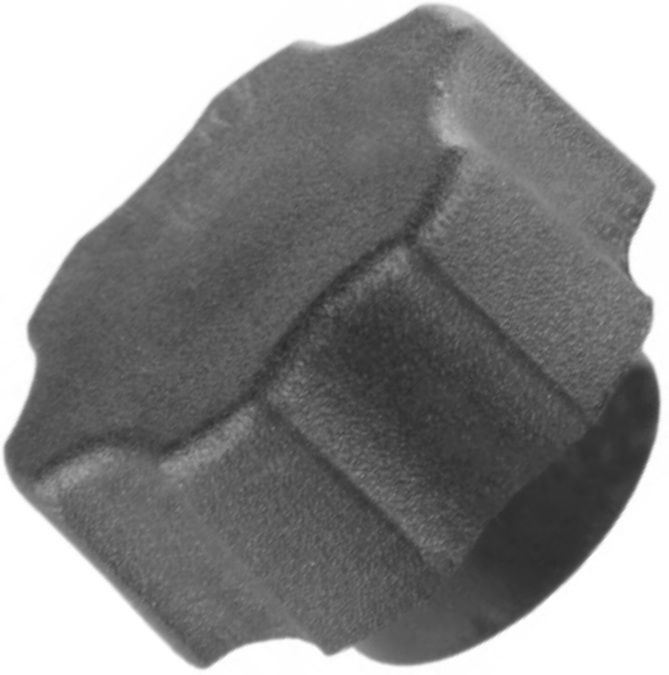

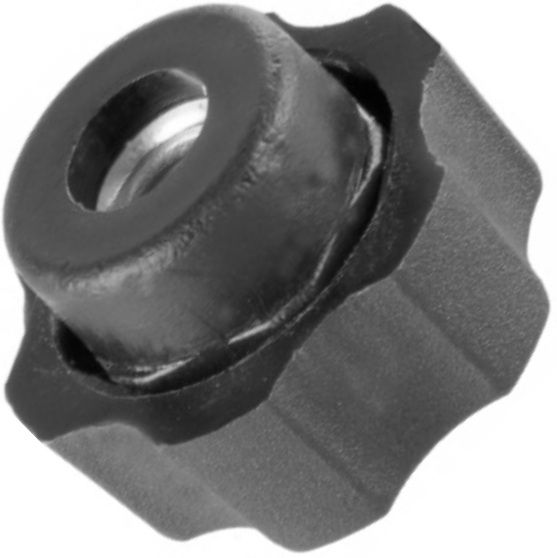

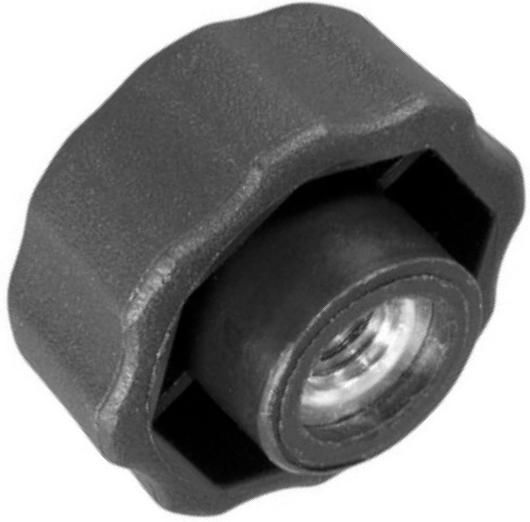

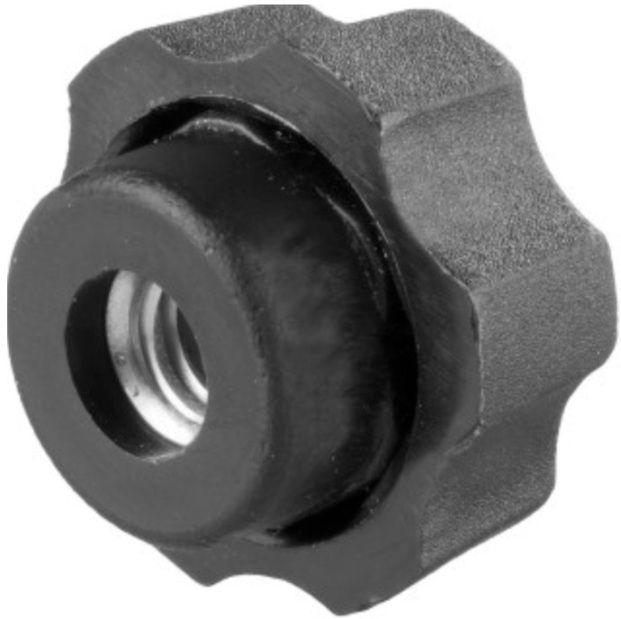

Ручка-фиксатор разборный D21 со встроенной гайкой М5 Росдюбель 35-0200 — это винтовой зажимной элемент ручного управления, предназначенный для быстрой фиксации и частого демонтажа деталей без использования инструмента. Конструкция состоит из пластиковой ручки с шестигранным посадочным местом и запрессованной в неё стальной гайки. Форма ручки напоминает классический барашковый сантехнический кран (закруглённая шестигранная головка с выемками под пальцы), что обеспечивает удобный захват и позволяет развивать достаточное усилие при затяжке вручную.

Назначение и принцип работы

Изделие предназначено для накручивания на шпильку или винт с резьбой М5. Благодаря разборной конструкции стальная гайка может быть извлечена из пластиковой ручки. Это позволяет сначала накрутить гайку на длинную резьбовую шпильку без ручки (быстро, вращая её пальцами до нужного положения), а затем зафиксировать сверху пластиковую ручку и затянуть. При работе с короткими винтами ручка используется как обычный барашковый фиксатор — накручивается вместе с гайкой.

Область применения

Ручки-фиксаторы широко используются в узлах, требующих частой регулировки и быстрой разборки без инструмента: фиксация защитных кожухов на станках, крепление сменной оснастки и направляющих, сборка временных конструкций, регулировка сидений и подголовников, строительные леса, спортивные тренажёры, мебельные соединения, 3D-принтеры и медицинское оборудование.

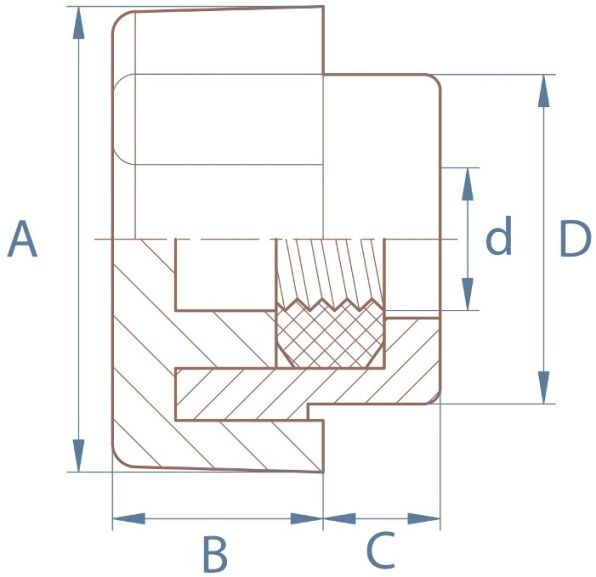

Размеры

Резьба, d	М5
Высота основания (крышки), B	9 мм
Общая высота, (B+C)	14 мм
Диаметр вставки, D	13,5 мм
Диаметр ручки (по лепесткам), A	21 мм

Характеристики

• Бренд
  РОСДЮБЕЛЬ
• Тип/форма ручки
  Барашковая (лепестковая)
• Единицы измерения
  шт
• Вес (г)
  400
• Артикул
  35-0200
