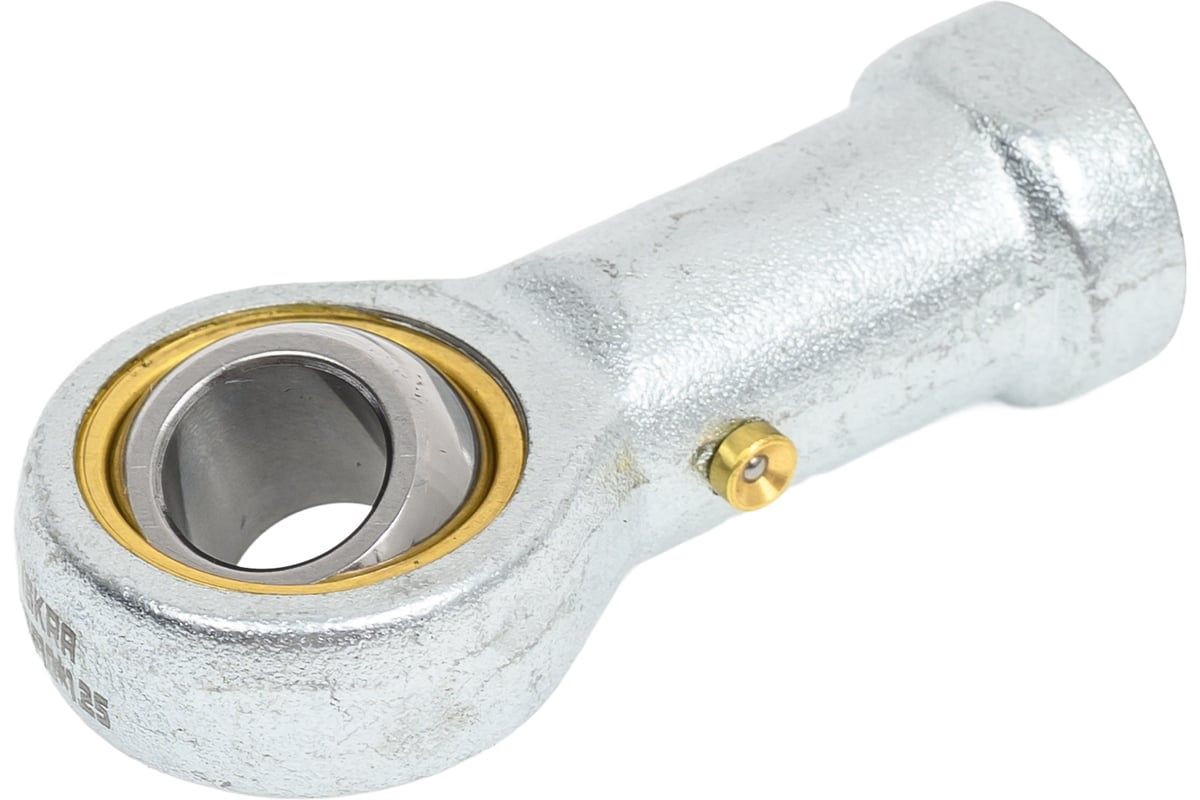

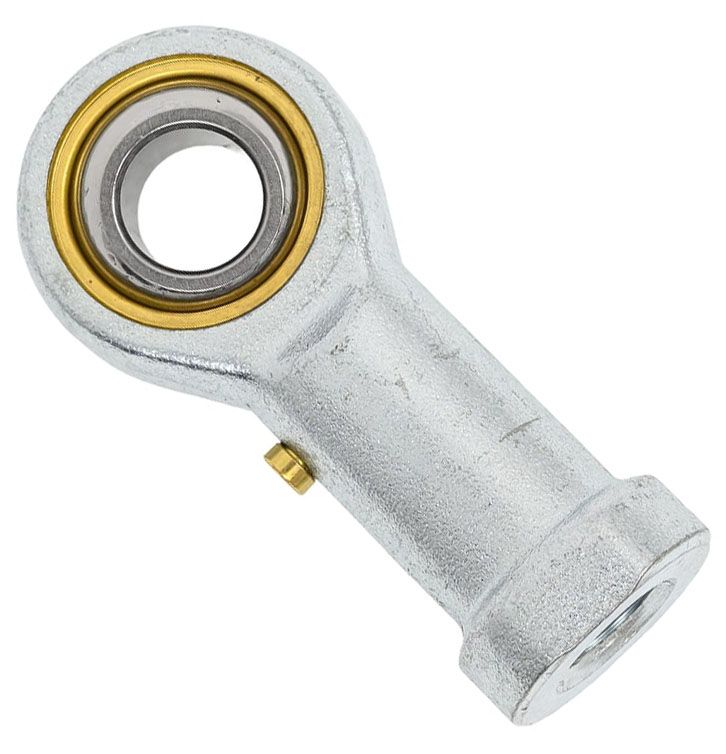

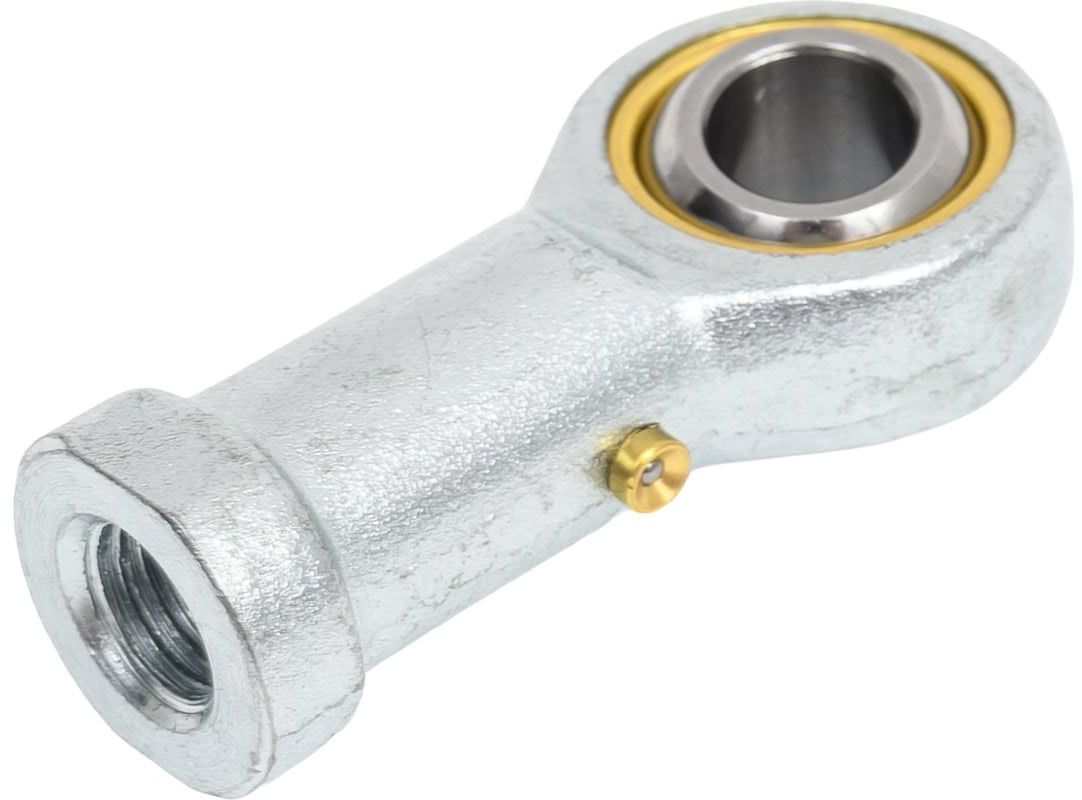

Шарнирный наконечник TSF Iskra

Шарнирный наконечник с внутренней правой резьбой TSF Iskra  - это высоконадежный элемент кинематических узлов, который предназначен для соединения тяг, штоков и валов в механизмах с возвратно-поступательным или колебательным движением. Изготовлен из оцинкованной стали C45 с парой трения сталь/бронза, что обеспечивает оптимальное сочетание прочности, износостойкости и антифрикционных свойств. Благодаря наличию встроенного подшипника скольжения со смазочным ниппелем, узел обслуживается в процессе эксплуатации, что значительно продлевает его ресурс. Широко применяется в станках для печати, упаковочном оборудовании, кривошипно-шатунных механизмах и пневматических цилиндрах, где требуется точная передача усилия с возможностью углового смещения сопрягаемых деталей.

Особенности

• Высокопрочный материал корпуса: изготовлен из конструкционной стали C45 с цинковым покрытием, что обеспечивает высокую механическую прочность и устойчивость к коррозии.
• Антифрикционная пара трения сталь/бронза: сочетание закаленной стальной втулки и бронзового вкладыша обеспечивает низкий коэффициент трения, износостойкость и плавность хода даже при длительной эксплуатации без интенсивного износа.
• Встроенный подшипник скольжения: конструкция с втулкой скольжения допускает угловое смещение соединяемых элементов, что компенсирует неточности монтажа и перекосы.
• Смазочный ниппель: наличие масленки позволяет регулярно подавать смазку непосредственно в зону трения, что снижает износ, уменьшает трение и продлевает срок службы узла.
• Односторонняя нагрузка: оптимизирован для работы с нагрузками, действующими в одном направлении, что характерно для большинства механических передач и рычажных систем.
• Внутренняя правая резьба: стандартное исполнение резьбового отверстия (правого направления) позволяет легко вкручивать наконечник на тяги и штоки с соответствующей резьбой без использования переходников.
• Оцинкованное покрытие: защищает корпус от атмосферной коррозии, что особенно важно при эксплуатации в условиях повышенной влажности или в неотапливаемых помещениях.

Применение

• Станки для печати: соединение рычагов и валов в механизмах подачи бумаги, красочных аппаратах и других узлах полиграфического оборудования.
• Упаковочные машины: передача усилия в механизмах резки, термосварки, дозирования и транспортировки упаковочных материалов.
• Кривошипно-шатунные механизмы: сопряжение шатунов с коленвалами и ползунами в преобразователях вращательного движения в поступательное.
• Пневматические цилиндры: соединение штока поршня с исполнительными механизмами (зажимами, толкателями, поворотными устройствами).
• Общее машиностроение: кинематические узлы конвейеров, подъемников, рольставней, сельскохозяйственной и строительной техники, где требуется подвижное соединение с возможностью углового перемещения.

Размеры

	Внутренний диаметр d	Наружный диаметр d2	Высота I5	Высота h1	Высота I7	Внутренний диаметр d4	Диаметр d1	Диаметр хвостовика d5	Длина I4	Длина резьбы I3	Диаметр сферы dk	Наружный диаметр D	Ширина В	Ширина W	Ширина С1
TSF10 (угол α 13 °)	16	38	8	64	23	22	19,4	27	83	28	28,575	32	21	17	15
TSF12 (угол α 13 °)	12	30	6,5	50	17	17,5	15,4	22	65	22	22,225	26	16	19	12
TSF14 (угол α 16 °)	14	34	8	57	18	20	16,9	25	74	25	25,4	28	19	22	13,5
TSF16 (угол α 15 °)	16	38	8	64	23	22	19,4	27	83	28	28,575	32	21	24	15
TSF18 (угол α 15 °)	18	44	10	71	25	25	21,9	31	92	36	31,75	35	23	27	16,5
TSF20 (угол α 14 °)	20	50	10	77	26	27,5	24,4	34	100	40	34,93	40	25	30	18
TSF25 (угол α 15 °)	25	60	12	94	32	33,5	29,6	42	124	42	42,85	47	31	36	22

все размеры указаны в мм

Нагрузки

Артикул	Динамическая нагрузка, к/Н	Статическая нагрузка, к/Н
TSF10	10	28,5
TSF12	13,4	17
TSF14	17	24
TSF16	21,6	28,5
TSF18	31	35
TSF20	31,5	42,5
TSF25	47,5	68

Характеристики

• Бренд
  Iskra
• Единицы измерения
  шт
• Материал
  Оцинкованная сталь
