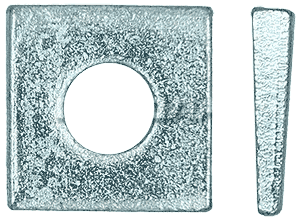

Шайба косая M8 ГОСТ 10906 10%, оцинкованная сталь

Шайба косая М8 представляет из себя квадрат, одна сторона которого толще другой, имеет центральное отверстие. Если швеллеры или двутавровые балки при монтаже получают уклон, то при соединении данный уклон можно нивелировать с помощью косых шайб. Она имеет форму квадрата односторонним скосом для выравнивания 10% уклонов полок швеллеров и 12% уклонов полок двутавровых балок, в соответствии с ГОСТ 10906-78.

Квадратная косая шайба изготовлена из оцинкованной стали и выпускается в классе точности С. Гальваническое цинковое покрытие продлевает срок службы изделия в условиях высокой влажности, переменных температур и в регионах с суровым климатом.

Применение

Косая шайба используются при монтаже различных металлоконструкций, особенно с применением швеллеров. Шайбы востребованы в монтаже сооружений, предназначенных для хозяйственно-бытовых и промышленных нужд. Кроме того, они активно применяются в тяжелом машиностроении, в том числе железнодорожного транспорта.

Аналоги ГОСТ 10906-78:

• DIN 434 с наклоном клина 8%.
• DIN 435 с наклоном клина 14%.

Размеры

Для номинального диаметра резьбы	М8
Внутренний диаметр шайбы, d	9 мм
Размер сторон, a/b	22/22 мм
Высота, h	4,6/1,5 мм

Характеристики

• Тип шайбы
  Косая / Квадратная
• ГОСТ
  10906-78
• Под резьбу
  М8
• Единицы измерения
  шт
• Артикул
  10906 8 оц
• Материал
  Оцинкованная сталь
• Штрих код


• М8
