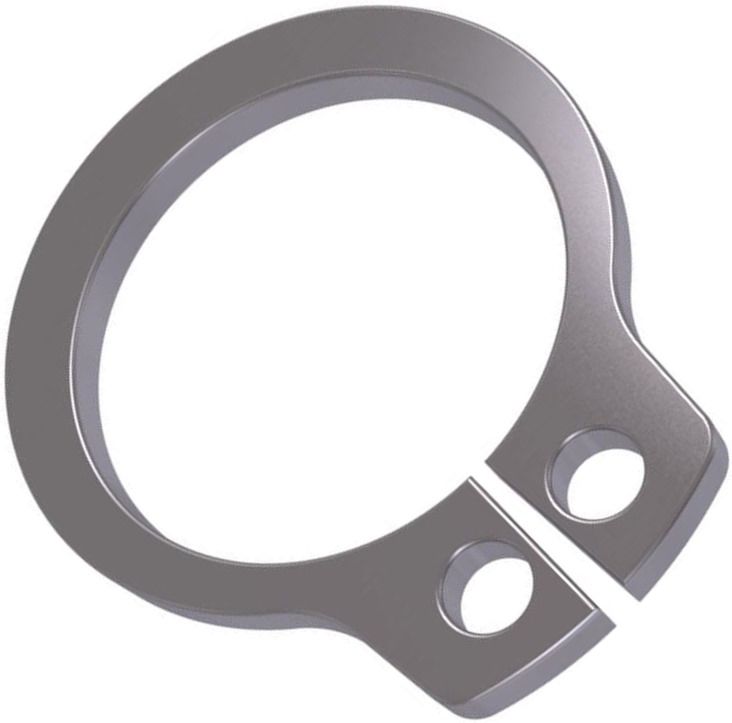

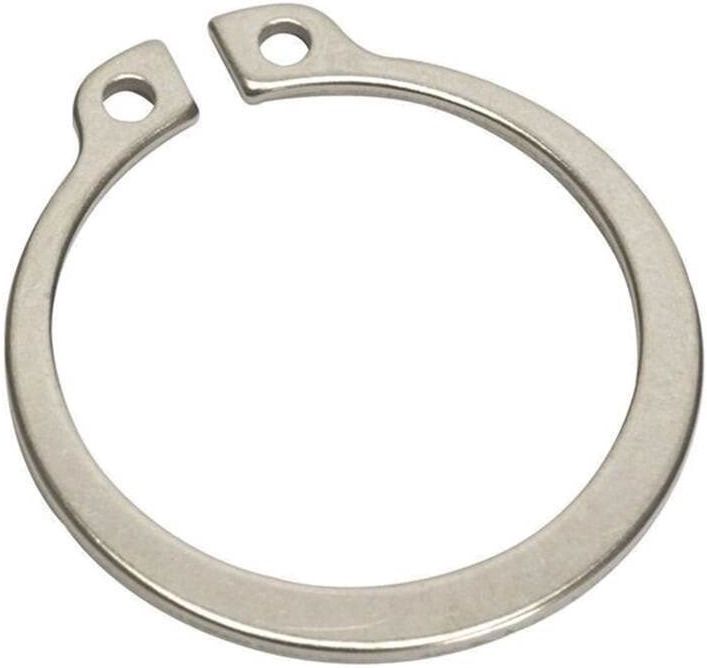

Кольцо стопорное наружное 10х1 DIN 471, нержавеющая сталь AISI 420

Код товара: WN00315940

2 фото

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

5 / шт руб.

Тип кольца: эксцентрическое наружное, упорное, плоское.
Для осевой фиксации деталей на валах, штифтах или шпильках.
Устанавливается с внешней стороны вала в проточенную канавку.
Произведено по стандарту DIN 471 (аналог ГОСТ 13942-86).
Ушки с отверстиями для стандартных щипцов (наружных съемников).
Серповидный профиль придает кольцу упругость для плотной посадки.
Материал: нержавеющая сталь AISI 420.
Сопротивляемость коррозии в слабокислой среде.
Не подвержена ржавлению при длительном контакте с водой.
Посадочный размер (диаметр вала): 10 мм.
Толщина кольца: 1 мм.

Подробнее

О товаре
Отзывы (0)

Cтопорное кольцо наружное, нержавеющее 10х1 мм DIN 471 – крепёжный элемент, который прикладывает радиальную зажимную силу к внешней стороне вала. Применяется в механике для фиксации подшипников качения и других деталей на вращающихся осях, надёжно защищая их от осевого смещения при предельно высоких скоростях вращения. Вставляется в подготовленные канавки при помощи щипцов, работающих на разжим. Пружинные упорные плоские кольца на вал используются в различных устройствах, включая автомобильные трансмиссии и узлы ступиц.

Материал

Изделие изготовлено из хромистой стали мартенситного класса 20Х13 (AISI 420) с содержанием 0,16 – 0,25% углерода и 12 – 14% хрома, что обеспечивает высокую прочность, износостойкость и возможность термической закалки. Сталь сохраняет свои механические свойства при длительной работе при повышенных температурах и обладает стойкостью к атмосферной коррозии и воздействию влаги.

Преимущества

Эксцентрическое кольцо обеспечивает максимальный контакт с поверхностью.
Серповидная форма придаёт гибкость, облегчающую установку.
Встроенные проушины позволяют выполнять установку с помощью щипцов (съёмников колец).
Выступающая часть обеспечивает уступ для сохранения положения компонента в сборке.

Аналог DIN 471:

ГОСТ 13942-86

Размеры

Кольцо стопорное наружное DIN 471 - чертеж, схема

Диаметр вала	10 мм
Толщина кольца, s	1 мм
Толщина кольца, d₃	9,3 мм
Ширина ушка, a	3,3 мм
Макс. ширина кольца, b	1,8 мм
Диаметр отверстия, d₅	1,5 мм
Размер, d₂	9,6 мм
Ширина канавки, m	1,1 мм
Высота выступа, n	0,6 мм
Диаметр окружности, d₄	17 мм

Характеристики

DIN

471
ГОСТ

13942-86
Единицы измерения

шт
Толщина (мм)

1
Артикул

237310
Материал

Нержавеющая сталь
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой

Отзывов пока нет
