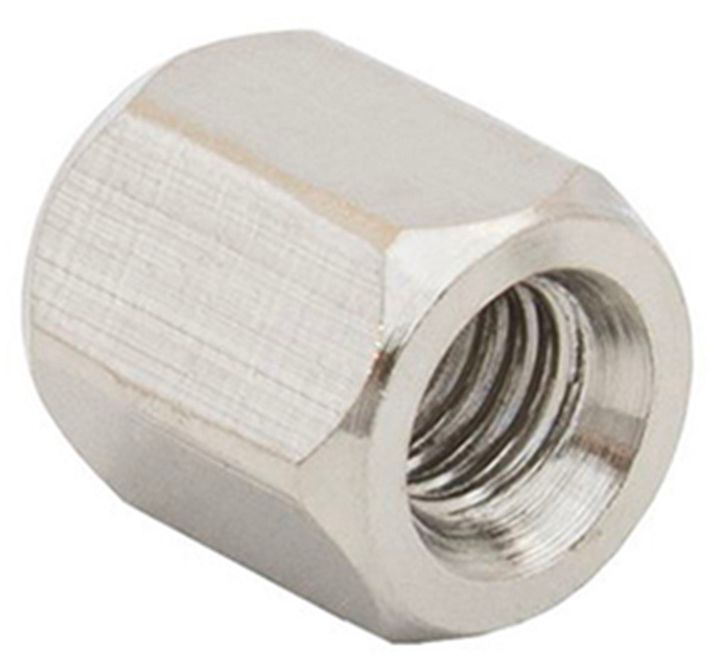

Стойка для печатных плат шестигранная мама-мама (FF) PCNCHSS, никелированная латунь

Стойка PCNCHSS  - это универсальный крепежный элемент для установки печатных плат на шасси, дистанцирования плат от корпуса, радиаторов или соседних модулей, а также для соединения плат между собой. Является практичным выбором для крепления печатных плат, панелей и модулей ввода-вывода в электронике, робототехнике и приборостроении. Стандартизированная метрическая резьба М3 и простота замены делают её оптимальным решением как для серийной сборки, так и для ремонтных работ. Латунь с никелевым покрытием гарантирует надежный электрический контакт, что позволяет использовать стойку для заземления плат или экранирования.

Выполнена в форм-факторе «гайка-гайка» (Female-Female / F-F) - внутренняя резьба М3 расположена с обоих торцов, поэтому можно осуществлять сквозной монтаж винтами с обеих сторон без использования переходников, что значительно упрощает сборку и обслуживание конструкции. Шестигранный профиль корпуса удобно удерживать рожковым или торцевым ключом при затяжке, что ускоряет сборку и снижает риск проворота стойки. Латунный корпус выдерживает высокие механические нагрузки, не боится нагрева вблизи силовых компонентов и обеспечивает электрический контакт для заземления или экранирования при необходимости.

Типовые сценарии установки

1. Крепление платы к шасси: стойка устанавливается между платой и шасси, затем через отверстия в плате и шасси пропускаются винты М3, которые вкручиваются в резьбу стойки с обеих сторон.
2. Соединение двух плат: стойка располагается между двумя платами, винты М3 с каждой стороны фиксируют платы к стойке.
3. Дистанцирование над радиатором: стойка создает точный зазор между платой и теплоотводящим элементом.
4. Многоуровневый монтаж: несколько стоек последовательно соединяют несколько плат с заданными зазорами..

Особенности

• Форм-фактор «гайка-гайка» (F-F) позволяет вести сквозной монтаж винтами с обеих сторон без переходников, что упрощает сборку, снижает количество комплектующих и ускоряет монтаж.
• В отличие от моделей с наружной резьбой (например, PCNCHSN), стойка F-F лучше подходит для частого обслуживания: узел можно быстро разобрать, не повреждая резьбовые штифты.
• Шестигранный профиль уверенно фиксируется рожковым или торцевым ключом при затяжке, что ускоряет сборку и исключает проворот стойки в процессе монтажа.
• Латунь выдерживает значительно большие нагрузки, чем нейлоновые аналоги, и не деформируется при затяжке, не боится нагрева вблизи силовых компонентов (транзисторы, диоды, резисторы с высоким тепловыделением), что исключает оплавление или деградацию материала.
• Никелевое покрытие надежно защищает стойку от воздействия влаги, химических веществ и атмосферной коррозии.
• Благодаря электропроводности латуни стойка может использоваться для обеспечения электрического контакта между платой и корпусом, что важно для экранирования и заземления.
• Снижение риска «закисания» резьбы - латунь с никелевым покрытием предотвращает сваривание и коррозионное схватывание резьбы, что облегчает демонтаж даже после длительной эксплуатации.
• Метрическая резьба М3 обеспечивает совместимость с широким ассортиментом винтов и крепежа, что упрощает замену и снижает затраты на комплектующие.

Размеры

Резьба М	М3
Длина корпуса L	6, 8, 10, 12 мм
Длина резьбы b/b1	6 мм
Размер под ключ SW	5,5 мм

Характеристики

• Единицы измерения
  шт
• Материал
  Латунь никелированная

• Стойки для печатных плат
• Шестигранные
