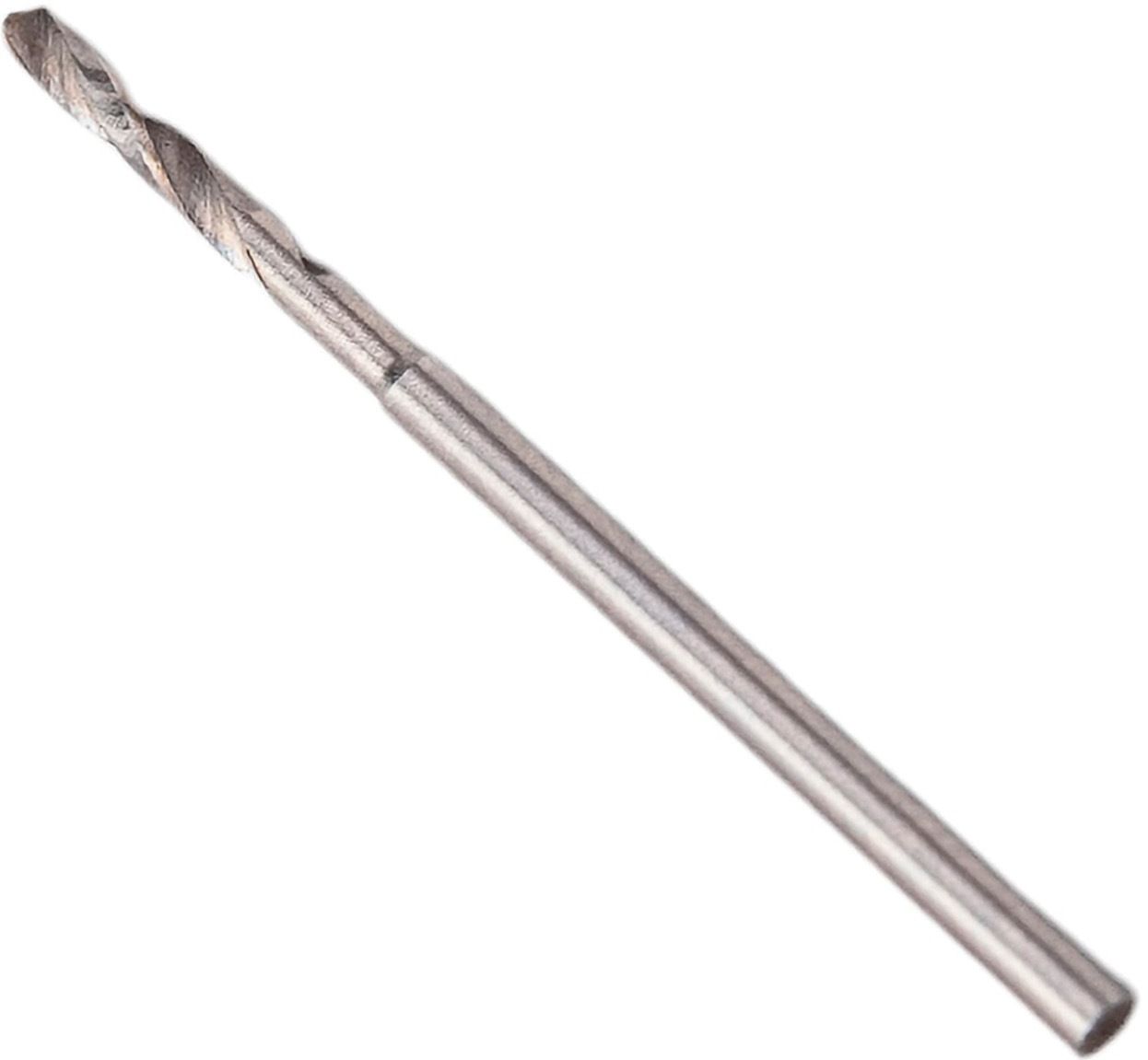

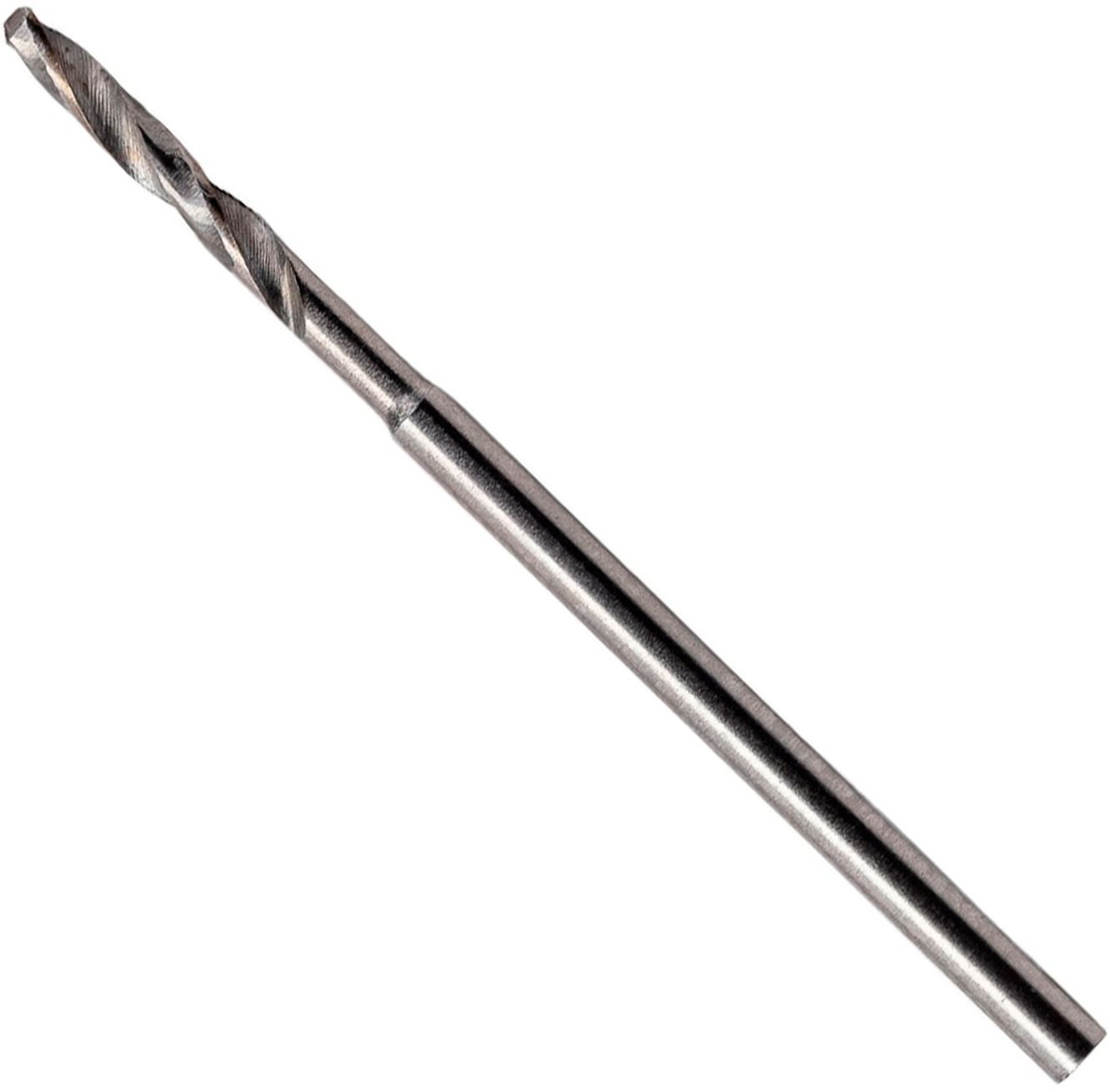

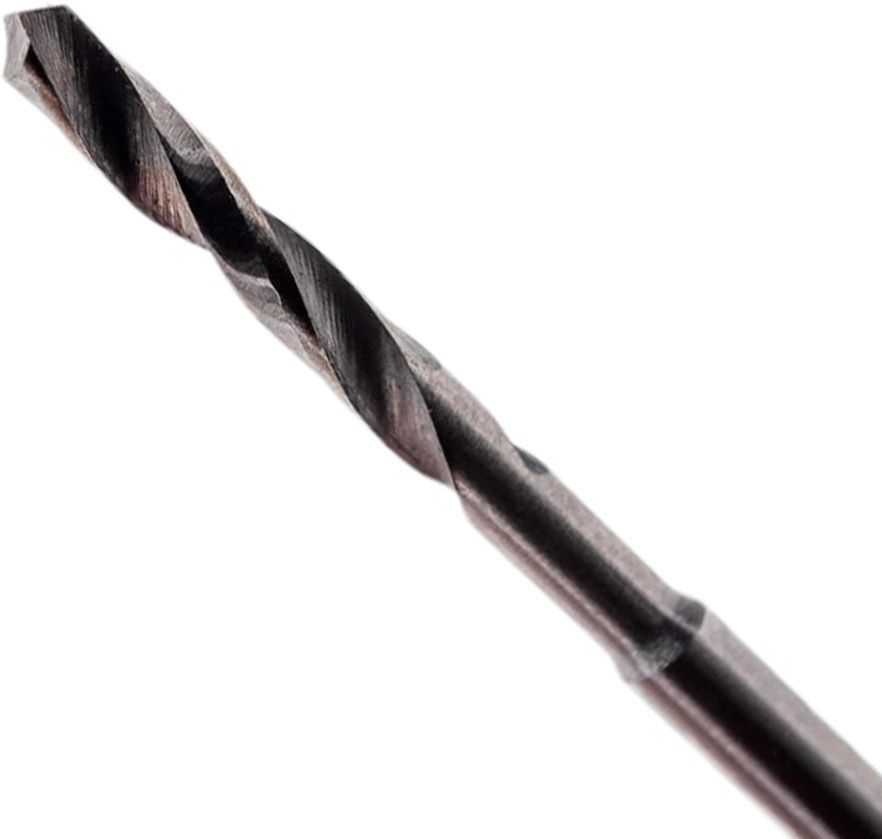

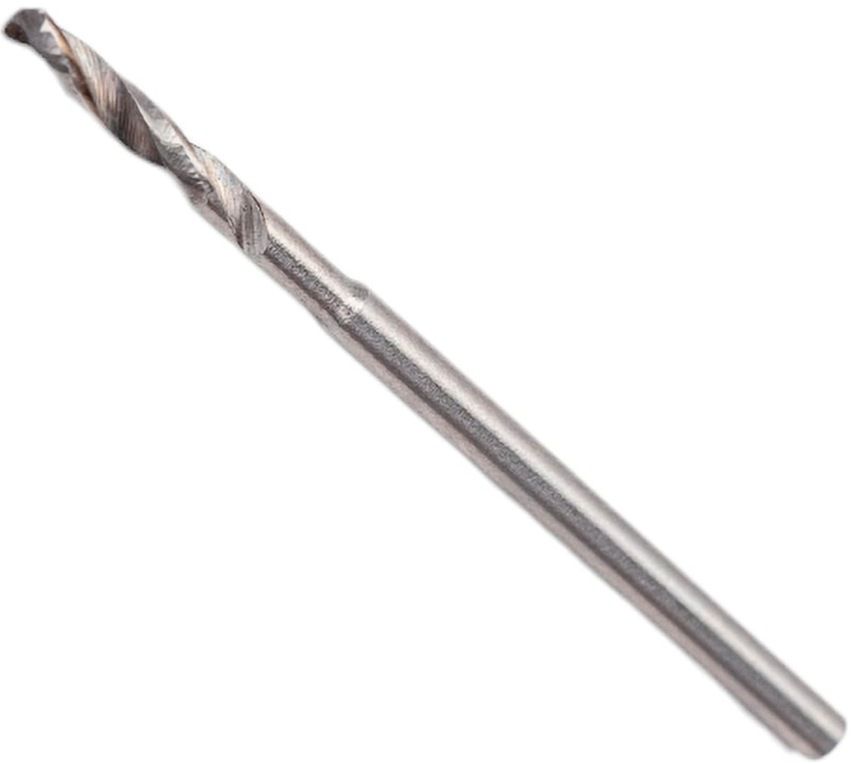

Сверло по металлу спиральное малоразмерное короткое ц/х ГОСТ 8034-76 А1 РИ, сталь Р6М5
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Владислав
7 (929) 179-43-08- Прецизионная оснастка короткой серии для создания отверстий малого диаметра и малой глубины.
- Изготовлено из быстрорежущей стали Р6М5, обладающей высокой твёрдостью и красностойкостью.
- Произведено с классом точности А1, гарантирующим минимальные геометрические отклонения.
- Имеет утолщённый цилиндрический хвостовик для повышенной жёсткости и точной центровки.
- Относится к короткой серии, что обеспечивает повышенную жёсткость при сверлении.
- Применяется в микрообработке, приборостроении, часовом и ювелирном деле.
руб.
руб.
Свёрла спиральные малоразмерные короткой серии по ГОСТ 8034-76 представляют собой прецизионную оснастку для создания неглубоких отверстий малого и сверхмалого диаметров.
Материал изготовления
Данная оснастка изготовлена из быстрорежущей стали марки Р6М5. Этот сплав относится к классу инструментальных сталей, легированных вольфрамом, молибденом и ванадием, что обеспечивает комплекс ключевых для резания свойств. Сталь Р6М5 обладает высокой твёрдостью (до HRC 64 - 65 после термообработки) и, что наиболее важно, отличной красностойкостью — способностью сохранять эту твёрдость при нагреве до 600 - 620 °C в процессе резания. Это позволяет эффективно обрабатывать конструкционные и легированные стали, в том числе повышенной прочности, а также чугуны, не допуская быстрого затупления режущих кромок даже при работе с мелкими сечениями.
Конструктивные особенности
Оснастка выполнена в соответствии с требованиями ГОСТ 8034-76 для короткой серии, что характеризуется минимальным отношением рабочей длины к диаметру. Главной конструктивной особенностью, как и у длинной серии, является утолщённый цилиндрический хвостовик, диаметр которого превышает диаметр рабочей спиральной части. Это обеспечивает повышенную жёсткость и точную центровку в патроне, что критически важно для работы с малыми диаметрами. Все изделия производятся с классом точности А1, что гарантирует минимальные отклонения геометрических параметров и высокую повторяемость результатов.
Назначение и применение
Оснастка короткой серии предназначена для создания неглубоких, но высокоточных отверстий минимального диаметра в заготовках небольшой толщины. Большая часть модификаций - для правого вращения, а модификации с левым вращением применяются для извлечения сломанного крепежа малого диаметра или для работы на специализированном оборудовании. Благодаря компактным размерам и классу точности А1, оснастка востребована в микроэлектронике, приборостроении, часовой промышленности, ювелирном деле и при изготовлении прецизионных деталей.
Размеры
| Диаметр сверла d, мм | Общая длина L, мм | Рабочая длина l, мм | Диаметр хвостовика d1, мм |
| 0,12 | 14 | 0,6 | 1,2 |
| 0,25 | 18 | 1,7 | |
| 0,38 | 20 | 2,2 | |
| 0,39 | 22 | 3 | |
| 0,55 | 25 | 4 | |
| 0,65 | 25 | 4,2 | |
| 0,7 | 25 | 4,5 | |
| 0,73 | 25 | 4,5 | |
| 0,9 | 25 | 5,5 | |
| 1,2 | 32 | 8 | 1,6 |
Характеристики
-
Бренд
-
Тип/форма сверлаКороткое / Спиральное
-
ГОСТ8034-76
-
Единицы измеренияшт
-
Тип хвостовикаЦилиндрический
-
Угол проточки, град.118
-
Назначение сверлаМеталл / Чугун
-
Материал сверлаР6М5
