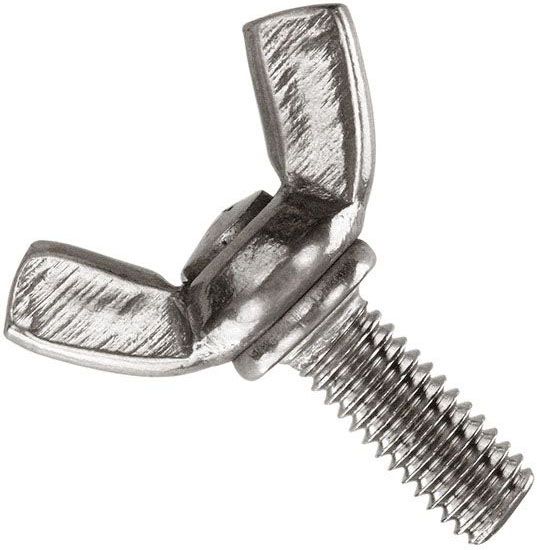

Нержавеющий винт-барашек М5х35 DIN 316AF используется в машиностроении, мебельном производстве, станкостроении. Винт имеет прямоугольную форму лепестков, американский тип.

Размеры

Винт барашковый DIN 316 (американский тип) - схема

Диаметр резьбы, d	М5
Длина, l	35 мм
Ширина лепестков, e	24 мм
Высота лепестков, h	11 мм
Размер m	4 мм
Толщина лепестков, g	2,1 мм

Характеристики

Тип винта

Барашковый
DIN

316
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

0,8
Единицы измерения

шт
Форма головки

Конус с лепестками (барашковая)
Размер шага резьбы

Крупный (обычный)
Артикул

316 5 35 A4
Материал

Нержавеющая сталь А4
Название на упаковке (ориг. название)

Wing screws with rectangular wings (American version)
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
