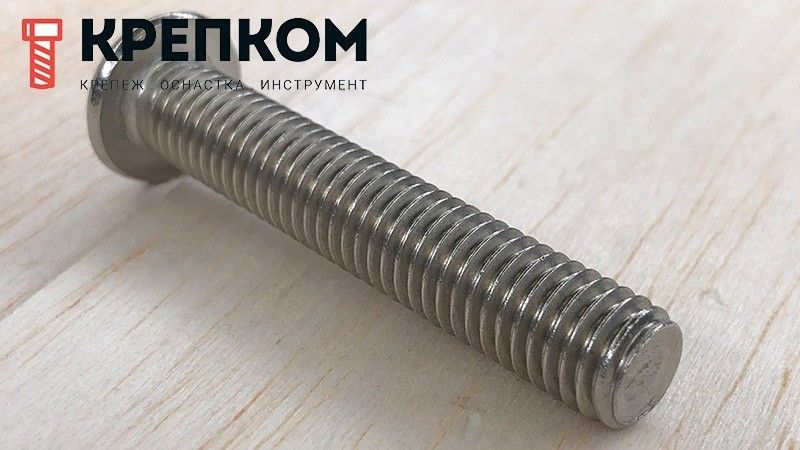

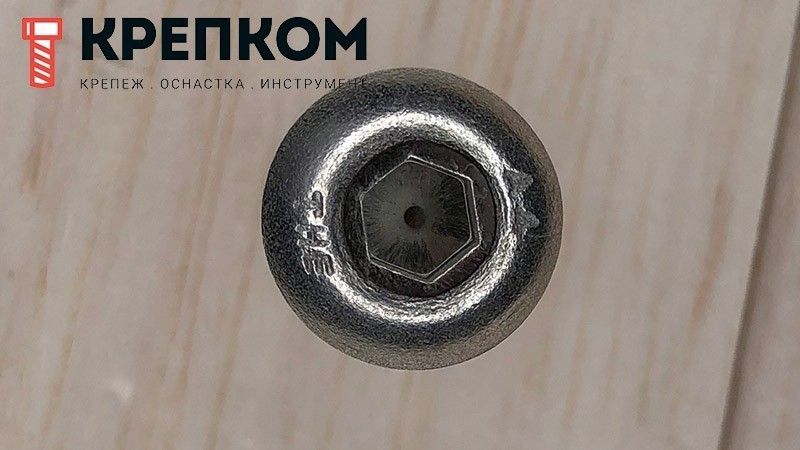

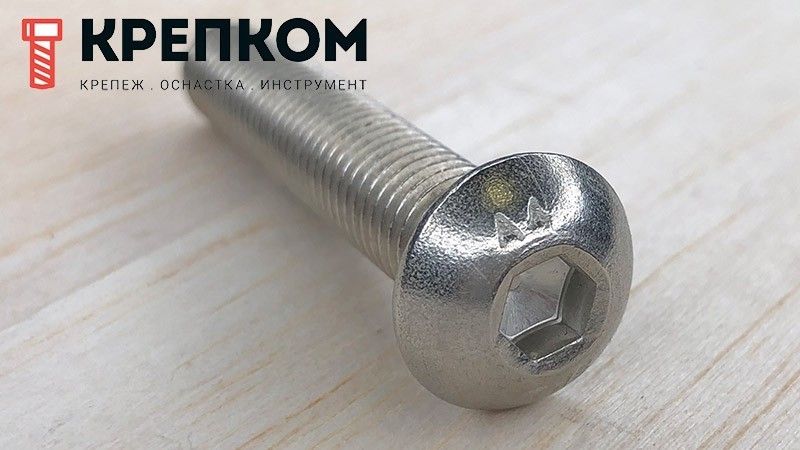

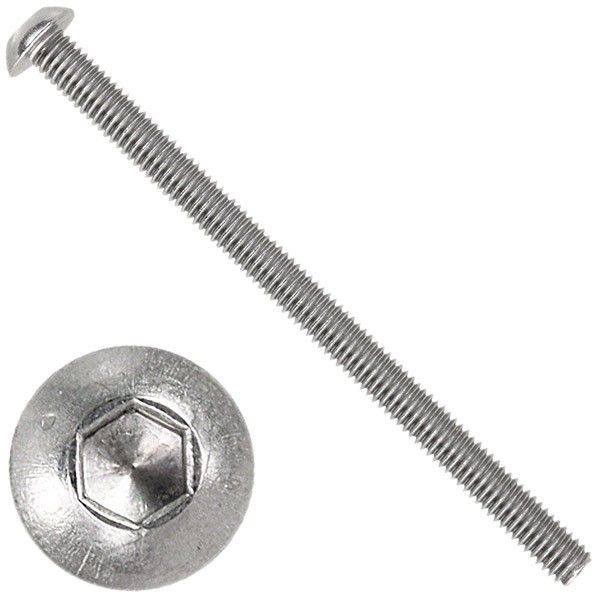

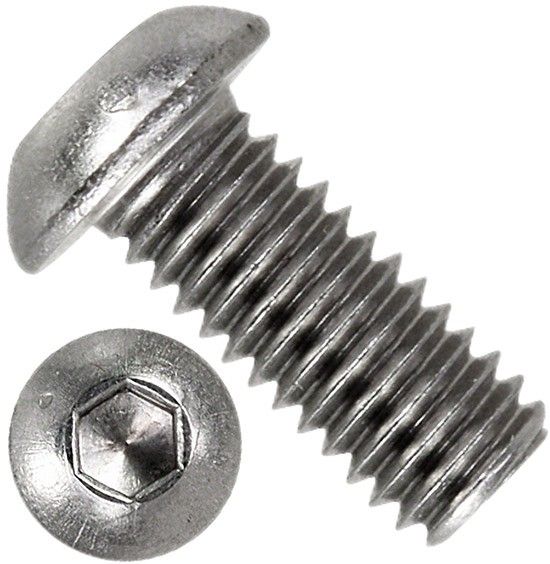

Винт с полукруглой головкой и внутренним шестигранником UNC DIN 7380, нержавеющая сталь А4

Винт (болт) UNC с полукруглой головкой и шестигранным углублением под ключ DIN 7380 – высокопрочный и стойкий к коррозии крепеж из нержавеющей стали А4 с дюймовой резьбой по всей длине цилиндрического стержня. В отличие от аналогов с крестовым шлицем, к нему можно приложить больший момент затяжки, не опасаясь срыва инструмента. Он отлично сопротивляется воздействию влаги и критических температур, выдерживает многократные сборки / разборки.

Материал

Для изготовления винта используется прочная коррозионно-стойкая сталь марки А4 (отечественный аналог 10Х17Н13М2). Она устойчива к влаге, кислотным и щелочным средам, хлорированной воде, морскому климату, перепадам температур, нетоксична и соответствуюет высокому классу прочности А4-80. Безопасный диапазон рабочих температур: от -60 до +450 °С.

Применение

Винт полусфера под шестигранник применяется для винтового соединения пакета листовых материалов или деталей из нержавеющей, оцинкованной стали, алюминия. Вкручивается в резьбовое отверстие в одном из элементов Г-образным ключом, отверткой или битой с наконечником HEX. Не исключается возможность использования с разными видами гаек и шайб.

Нержавеющий винт с полусферической головкой ISO (DIN) 7380 используется при сборке конструкций с повышенными требованиями к коррозионной стойкости, экологической безопасности и прочности винтового соединения. Наибольшее применение нашел при производстве и ремонте оборудования для медицинской и пищевой промышленности, гаджетов, приборов, бытовой и компьютерной техники.

Дюймовая резьба UNC

UNC - американская резьба с крупным (основным) шагом. Американская резьба имеет тот же профиль с углом при вершине 60°, что и метрическая стандарта ISO, но ее основные параметры выражены не в миллиметрах, а в дюймах. В зависимости от частоты витков она также бывает мелкая UNF и супермелкая UNEF, UNS.

Метрические аналоги

• ISO (DIN) 7380-1
• ГОСТ ISO 7380-1-2014
• ГОСТ 28963-91

Размеры

Диаметр резьбы, D		#1 (0,073")	#2 (0,086")	#3 (0,099")	#4 (0,112")	#5 (0,125")	#6 (0,138")	#8 (0,164")	#10 (0,19")	1/4" (0,25")	5/16" (0,3125")	3/8" (0,375")	1/2" (0,5")	5/8" (0,625")
Диаметр головки, DK		0,139	0,164	0,188	0,213	0,238	0,262	0,312	0,361	0,437	0,547	0,656	0,875	1
Высота головки, K		0,039	0,046	0,052	0,059	0,066	0,073	0,087	0,101	0,132	0,166	0,199	0,265	0,331
Размер ключа (биты) SW		0,05	0,05	0,062	0,062	0,078	0,078	0,094	0,125	0,156	0,188	0,219	0,312	0,375

Все размеры указаны в дюймах

Характеристики

• Тип винта
  Дюймовый
• DIN
  7380
• ГОСТ
  28963-91
• Единицы измерения
  шт
• Шлиц
  Шестигранник (HEX)
• Тип дюймовой резьбы
  UNC
• Форма головки
  Полукруглая
• Размер шага резьбы
  Крупный (обычный)
• Материал
  Нержавеющая сталь А4
• Название на упаковке (ориг. название)
  Hexagon socket button head screws with UNC thread
