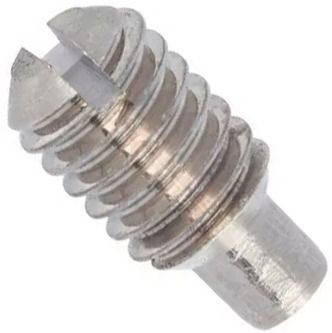

Установочный винт М10х10 DIN 417 с цапфой применяется при сборке конструкций и механизмов для предотвращения сдвига компонентов друг относительно друга. Затяжка и ослабление осуществляется при помощи шлицевой отвертки или биты SL. Изготовлен из нержавеющей стали А4.

Размеры

Винт установочный DIN 417 (ISO 7435) с цапфой и прямым шлицем - схема

Диаметр резьбы d	М10
Длина l, мм	10
Шаг резьбы, мм	1,5
Диаметр наконечника d_p, мм	7,0
Ширина шлица n, мм	1,6
Длина цапфы Z, мм	5,0

Характеристики

Тип винта

Установочный
DIN

417
ГОСТ

1478-93
ISO

7435
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

1,5
Единицы измерения

шт
Шлиц

Прямой (SL)
Размер шага резьбы

Крупный (обычный)
Материал

Нержавеющая сталь А4

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
