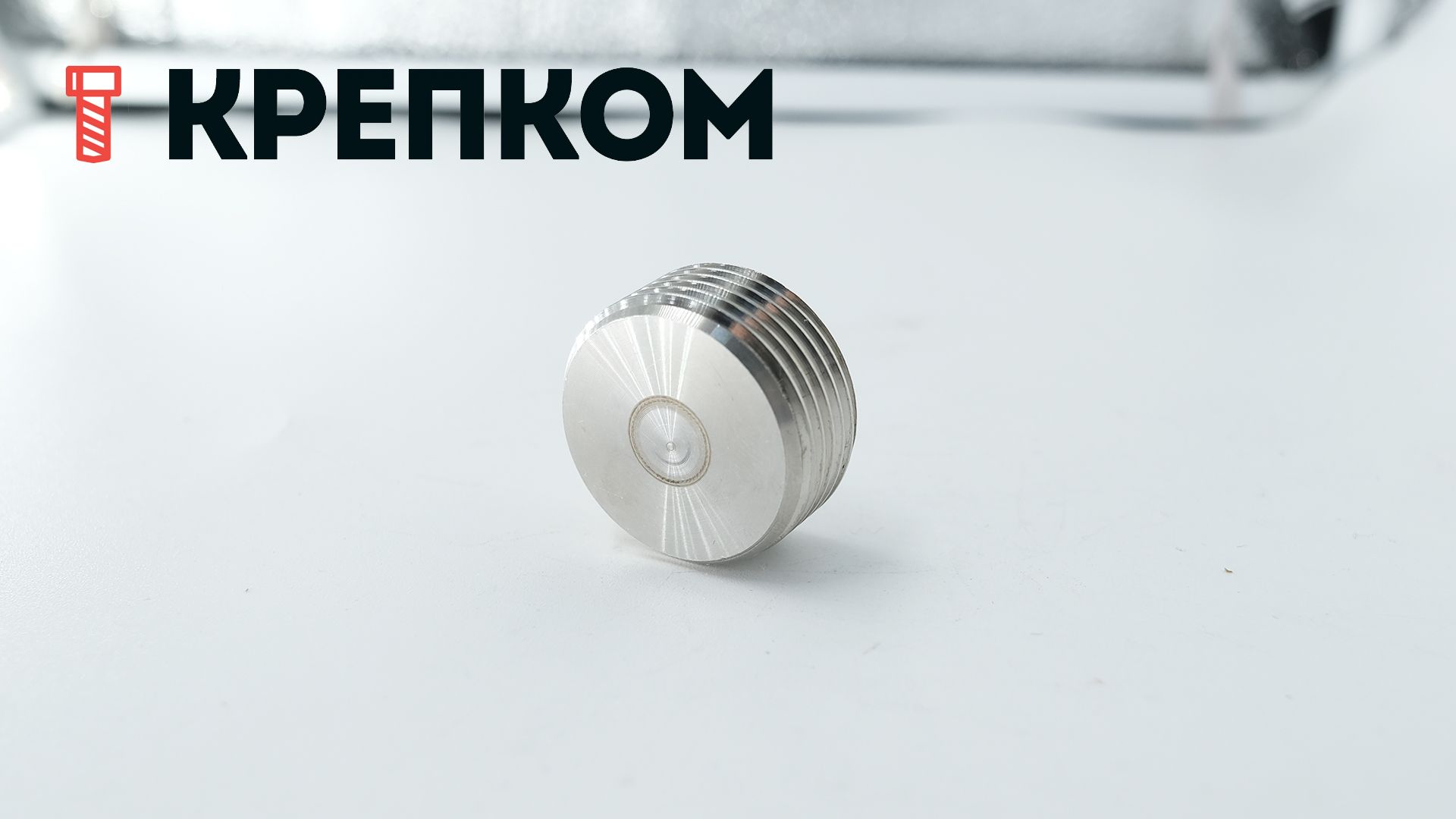

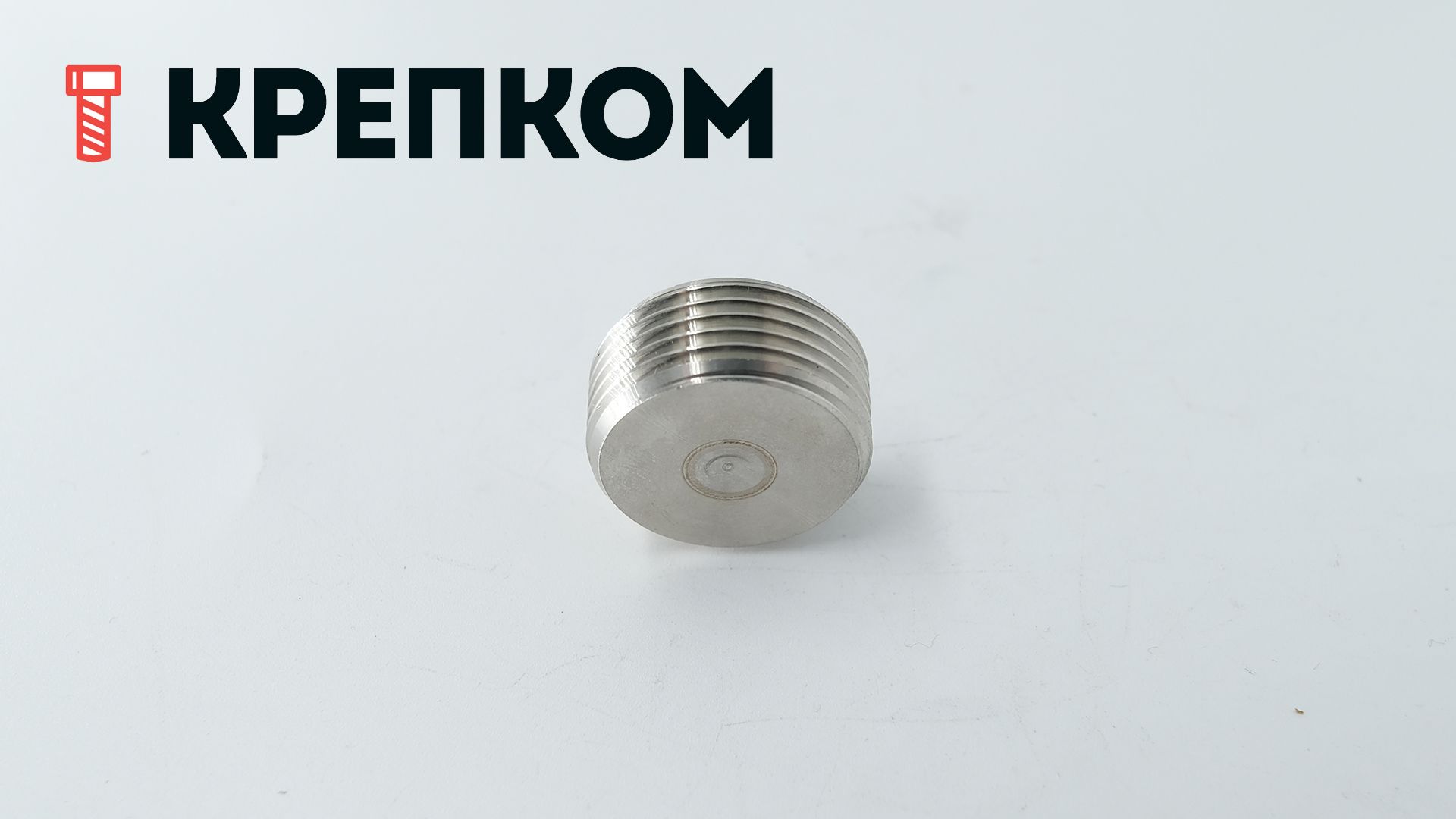

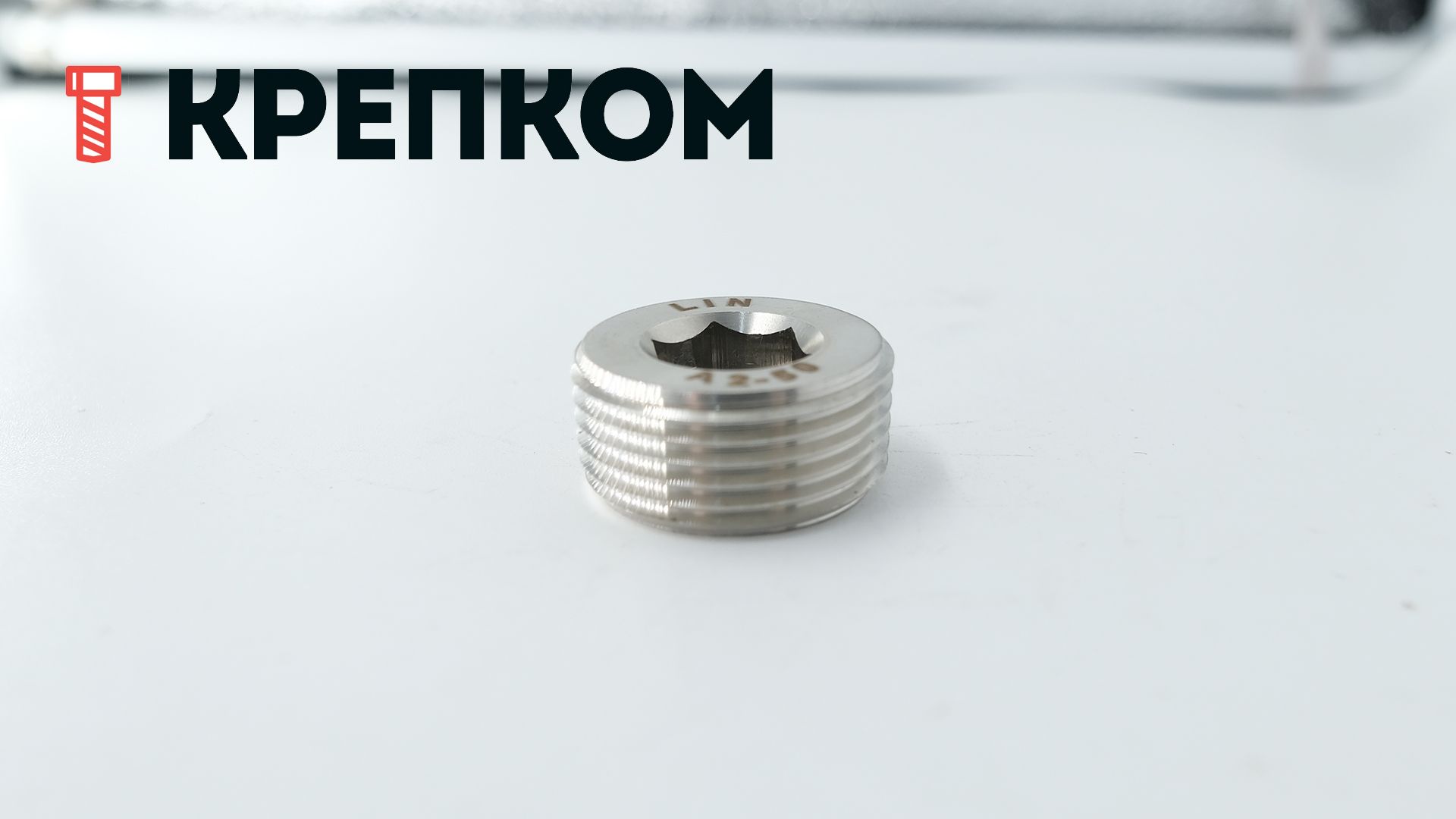

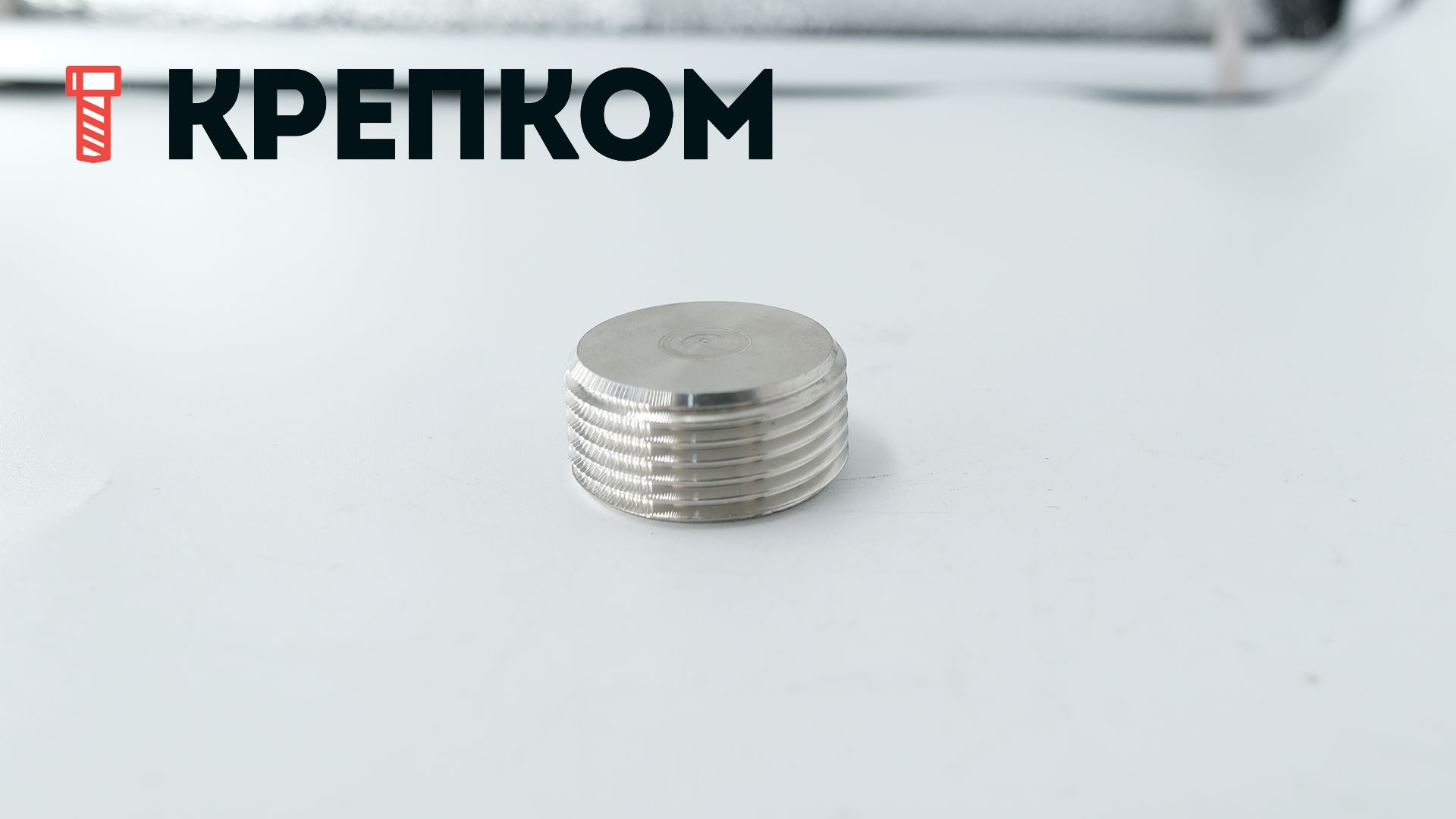

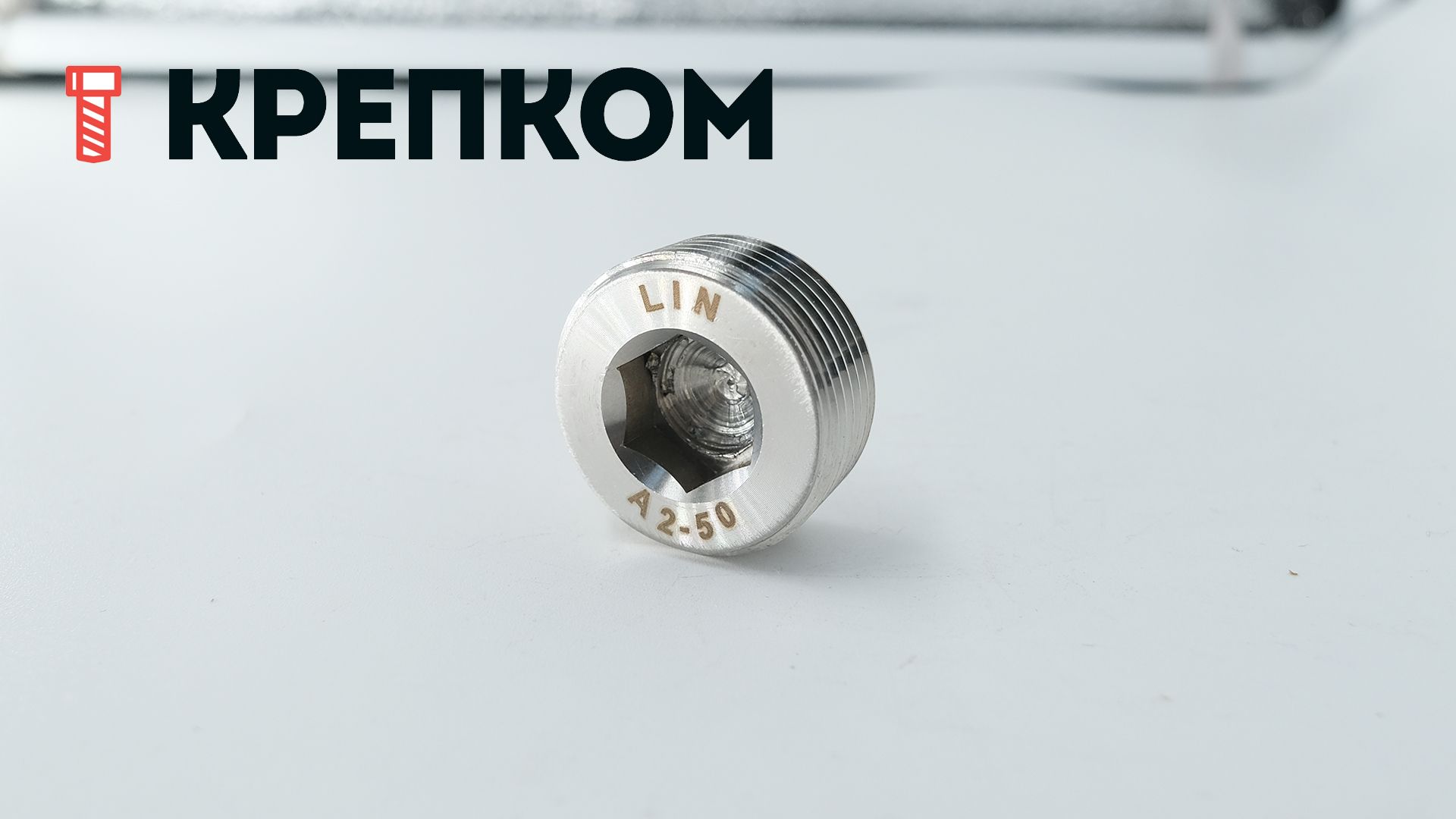

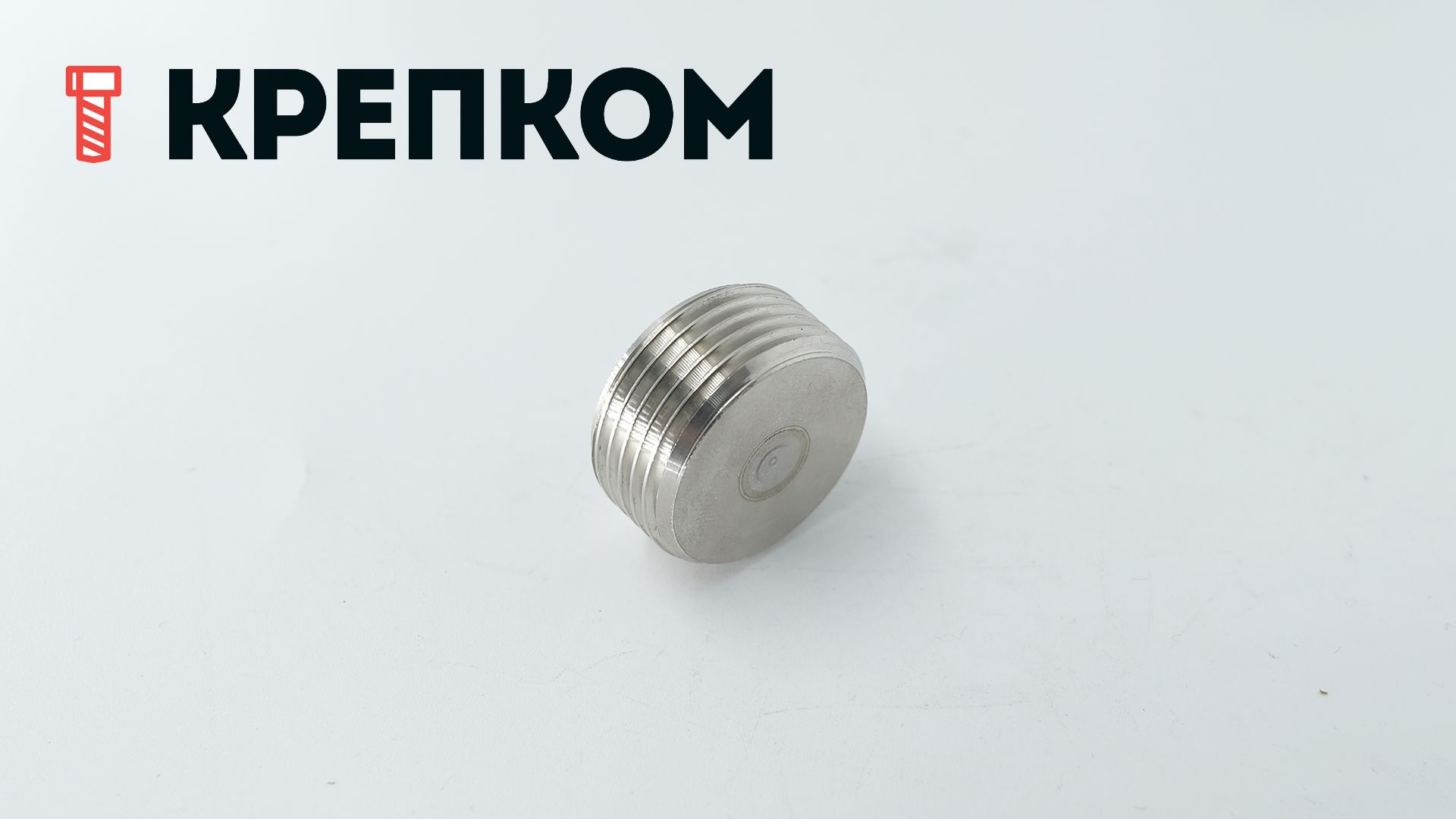

Пробка (заглушка) резьбовая с дюймовой резьбой DIN 906, нержавеющая сталь А2

Код товара: WN00150156

8 фото

Внешний вид товара может отличаться от представленного на изображении

7 позиций

Для постоянного или временного закрытия различных отверстий технического назначения.
Стандарт: DIN 906 (коническая заглушка с внутренним шестигранником).
Размер трубной дюймовой резьбы: от R 1/8" до R 1 1/4".
Выполнена из нержавеющей стали А2 (AISI 304).
Устойчивость к воздействию воды, пищевых продуктов, пара, слабых растворов кислот и щелочей.
Температура рабочей среды: от -200 до +425°C.
Высокая механическая прочность, износостойкость и упругость.
Устанавливается с помощью инбусового ключа или шестигранной биты и гайковерта.
За счет смятия резьбы при ввёртывании штуцера достигается уплотнение соединения.
Рекомендуется нанесение дополнительных герметизирующих средств.

Подробнее

Размеры
О товаре
Отзывы (0)

Код товара

Диаметр (дюймы) Тип дюймовой резьбы

Наличие

Цена

Фасовка

Количество

Код товара

Диаметр (дюймы) Тип дюймовой резьбы

Наличие

Цена

Фасовка

Количество

Пробка (заглушка) с дюймовой резьбой R 1/8" DIN 906, нержавеющая сталь А2

WN00146579

1/8

R (трубная коническая)

Диаметр (дюймы) 1/8

Тип дюймовой резьбы R (трубная коническая)

Диаметр (дюймы)

1/8

Тип дюймовой резьбы

R (трубная коническая)

89 руб. 62

руб.

1 шт

Пробка (заглушка) с дюймовой резьбой R 1/4" DIN 906, нержавеющая сталь А2

WN00146578

1/4

R (трубная коническая)

Диаметр (дюймы) 1/4

Тип дюймовой резьбы R (трубная коническая)

Диаметр (дюймы)

1/4

Тип дюймовой резьбы

R (трубная коническая)

126

руб.

1 шт

Пробка (заглушка) с дюймовой резьбой R 3/8" DIN 906, нержавеющая сталь А2

WN00177777

3/8

R (трубная коническая)

Диаметр (дюймы) 3/8

Тип дюймовой резьбы R (трубная коническая)

Диаметр (дюймы)

3/8

Тип дюймовой резьбы

R (трубная коническая)

227

руб.

1 шт

Пробка (заглушка) с дюймовой резьбой R 1/2" DIN 906, нержавеющая сталь А2

WN00146576

1/2

R (трубная коническая)

Диаметр (дюймы) 1/2

Тип дюймовой резьбы R (трубная коническая)

Диаметр (дюймы)

1/2

Тип дюймовой резьбы

R (трубная коническая)

307 руб. 215

руб.

1 шт

Пробка (заглушка) с дюймовой резьбой R 3/4" DIN 906, нержавеющая сталь А2

WN00146580

3/4

R (трубная коническая)

Диаметр (дюймы) 3/4

Тип дюймовой резьбы R (трубная коническая)

Диаметр (дюймы)

3/4

Тип дюймовой резьбы

R (трубная коническая)

644

руб.

1 шт

Пробка (заглушка) с дюймовой резьбой R 1" DIN 906, нержавеющая сталь А2

WN00177776

R (трубная коническая)

Диаметр (дюймы) 1

Тип дюймовой резьбы R (трубная коническая)

Диаметр (дюймы)

Тип дюймовой резьбы

R (трубная коническая)

996 руб. 697

руб.

1 шт

Пробка (заглушка) с дюймовой резьбой R1 1/4" DIN 906, нержавеющая сталь А2

WN00146583

1 1/4

R (трубная коническая)

Диаметр (дюймы) 1 1/4

Тип дюймовой резьбы R (трубная коническая)

Диаметр (дюймы)

1 1/4

Тип дюймовой резьбы

R (трубная коническая)

1065

руб.

1 шт

Заглушка резьбовая трубная конусная DIN 906 представляет собой пробку для труб или технологических отверстий. Деталь имеет внешнюю трубную коническую резьбу по всей длине R (BSPT) с конусностью 1:16 и углом профиля при вершине 55° и шестигранное углубление под привод (инбусовый ключ или биту) для ее установки. Применяется для герметизации концов труб, патрубков или фитингов в системах подачи жидкостей высокого давления, смазочных масел, газов, воздуха.

Совместимость конической заглушки DIN 906 (R)

с внутренней цилиндрической дюймовой резьбой Rp (самоуплоняющаяся)
с внутренней конической дюймовой резьбой Rc (для уплотнения соединения требуется герметик)

Особенности

Нержавеющая пробка под шестигранник имеет резьбовую часть, слегка сходящуюся на конус. При закручивании фитинга с резьбой R (коническая) в фитинг с резьбой Rp (внутренняя цилиндрическая) происходит смятие ее резьбы и тем самым создается уплотнение. При свинчивании двух конических резьб абсолютная герметичность достигается за счет использования дополнительных уплотнителей (например, тефлоновой ленты, жидкого герметика для труб). Герметичность соединения также зависит от среды, давления, температуры и материала трубопровода.

Преимущества

Соответствие международному стандарту DIN 906 гарантирует точность геометрии и взаимозаменяемость.
Ввиду отсутствия фланца у заглушки нет выступающих частей над поверхностью, в которую она вмонтирована.
Шестигранное углубление под имбусовый ключ позволяет использовать стандартный инструмент для быстрого и плотного закручивания.
Изготовлена из нержавеющей стали А2, антикоррозийные свойства и гигиеничность сплава позволяют использовать трубную пробку в системах, работающих с питьевой водой, а также в условиях высоких и низких температур.
Широкий размерный ряд: доступны размеры от R 1/8" до R 1 1/4" для перекрытия отверстий разного размера.

Аналог DIN 906:

стандарт ОСТ 2С98-3-73

Размеры

Пробка (заглушка) резьбовая с дюймовой резьбой DIN 906 - схема

Резьба	Размер под ключ, s	Глубина шлица, t	Высота пробки, b
R 1/8"	5	4	8
R 1/4"	7	5	10
R 3/8"	8	5	10
R 1/2"	10	5	10
R 3/4"	12	6	12
R 1"	17	6	12
R1 1/4"	22	11,5	18
R1 1/2"	24	11,5	20
R1 3/4"	32	13	22
R 2"	32	13	22

все размеры указаны в мм

Характеристики

DIN

906
Единицы измерения

шт
Тип дюймовой резьбы

R (трубная коническая)
Материал

Нержавеющая сталь А2
Название на упаковке (ориг. название)

Hexagon socket pipe plugs, R = with taper pipe thread
