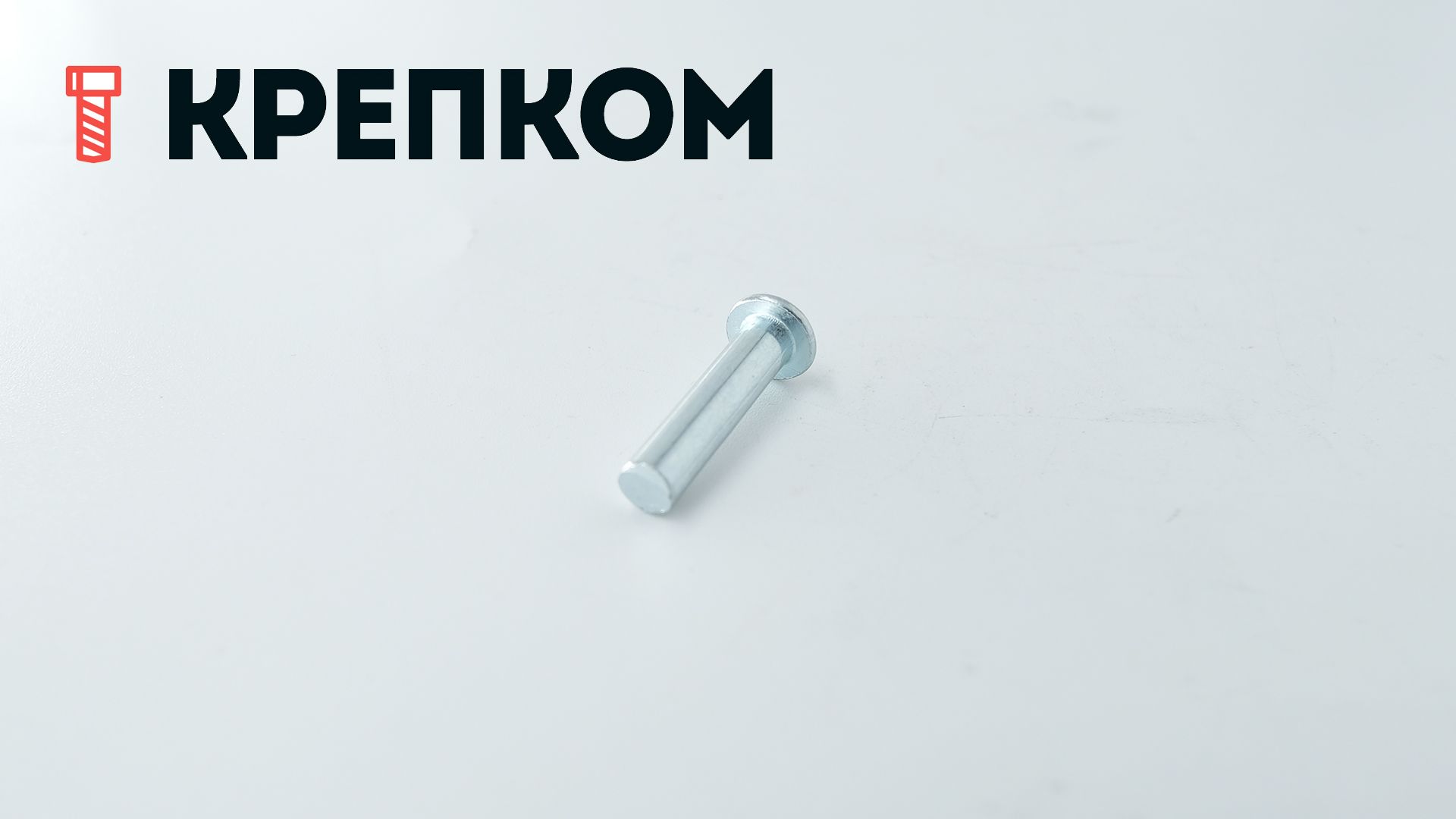

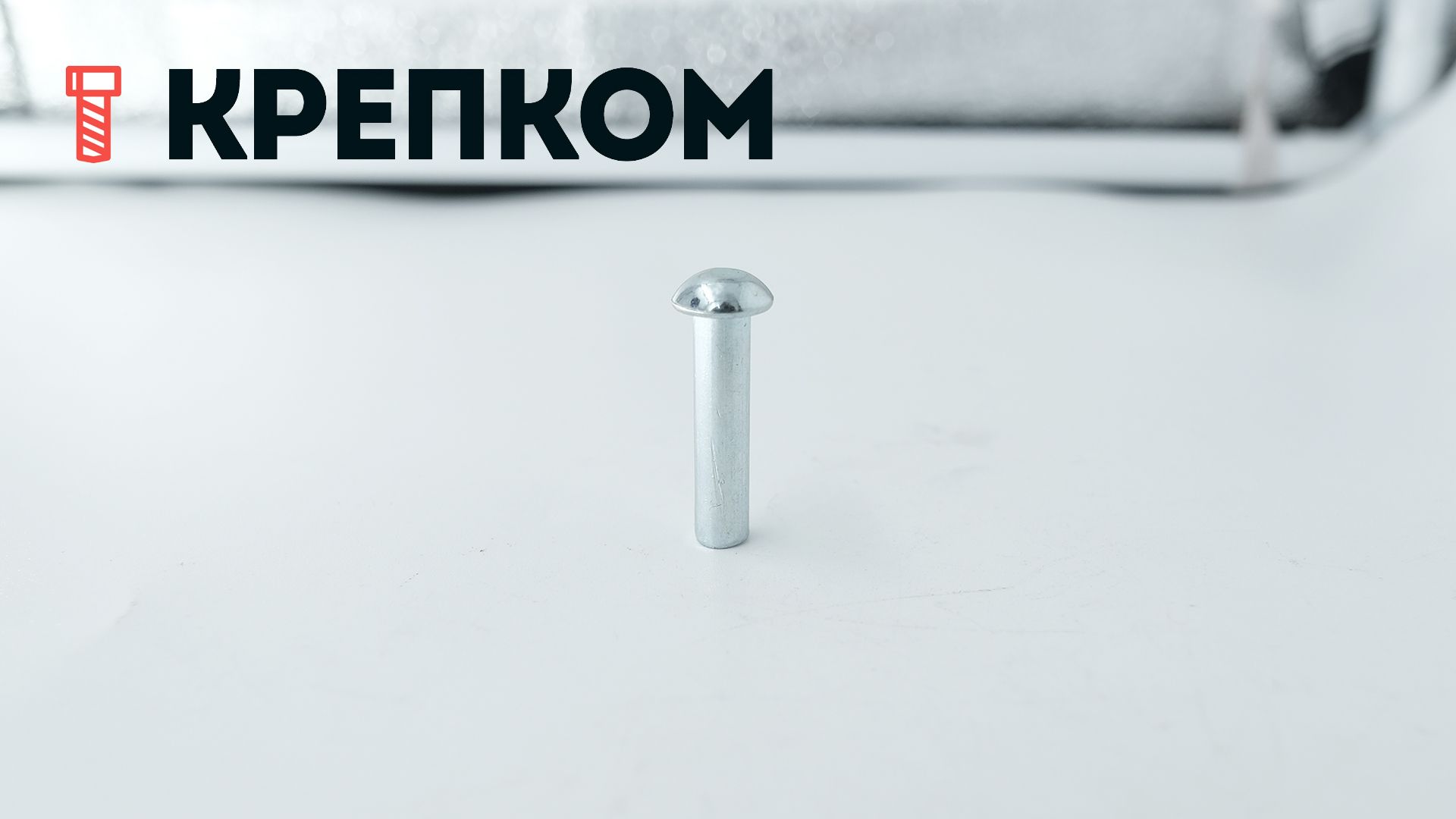

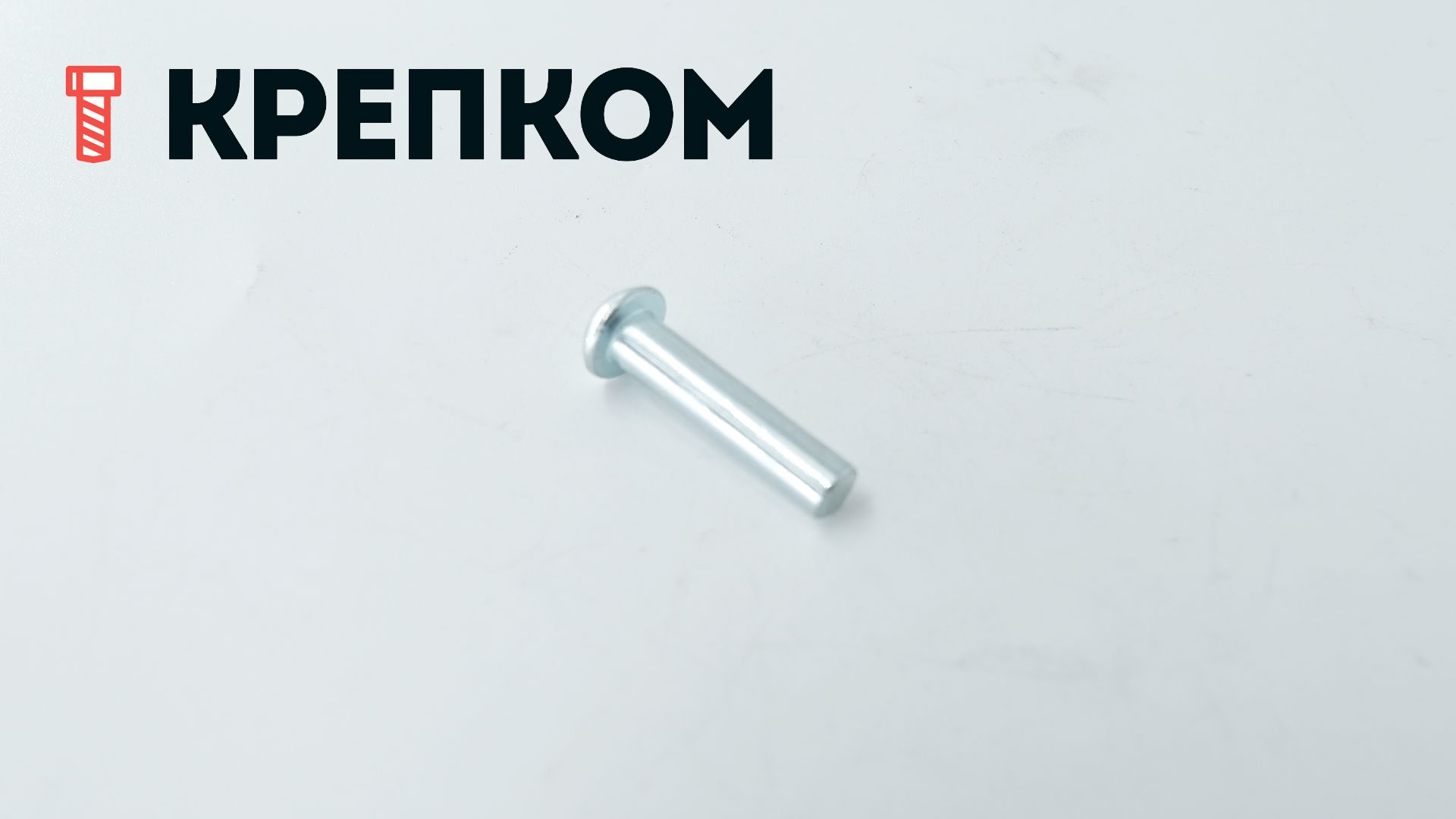

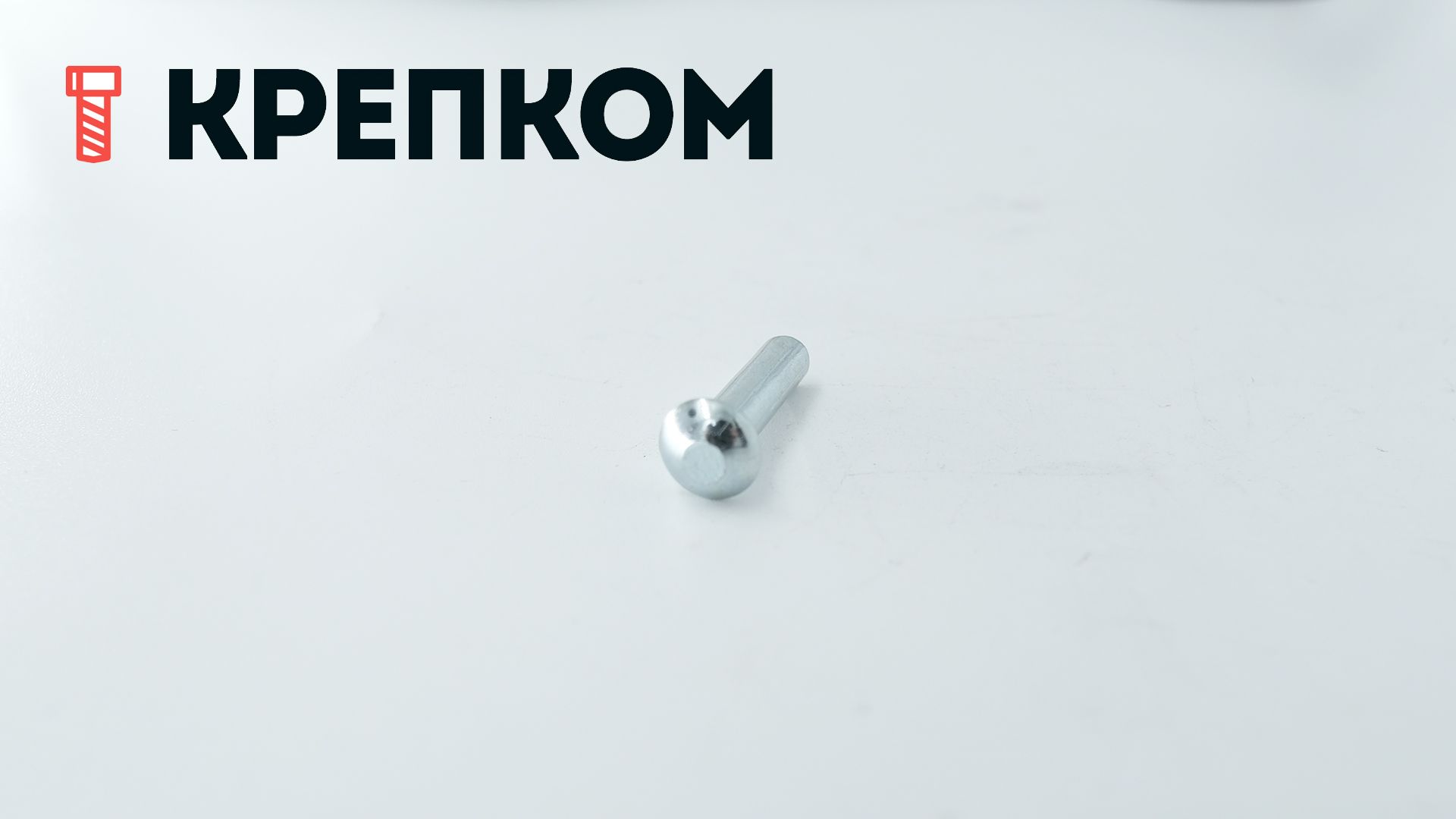

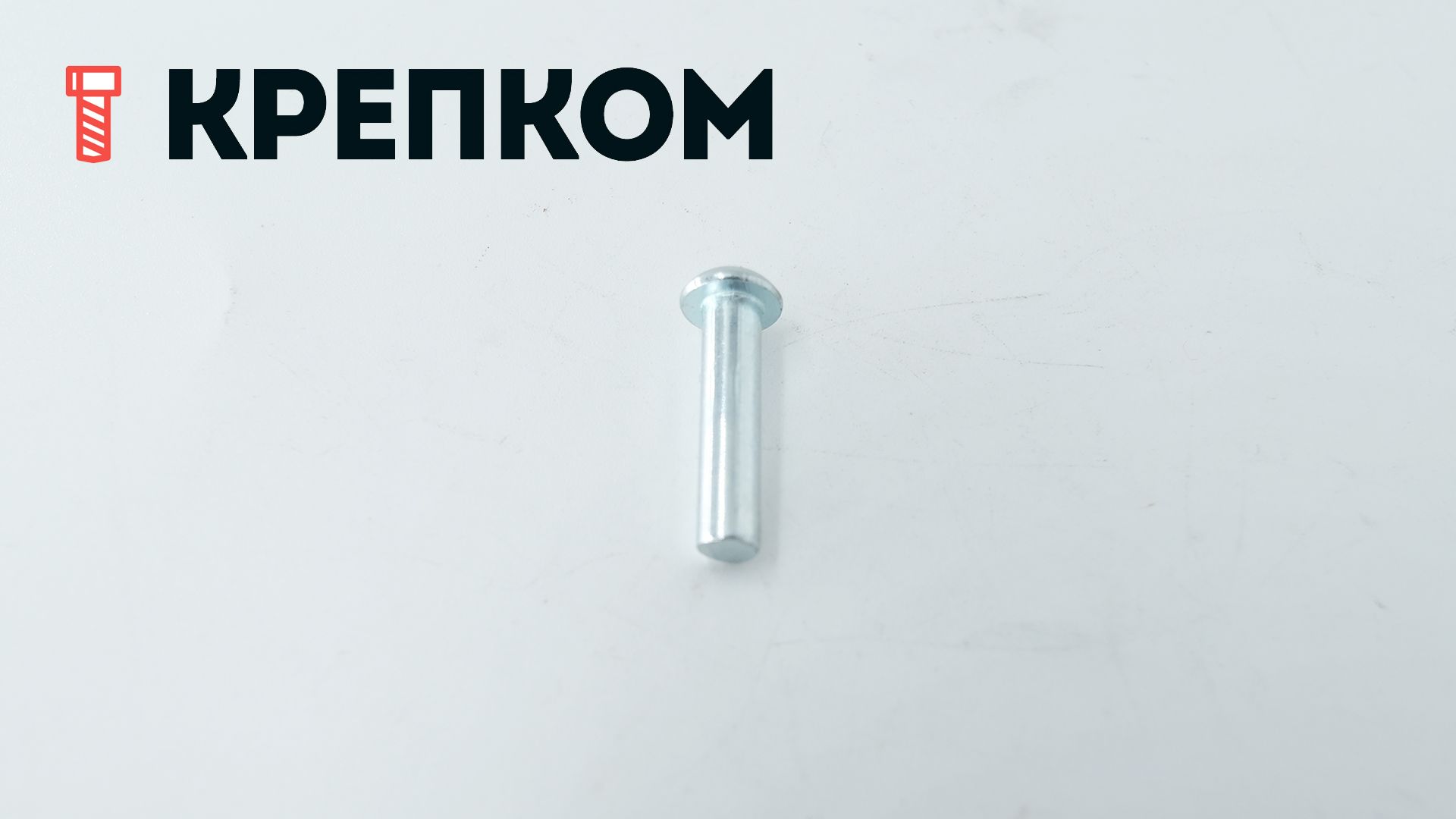

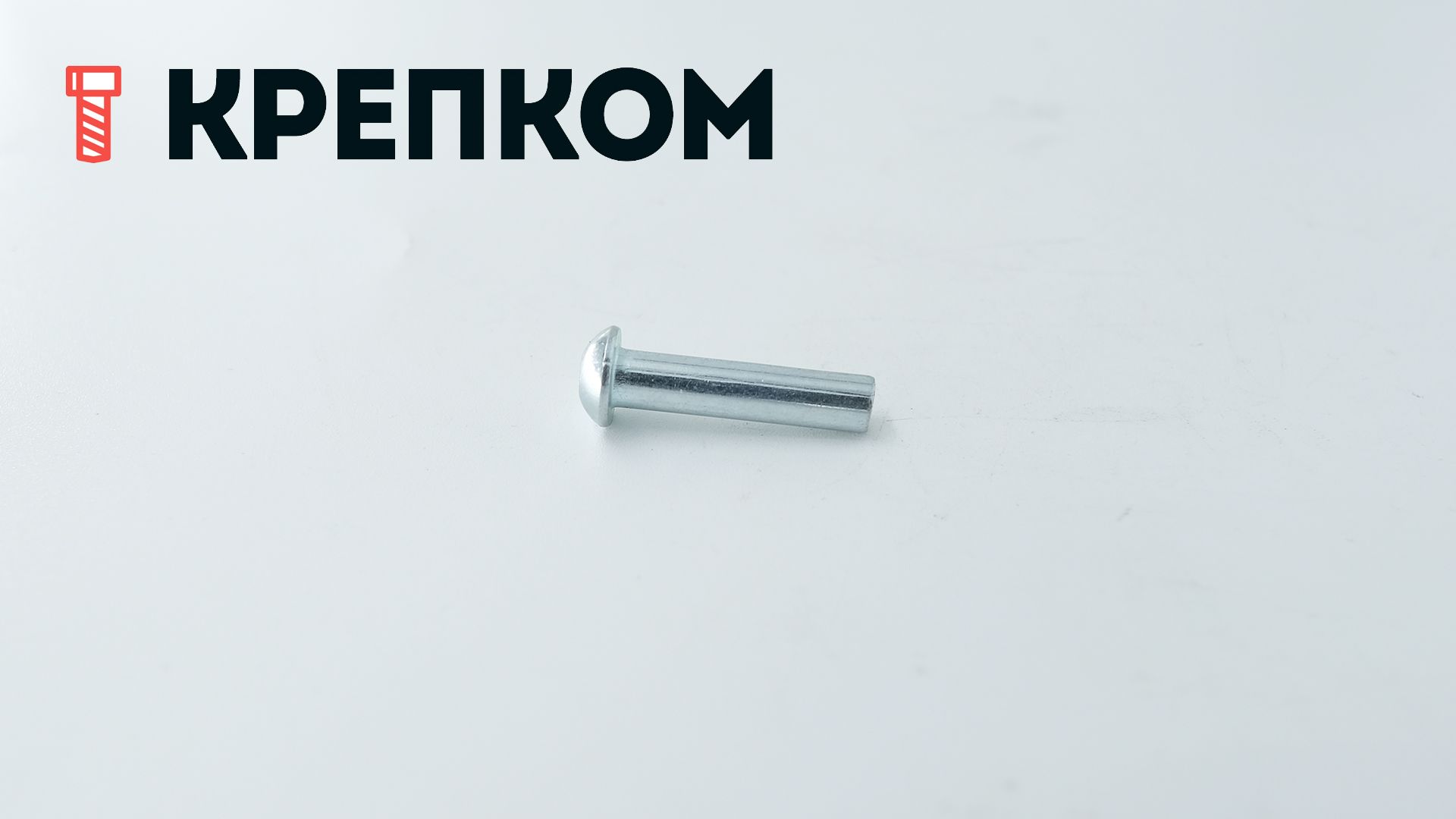

Заклепка под молоток с полукруглой головкой DIN 660, оцинкованная сталь
Код товара: WN00152197
Внешний вид товара может отличаться от представленного на изображении
- Для неразъемного соединения листовых материалов и плоских деталей между собой.
- Подходит для склепывания металлов и неметаллов.
- Стандарт: DIN 660, полнотелая под молоток.
- Полукруглая головка с гладкой обтекаемой поверхностью.
- Процесс клёпки производится при помощи молотка и специальной оправки.
- Для монтажа необходим доступ к обеим сторонам скрепляемых поверхностей.
- Оцинковка гальваническим способом продлевает срок службы в нормальных условиях с отсутствием агрессивного воздействия влаги, кислот и щелочей.
- Диаметр стержня: от 1 до 8 мм.
- Длина: от 2 до 48 мм.
Код товара
Диаметр (мм)
Длина (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм)
Длина (мм)
Наличие
Цена
Фасовка
Количество
Заклепка под молоток с полукруглой головкой 2х5 мм DIN 660, оцинкованная сталь
Диаметр (мм)
2
Длина (мм)
5
Диаметр (мм)
2
2
Длина (мм)
5
5
3
руб.
1 шт
Заклепка под молоток с полукруглой головкой 3х20 мм DIN 660, оцинкованная сталь
Диаметр (мм)
3
Длина (мм)
20
Диаметр (мм)
3
3
Длина (мм)
20
20
76796
шт
2
руб.
1 шт
Заклепка под молоток с полукруглой головкой 3х20 мм DIN 660, оцинкованная сталь, 100 шт
Диаметр (мм)
3
Длина (мм)
20
Диаметр (мм)
3
3
Длина (мм)
20
20
158
руб.
100 шт
Заклепка под молоток с полукруглой головкой 3х20 мм DIN 660, оцинкованная сталь, 200 шт
Диаметр (мм)
3
Длина (мм)
20
Диаметр (мм)
3
3
Длина (мм)
20
20
296
руб.
200 шт
Заклепка под молоток с полукруглой головкой 3х20 мм DIN 660, оцинкованная сталь, 500 шт
Диаметр (мм)
3
Длина (мм)
20
Диаметр (мм)
3
3
Длина (мм)
20
20
694
руб.
500 шт
Заклепка под молоток с полукруглой головкой 3х20 мм DIN 660, оцинкованная сталь, 1 000 шт
Диаметр (мм)
3
Длина (мм)
20
Диаметр (мм)
3
3
Длина (мм)
20
20
1295
руб.
1000 шт
Заклепка под молоток с полукруглой головкой 3х22 мм DIN 660, оцинкованная сталь
Диаметр (мм)
3
Длина (мм)
22
Диаметр (мм)
3
3
Длина (мм)
22
22
29954
шт
3
руб.
1 шт
Заклепка под молоток с полукруглой головкой 3х22 мм DIN 660, оцинкованная сталь, 100 шт
Диаметр (мм)
3
Длина (мм)
22
Диаметр (мм)
3
3
Длина (мм)
22
22
183
руб.
100 шт
Заклепка под молоток с полукруглой головкой 3х22 мм DIN 660, оцинкованная сталь, 200 шт
Диаметр (мм)
3
Длина (мм)
22
Диаметр (мм)
3
3
Длина (мм)
22
22
344
руб.
200 шт
Заклепка под молоток с полукруглой головкой 3х22 мм DIN 660, оцинкованная сталь, 500 шт
Диаметр (мм)
3
Длина (мм)
22
Диаметр (мм)
3
3
Длина (мм)
22
22
807
руб.
500 шт
Заклепка под молоток с полукруглой головкой 3х22 мм DIN 660, оцинкованная сталь, 1 000 шт
Диаметр (мм)
3
Длина (мм)
22
Диаметр (мм)
3
3
Длина (мм)
22
22
1505
руб.
1000 шт
Заклепка под молоток с полукруглой головкой 4х10 мм DIN 660, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
10
Диаметр (мм)
4
4
Длина (мм)
10
10
1
шт
4
руб.
1 шт
Заклепка под молоток с полукруглой головкой 4х10 мм DIN 660, оцинкованная сталь, 100 шт
Диаметр (мм)
4
Длина (мм)
10
Диаметр (мм)
4
4
Длина (мм)
10
10
275
руб.
100 шт
Заклепка под молоток с полукруглой головкой 4х10 мм DIN 660, оцинкованная сталь, 200 шт
Диаметр (мм)
4
Длина (мм)
10
Диаметр (мм)
4
4
Длина (мм)
10
10
516
руб.
200 шт
Заклепка под молоток с полукруглой головкой 4х10 мм DIN 660, оцинкованная сталь, 500 шт
Диаметр (мм)
4
Длина (мм)
10
Диаметр (мм)
4
4
Длина (мм)
10
10
1210
руб.
500 шт
Заклепка под молоток с полукруглой головкой 4х10 мм DIN 660, оцинкованная сталь, 1 000 шт
Диаметр (мм)
4
Длина (мм)
10
Диаметр (мм)
4
4
Длина (мм)
10
10
2258
руб.
1000 шт
Заклепка под молоток с полукруглой головкой 4х14 мм DIN 660, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
14
Диаметр (мм)
4
4
Длина (мм)
14
14
23887
шт
2
руб.
1 шт
Заклепка под молоток с полукруглой головкой 4х30 мм DIN 660, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
30
Диаметр (мм)
4
4
Длина (мм)
30
30
141
шт
5
руб.
1 шт
Заклепка под молоток с полукруглой головкой 4х30 мм DIN 660, оцинкованная сталь, 100 шт
Диаметр (мм)
4
Длина (мм)
30
Диаметр (мм)
4
4
Длина (мм)
30
30
364
руб.
100 шт
Заклепка под молоток с полукруглой головкой 4х30 мм DIN 660, оцинкованная сталь, 200 шт
Диаметр (мм)
4
Длина (мм)
30
Диаметр (мм)
4
4
Длина (мм)
30
30
684
руб.
200 шт
Заклепка под молоток с полукруглой головкой 4х30 мм DIN 660, оцинкованная сталь, 500 шт
Диаметр (мм)
4
Длина (мм)
30
Диаметр (мм)
4
4
Длина (мм)
30
30
1604
руб.
500 шт
Показать ещё
Оцинкованная заклепка под молоток DIN 660 с полнотелой ножкой и полукруглой закладной головкой применяется для соединения плоских элементов, к которым есть доступ с двух сторон. Заклепка ударная с полукруглой головкой помещается в отверстие в листах, диаметр которого на 0,1 мм превышает диаметр стержня. Ее головка жестко поддерживается, а свободный конец осаждается клепальным пневмомолотком. Полученной замыкающей головке придают полусферическую форму при помощи специальной обжимки.
Материал
Изготовлена из стали для холодной высадки и прессования, согласно DIN 1654-2, которая обеспечивает высокую прочность и жесткость заклепочного соединения. Временное сопротивление разрыву составляет не менее 290 Н/мм². Цинковое антикоррозийное покрытие предотвращает контактную и атмосферную коррозию.
Как рассчитать длину заклепки под молоток?
Измерьте толщину пакета скрепляемых материалов и к полученному значению прибавьте 1,5 диаметра стержня.
Аналоги:
- ГОСТ 10299-80 - заклепки с полукруглой головкой общемашиностроительного применения с диаметром стержня от 1 до 36 мм классов точности В и С.
- DIN 124 - заклёпки с полукруглой головкой под молоток стальные.
- ISO 1051 - заклёпки стальные под молоток, тип В.
Размеры
| Диаметр d1 номинальный | 1 | 2 | 2,5 | 3 | 4 | 5 | 6 | 7 | 8 | 10 |
| Диаметр головки d2 | 1,8 | 3,5 | 4,4 | 5,2 | 7 | 8,8 | 10,5 | 12,2 | 14 | 16 |
| Диаметр стержня min | 0,93 | 1,87 | 2,37 | 2,87 | 3,87 | 4,82 | 5,82 | 6,82 | 7,76 | 9,4 |
| Размер e max | 0,5 | 1 | 1,25 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 5 |
| Высота головки k | 0,6 | 1,2 | 1,5 | 1,8 | 2,4 | 3 | 3,6 | 4,2 | 4,8 | 6,5 |
все размеры указаны в мм
Характеристики
-
DIN660
-
ГОСТ10299-80
-
ISO1051
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Round head rivets
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
