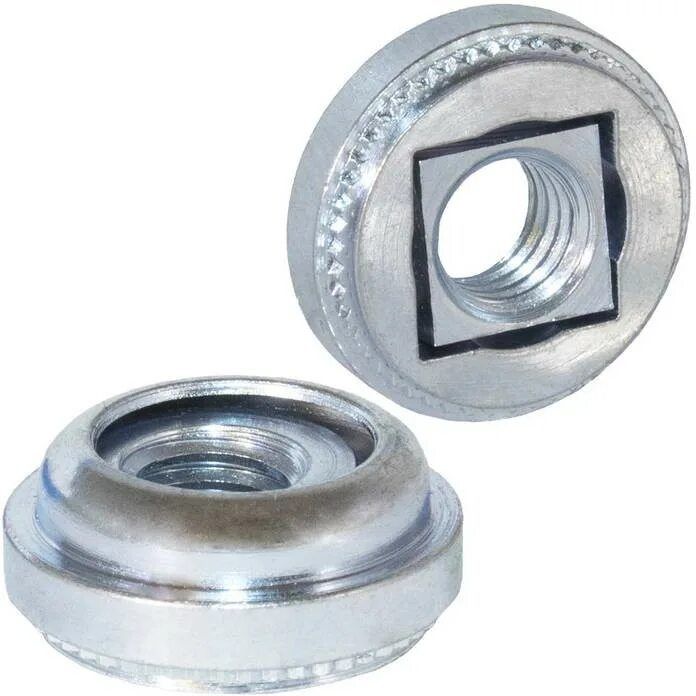

Гайка запрессовочная с подвижным сердечником тип AS, оцинкованная сталь

Запрессовочная гайка круглая типа AS предназначена для создания прочной и долговечной резьбовой точки крепления в тонколистовом металле. Идеально подходит для случаев, когда требуется усиленная внутренняя резьба, особенно в условиях повторных сборок и разборок. Применяется в машиностроении, производстве электротехнического оборудования, корпусов приборов, мебели из металла и других отраслях, где важны надёжность и точность крепления.

Особенности

• Подвижный сердечник гайки позволяет регулировать положение оси резьбы на 0,38 мм, что значительно упрощает монтаж конструкции.
• Зубчатое кольцо на установочной части обеспечивает надёжную фиксацию в материале и предотвращает проворачивание.
• Подходит для установки в листовой металл твердостью не выше HRB 150 (материал основания должен быть мягче гайки).
• Не требует дополнительной обработки отверстия после сверления или пробивки.
• Монтаж осуществляется без ударных нагрузок — с помощью пресса или специального оборудования, что исключает повреждение детали.

Преимущества

• Простой и быстрый монтаж.
• Надёжная фиксация без проворачивания.
• Подходит для автоматизированного производства.
• Прочное и долговечное резьбовое соединение для листового металла толщиной от 1 мм с высокой точностью позиционирования.
• Возможность установки крепежа в металл с окрашенной поверхностью, без повреждения краски.
• Отсутствие очага коррозии в отличие от технологии приварки крепежа.
• Поверхность покрыта цинком, что гарантирует устойчивость к коррозии и продлевает срок службы даже при эксплуатации во влажной среде.

Размеры

Резьба М х шаг, мм	Длина установочной части t, мм	Минимальная толщина металла, мм	Диаметр установочной части d1, мм	Диаметр бурта D, мм	Диаметр гайки d, мм	Высота гайки h, мм	Диаметр отверстия в металле, мм
М3х0,5	1,38	1,38	7,37	9,14	7,35	3,31	7,37+0,08
М4х0,7	0,97; 1,38	0,97; 1,38	9,28	11,18	9,35	3,31	9,35+0,08
М5х0,8	1,38	1,38	10,29	11,94	10,31	4,32	10,31+0,08
М6х1	1,38	1,38	12,96	15,25	13,08	5,34	13,08+0,08

Установка

1. В заранее проделанное отверстие вставляется юбка гайки.
2. При помощи специального оборудования производится запрессовка в лист металла.
3. Ответная деталь с помощью болта устанавливается с противоположной стороны.

Характеристики

• Единицы измерения
  шт
• Материал
  Оцинкованная сталь
