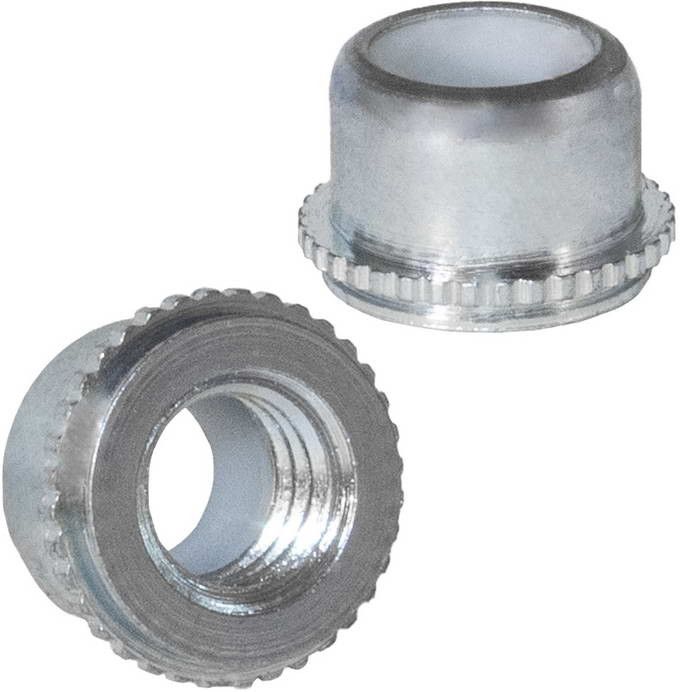

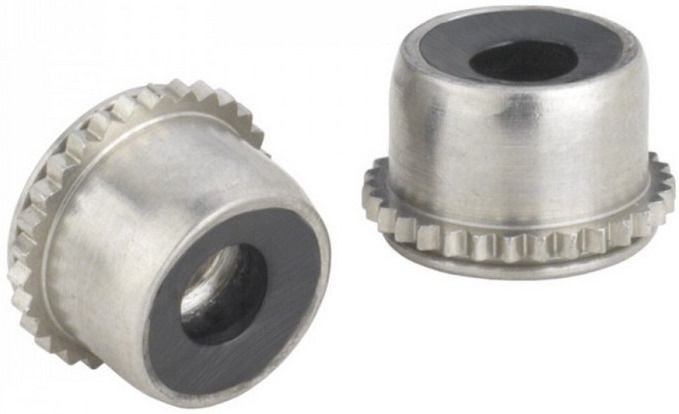

Гайка запрессовочная самоконтрящаяся, с нейлоновой вставкой, тип PL, оцинкованная сталь

Запрессовочная гайка круглая типа PL (с нейлоновой вставкой) предназначена для создания прочной и долговечной резьбовой точки крепления в тонколистовом металле. Идеально подходит для случаев, когда требуется усиленная внутренняя резьба, особенно в условиях повторных сборок и разборок. Применяется в машиностроении, производстве электротехнического оборудования, корпусов приборов, мебели из металла и других отраслях, где важны надёжность и точность крепления.

Особенности

• При монтаже гайки на болт, резьба болта деформирует нейлоновую вставку, что создает повышенное трение в резьбовой паре.
• Зубчатое кольцо на установочной части обеспечивает надёжную фиксацию в материале и предотвращает проворачивание.
• Кольцевая канавка на корпусе позволяет деформируемому металлу «затекать» в неё при запрессовке, создавая механическую блокировку/
• Подходит для установки в листовой металл твердостью не выше HRB 150 (материал основания должен быть мягче гайки).
• Не требует дополнительной обработки отверстия после сверления или пробивки.
• Монтаж осуществляется без ударных нагрузок — с помощью пресса или специального оборудования, что исключает повреждение детали.

Преимущества

• Простой и быстрый монтаж.
• Надёжная фиксация без проворачивания.
• Подходит для автоматизированного производства.
• Прочное и долговечное резьбовое соединение для листового металла толщиной 1 мм с высокой точностью позиционирования.
• Возможность установки крепежа в металл с окрашенной поверхностью, без повреждения краски.
• Отсутствие очага коррозии в отличие от технологии приварки крепежа.
• Поверхность покрыта цинком, что гарантирует устойчивость к коррозии и продлевает срок службы даже при эксплуатации во влажной среде.

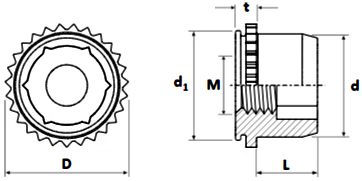

Размеры

Резьба М х шаг, мм	Длина установочной части t, мм	Минимальная толщина металла, мм	Диаметр зубчатой части D, мм	Диаметр установочной части d1, мм	Диаметр гайки d, мм	Длина гайки L, мм	Диаметр отверстия в металле, мм
М3х0,5	1,53	1	7,01	5,98	5,52	3,56	6+0,08
М4х0,7	1,53	1	8,54	7,48	7,01	4,2	7,5+0,08
М5х0,8	1,53	1	9	7,98	7,52	4,45	8+0,08

Установка

1. В заранее проделанное отверстие вставляется юбка гайки.
2. При помощи специального оборудования производится запрессовка в лист металла.
3. Ответная деталь с помощью болта устанавливается с противоположной стороны.

Характеристики

• Единицы измерения
  шт
• Материал
  Оцинкованная сталь
