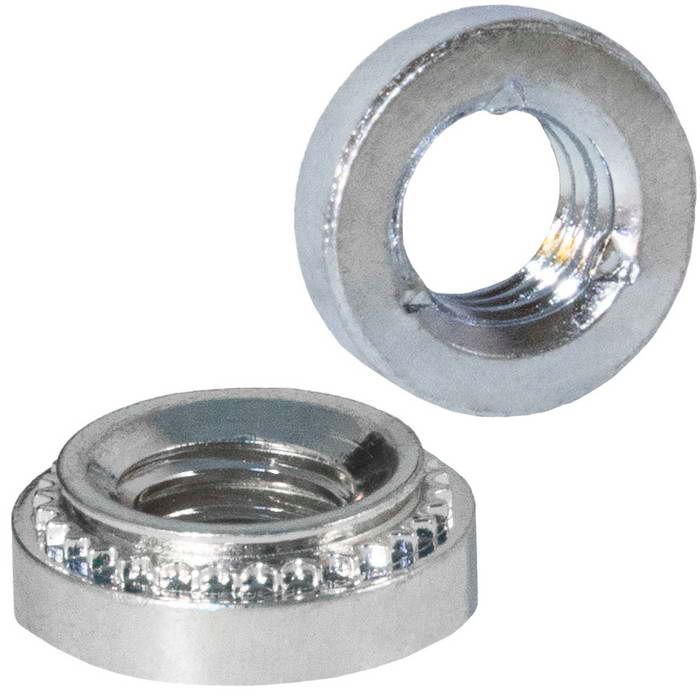

Гайка запрессовочная самоконтрящаяся тип SL, оцинкованная сталь

Запрессовочная гайка круглая типа SL предназначена для создания прочной и долговечной резьбовой точки крепления в тонколистовом металле. Идеально подходит для случаев, когда требуется усиленная внутренняя резьба, особенно в условиях повторных сборок и разборок. Применяется в машиностроении, производстве электротехнического оборудования, корпусов приборов, мебели из металла и других отраслях, где важны надёжность и точность крепления.

Особенности

• Стопорение резьбы осуществляется за счет увеличенной силы трения в резьбовой паре, полученной из-за деформации резьбового отверстия обжатием в трёх точках.
• Обратный конус с зубчатым кольцом на установочной части обеспечивает надёжную фиксацию в материале и предотвращает проворачивание.
• Кольцевая канавка на корпусе позволяет деформируемому металлу «затекать» в неё при запрессовке, создавая механическую блокировку/
• Подходит для установки в листовой металл твердостью не выше HRB 150 (материал основания должен быть мягче гайки).
• Не требует дополнительной обработки отверстия после сверления или пробивки.
• Монтаж осуществляется без ударных нагрузок — с помощью пресса или специального оборудования, что исключает повреждение детали.

Преимущества

• Простой и быстрый монтаж.
• Надёжная фиксация без проворачивания.
• Подходит для автоматизированного производства.
• Прочное и долговечное резьбовое соединение для листового металла толщиной от 1 мм с высокой точностью позиционирования.
• Возможность установки крепежа в металл с окрашенной поверхностью, без повреждения краски.
• Отсутствие очага коррозии в отличие от технологии приварки крепежа.
• Поверхность покрыта цинком, что гарантирует устойчивость к коррозии и продлевает срок службы даже при эксплуатации во влажной среде.

Размеры

Резьба М х шаг, мм	Длина установочной части t, мм	Минимальная толщина металла, мм	Диаметр установочной части d1, мм	Диаметр гайки d, мм	Длина гайки L, мм	Диаметр отверстия в металле, мм
М3х0,5	0,98; 1,38	1; 1,4	4,2	6,32	1,5	4,22+0,08
М4х0,7	0,98	1	5,38	7,87	2	5,41+0,08
М6х1	1,38	1,4	8,73	11,18	4,08	8,75+0,08

Установка

1. В заранее проделанное отверстие вставляется юбка гайки.
2. При помощи специального оборудования производится запрессовка в лист металла.
3. Ответная деталь с помощью болта устанавливается с противоположной стороны.

Характеристики

• Единицы измерения
  шт
• Материал
  Оцинкованная сталь
