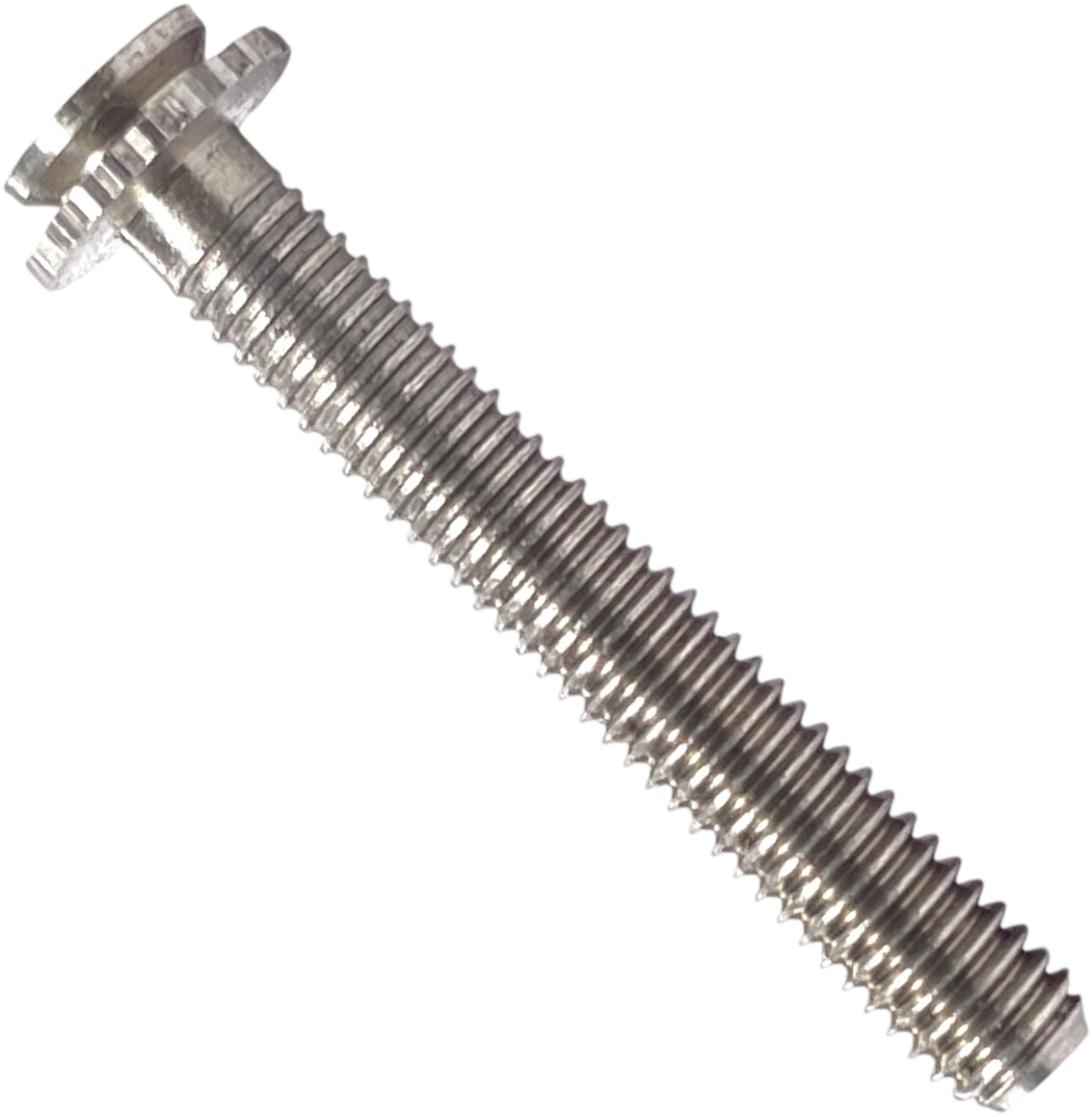

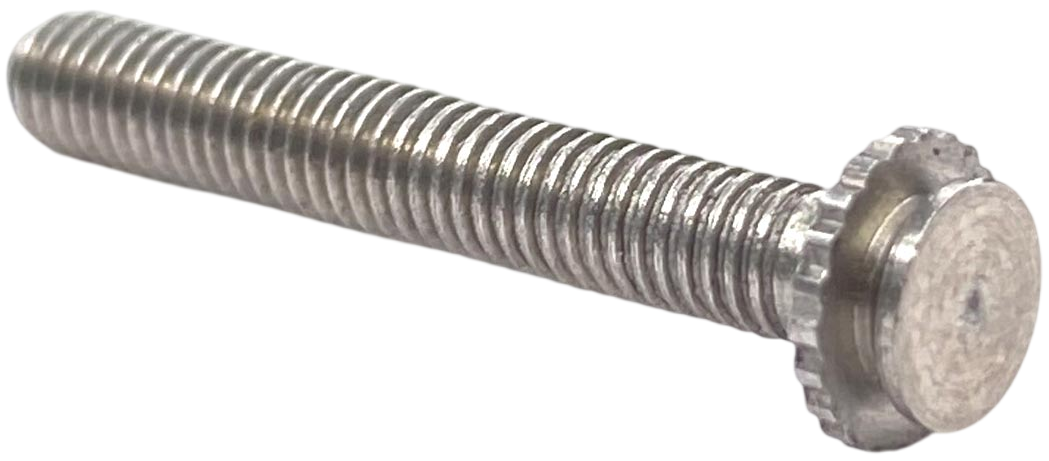

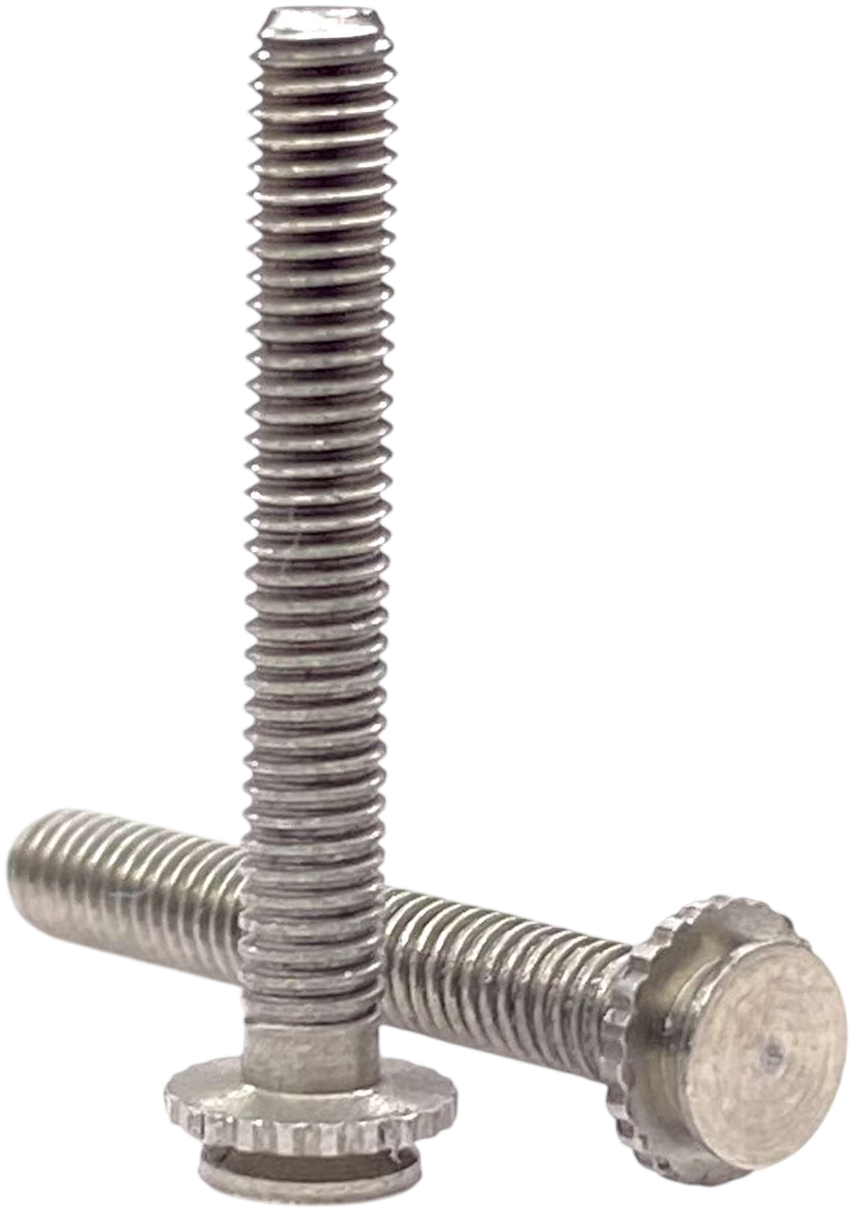

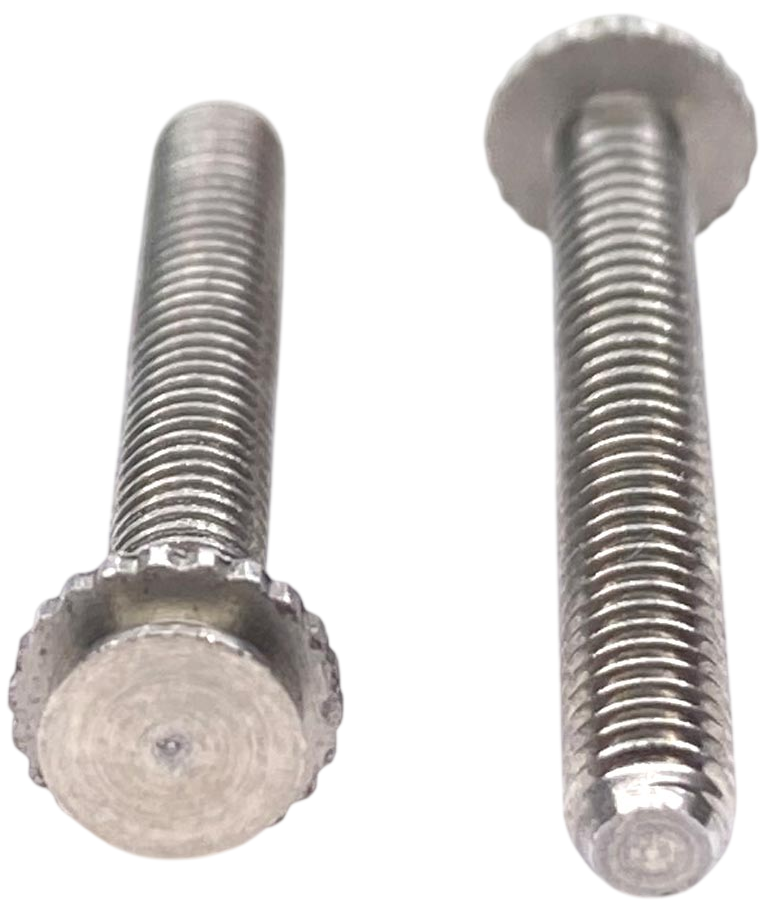

Шпилька резьбовая запрессовочная М3х10 мм тип CFHC, нержавеющая сталь

Шпилька резьбовая запрессовочная для глухих отверстий тип CFHC – вид крепежа, используемый в случаях, когда нужно добиться соединения, устойчивого к прокручиванию и высокой нагрузке. Имеет форму металлического стержня с резьбой, с одной стороны расположена конусная шляпка под которой находится зубчатое кольцо. При монтаже с помощью пресса установочная часть шпильки полностью утапливается в листовой материал с лицевой стороны. Используется для изготовления корпусов различного назначения, печатных плат. Невозможно демонтировать запрессованную шпильку без повреждения металлического листа.

Материал

Изготовлена из нержавейки, что позволяет ей выдерживать достаточно высокие нагрузки и делает ее устойчивой к различным внешним воздействиям: температурные колебания, вода и водяной пар, горюче-смазочные материалы и многие химические вещества.

Особенности

• Простой процесс монтажа.
• Прочное и долговечное резьбовое соединение для листового металла толщиной от 2,4 мм с высокой точностью позиционирования.
• Возможность установки крепежа в металл с окрашенной поверхностью, без повреждения краски.
• Зубья на корпусе позволяют избежать проворачивания, обеспечивают сопротивляемость к вырыванию.
• Устойчивость к коррозии благодаря нержавеющей стали.
• Не требует специальной обработки отверстия после сверления или пробивки.

Размеры

Установка

1. В заранее проделанное глухое отверстие вставляется шпилька.
2. При помощи специального оборудования или инструмента производится запрессовка в лист металла. За счет возрастающего усилия крепеж прижимается к поверхности детали, происходит деформация металла, и материал заготовки "затекает" в кольцевую канавку на шпильке, что обеспечивает надёжную фиксацию в листовом металле.
3. Ответная (присоединяемая) деталь с помощью гайки устанавливается с противоположной стороны.

Характеристики

• Шаг резьбы (мм)
  0,5
• Единицы измерения
  шт
• Артикул
  CFHC-M3-10
• Материал
  Нержавеющая сталь
