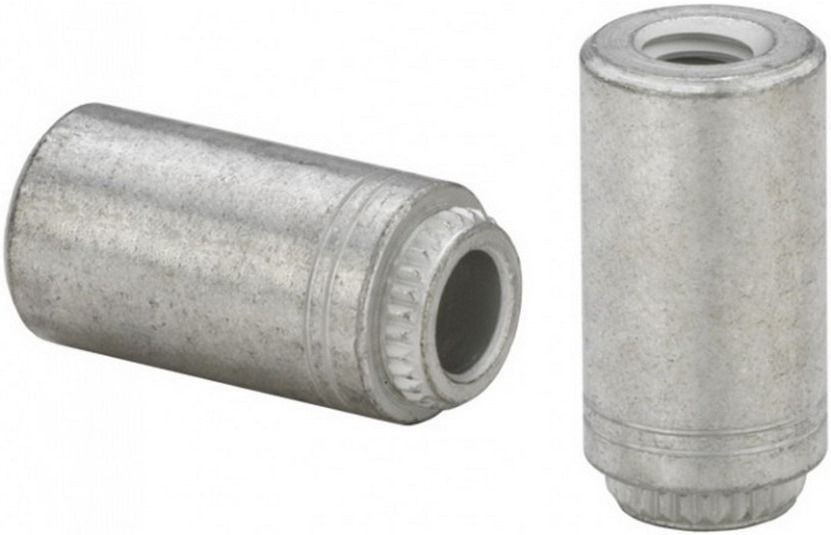

Втулка запрессовочная для печатных плат М3х0,4 мм KFE-M3-04, оцинкованная сталь

Код товара: WN00293749

Сталь оцинкованная (гальваническое цинкование)

3 фото

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

21 / шт руб.

Ваш консультант Анастасия

7 (921) 091-15-13

Для создания резьбовой точки крепления в печатных платах
Для дистанционной установки элементов
Насечки от проворачивания

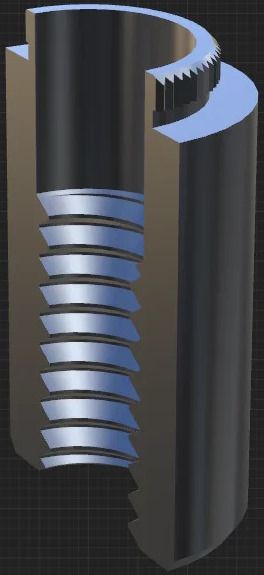

Сквозное резьбовое отверстие
Материал: оцинкованная сталь
Резьба: метрическая М3х0,4 мм

Подробнее

О товаре
Отзывы (0)

Втулкая цилиндрическая для печатных плат М3х0,4 мм KFE-M3-04 – это специальный крепеж, который применяется в радиоэлектронной аппаратуре, телекоммуникационном оборудовании и радиолюбительских конструкциях для создания резьбовой точки крепления. Его используют для установки в печатные платы, стекловолокно, фенолоальдегидный полимер, нейлон и органическое стекло. Втулка выполнена из оцинкованной стали.

Особенности

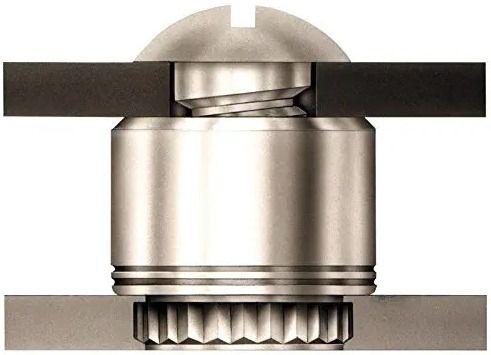

При монтаже с помощью пресса (без удара) зубчатая головка втулки полностью утапливается в отверстие печатной платы.
Оцинкованные стальная втулка не подвержена коррозии благодаря цинковому покрытию.
Зубцы втулки прорезают материал и защищают втулку от проворачивания.

Размеры

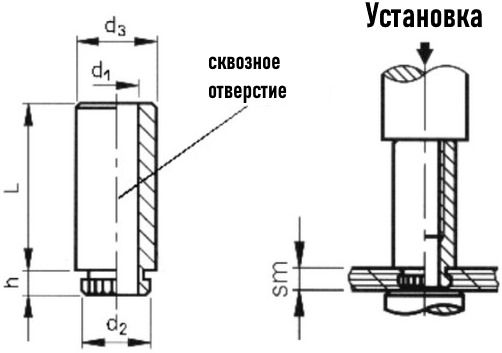

Втулкая запрессовочная для плат - схема

Резьба, d₁	М3
Шаг резьбы	0,4 мм
Диаметр отверстия в металле	4,2+0,08 мм
Диаметр, d₂	4,68±0,08 мм
Диаметр, d₃	5,56+0,13 мм
Высота, h	1,53 мм
Длина, L	4 мм
Толщина, sm	1,53 мм
Мин. расстояние от края заготовки до центра отверстия	4,4 мм

Нагрузки

Усилие при установке	2,2 кН
Крутящий момент	1,4 Н*м
Усилие выталкивания	290 Н

лабораторные испытания на листе стекловолокна

Характеристики

Шаг резьбы (мм)

0,4
Единицы измерения

шт
Артикул

KFE-M3-04
Материал

Оцинкованная сталь
Штрих код
