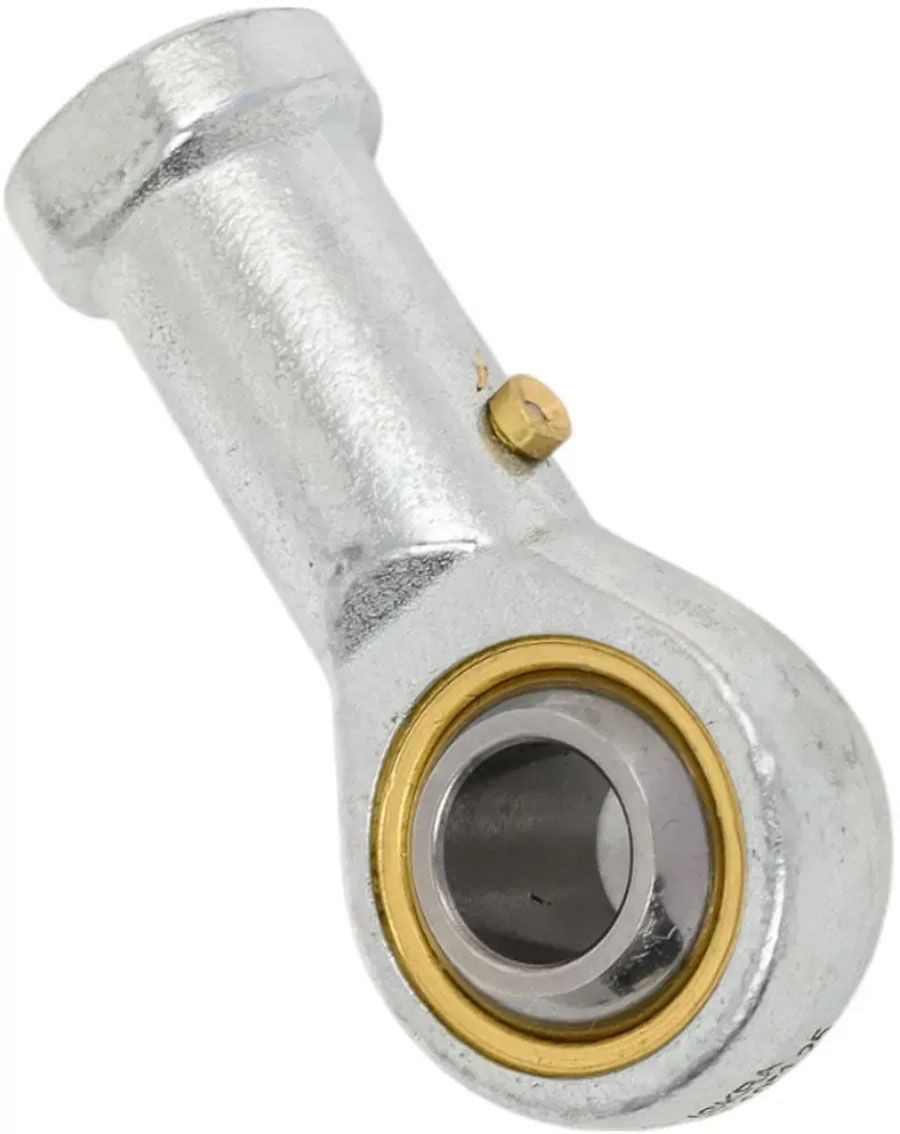

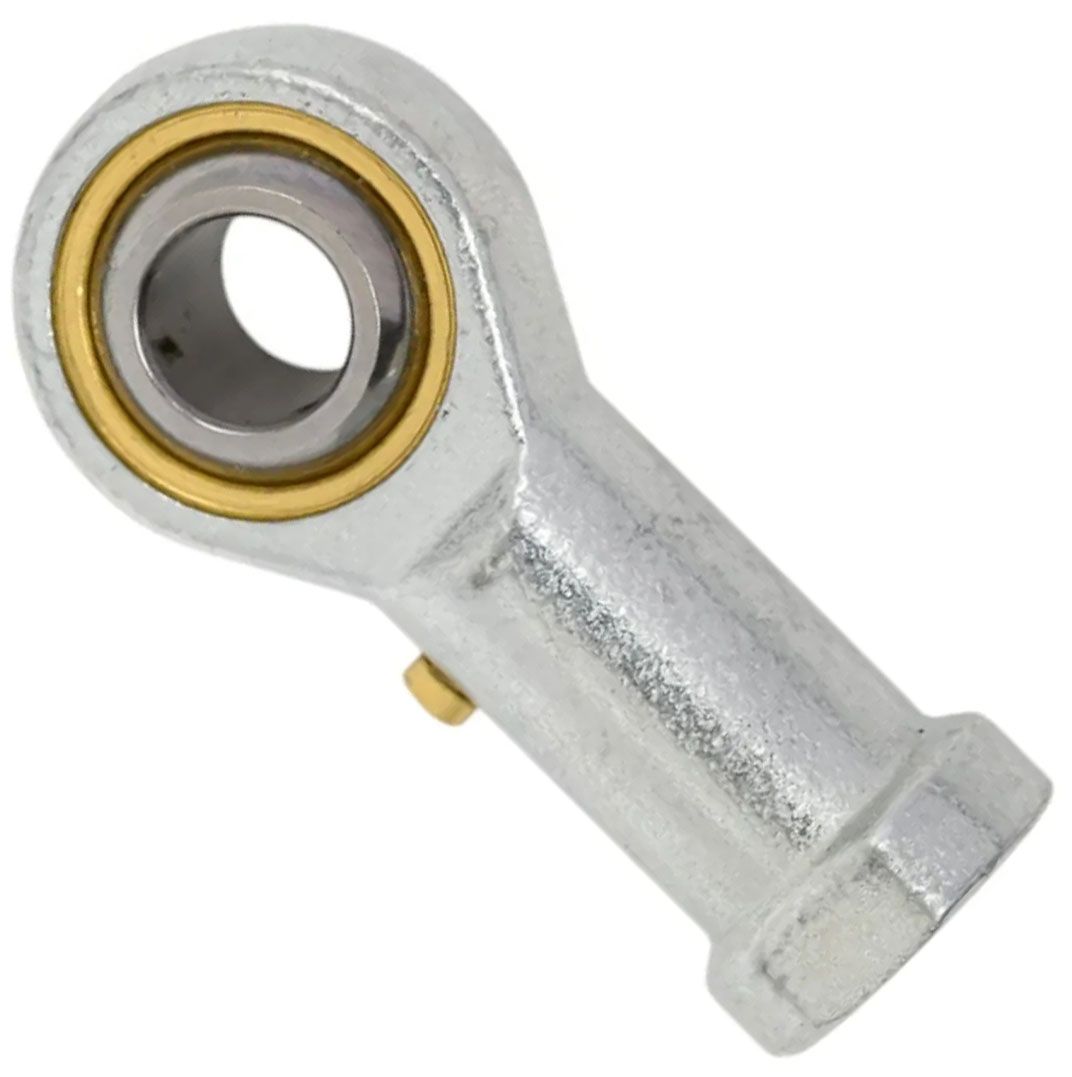

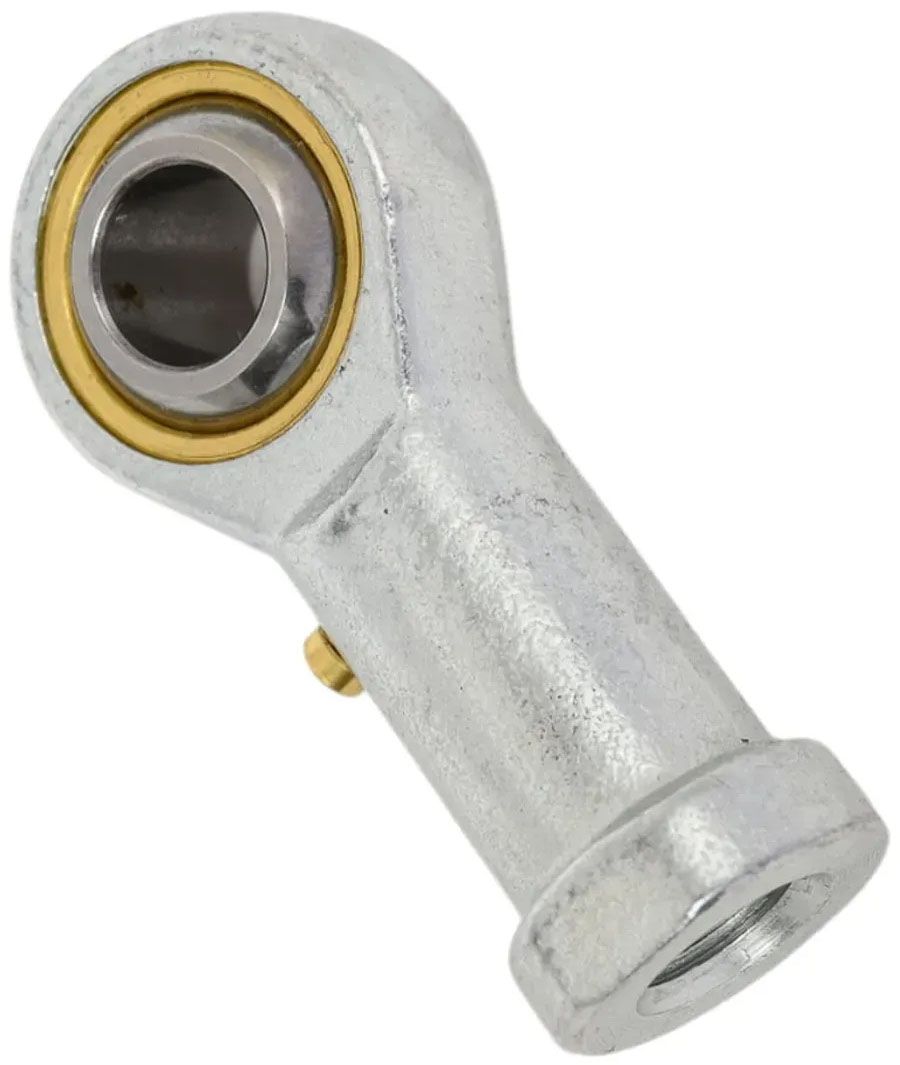

Шарнирный наконечник TSFL Iskra

Шарнирный наконечник TSFL Iskra - это прецизионный узел крепления с внутренней левой резьбой, который предназначен для передачи осевого усилия в кинематических парах с изменяющимся углом между осями соединяемых деталей. Относится к классу шарнирных подшипников с корпусом типа «вилка» (TS - Threaded Shank, Female - резьбовое отверстие в корпусе). Широко применяется в автоматизированных линиях, упаковщиках, пневмоцилиндрах и кривошипных прессах, где критически важна надежная работа при постоянных возвратно-поступательных движениях с перекосом до нескольких градусов.

Особенности

• Отличительной чертой является наличие левой метрической резьбы внутри корпуса, что позволяет использовать наконечник в механизмах с вращением в левую сторону (например, в паре с левым винтом) для исключения самооткручивания при вибрациях.
• Компенсирует угловые смещения сопрягаемых деталей (до 3°–5° в зависимости от исполнения) без потери передаваемого усилия, что снижает требования к точности изготовления посадочных мест на станках.
• Корпус изготовлен из конструкционной стали C45 с цинковым покрытием, что обеспечивает высокую механическую прочность и устойчивость к коррозии.
• Сочетание закаленной стальной втулки и бронзового вкладыша гарантирует низкий коэффициент трения, износостойкость и плавность хода даже при длительной эксплуатации без интенсивного износа.
• Конструкция с втулкой скольжения допускает угловое смещение соединяемых элементов, что компенсирует неточности монтажа и перекосы.
• Наличие масленки позволяет регулярно подавать смазку непосредственно в зону трения, что снижает износ, уменьшает трение и продлевает срок службы узла.
• Оцинкованное покрытие защищает корпус от атмосферной коррозии, что особенно важно при эксплуатации в условиях повышенной влажности или в неотапливаемых помещениях.

Применение

• Станки для печати: соединение рычагов и валов в механизмах подачи бумаги, красочных аппаратах и других узлах полиграфического оборудования.
• Упаковочные машины: передача усилия в механизмах резки, термосварки, дозирования и транспортировки упаковочных материалов.
• Кривошипно-шатунные механизмы: сопряжение шатунов с коленвалами и ползунами в преобразователях вращательного движения в поступательное.
• Пневматические цилиндры: соединение штока поршня с исполнительными механизмами (зажимами, толкателями, поворотными устройствами).
• Общее машиностроение: кинематические узлы конвейеров, подъемников, рольставней, сельскохозяйственной и строительной техники, где требуется подвижное соединение с возможностью углового перемещения.

Размеры

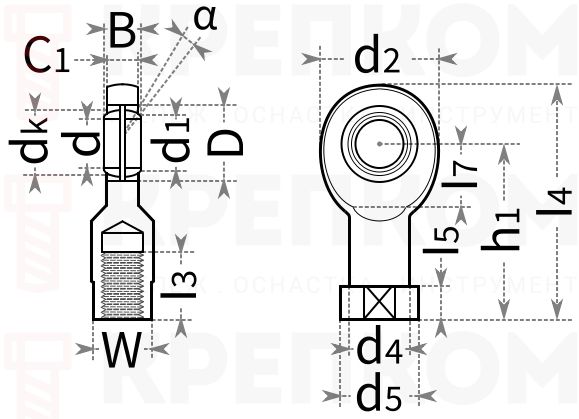

	Внутренний диаметр d	Наружный диаметр d2	Высота I5	Высота h1	Высота I7	Внутренний диаметр d4	Диаметр d1	Диаметр хвостовика d5	Длина I4	Длина резьбы I3	Диаметр сферы dk	Наружный диаметр D	Ширина В	Ширина W	Ширина С1
TSFL10 (угол α 13 °)	10	26	6,5	43	15	15	12,9	19	56	20	19,05	22	14	17	10,5
TSFL14 (угол α 16 °)	14	34	8	57	18	20	16,9	25	74	25	25,4	28	19	22	13,5
TSFL16 (угол α 15 °)	16	38	8	64	23	22	19,4	27	22	28	28,575	32	21	24	15
TSFL18 (угол α 15 °)	18	42	10	71	25	25	21,9	31	92	32	31,75	35	23	16,5	27
TSFL20 (угол α 14 °)	20	50	10	77	26	27,5	24,4	34	102	33	34,925	40	25	30	18
TSFL25 (угол α 15 °)	25	60	12	94	32	33,5	29,6	42	124	42	42,85	47	31	36	22

все размеры указаны в мм

Нагрузки

Артикул	Динамическая нагрузка, к/Н	Статическая нагрузка, к/Н
TSFL10	10	12
TSFL14	17	24
TSFL16	21,6	28,5
TSFL18	31	35
TSFL20	31,5	42,5
TSFL25	47,5	68

Характеристики

• Бренд
  Iskra
• Единицы измерения
  шт
• Материал
  Оцинкованная сталь
