Фитинговый упор для железнодорожных платформ 280х330х147 мм, K5712

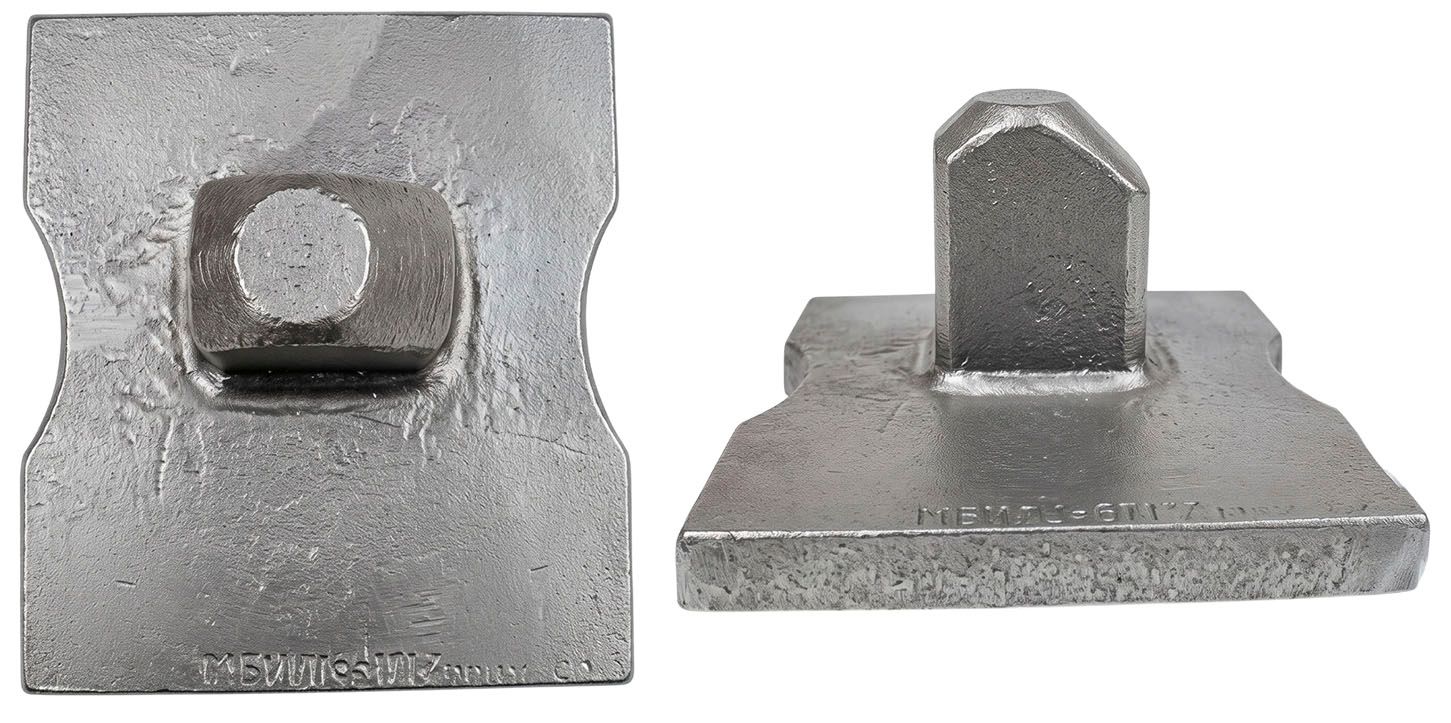

Фитинговый упор для железнодорожных платформ К5712 представляет собой силовой откидной направляющий элемент, предназначенный для точного позиционирования, надежного опирания и блокировки от продольного и поперечного сдвига крупнотоннажных морских контейнеров и контейнерных блок-модулей на специализированных и универсальных железнодорожных платформах. Изделие монтируется на несущие балки рамы вагона-платформы и рассчитано на сопряжение со стандартными нижними угловыми фитингами по стандарту ISO. Конструкция упора включает массивную опорную плиту размером 280×330 мм толщиной 12 мм, жестко приваренный к ней пирамидальный фиксирующий штырь (конус) рабочей высотой 100 мм со скошенными направляющими гранями, шарнирную монтажную проушину шириной 80 мм для возможности откидывания упора в нерабочее положение, а также боковые скобы-рукоятки для удобного ручного перевода конструкции. Металлоконструкция выполнена из высокопрочной конструкционной стали с защитным лакокрасочным покрытием, эффективно воспринимает колоссальные динамические срезающие перегрузки при маневровых соударениях, разгоне и торможении железнодорожного состава.

Перед подачей контейнера на платформу обязательно проверьте надежность фиксации упора в рабочем вертикальном положении и отсутствие посторонних предметов в зоне прилегания опорной плиты.

Преимущества

• Надежное удержание при толчках: жесткая геометрия конуса исключает смещение контейнера при резких торможениях, толчках на стрелочных переводах и роспуске вагонов с сортировочных горок.
• Трансформация рабочей зоны: возможность откидывания упора позволяет оперативно подготовить вагон под колесную или гусеничную технику, металлопрокат и негабаритные грузы без срезания крепежа с рамы.
• Самоцентрирование фитинга: скошенные грани фиксирующего штыря направляют угловой фитинг точно на опорную плиту, облегчая работу крановщика при погрузке.
• Долговечность в тяжелых условиях: качественная конструкционная сталь и антикоррозийное покрытие гарантируют устойчивость к перепадам температур от −50 до +50 °C, обледенению и реагентам.
• Удобство эксплуатации: наличие специальных боковых ручек-скоб обеспечивает безопасность и быстроту перевода упора персоналом станции.

Сферы применения

• Специализированные длиннобазные железнодорожные фитинговые платформы (модели 13-401, 13-9004, 13-2114, 13-6987 и аналоги): оснащение постоянных посадочных постов.
• Универсальные платформы с комбинированным настилом: оборудование откидными упорами для мультимодальных грузоперевозок.
• Транспортировка крупнотоннажных морских контейнеров 20, 40 и 45 футов (типов DC, HC, Open Top, Flat Rack, танк-контейнеров).
• Перевозка мобильных блочно-модульных зданий, аппаратных боксов и тяжелого технологического оборудования на железнодорожном ходу.

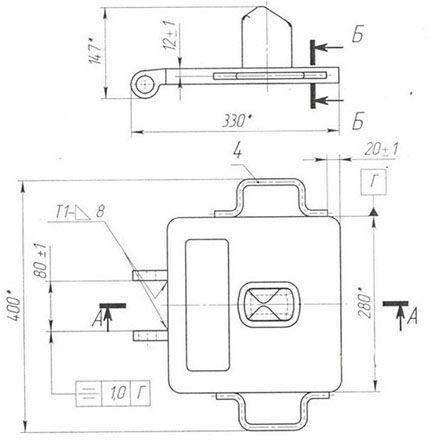

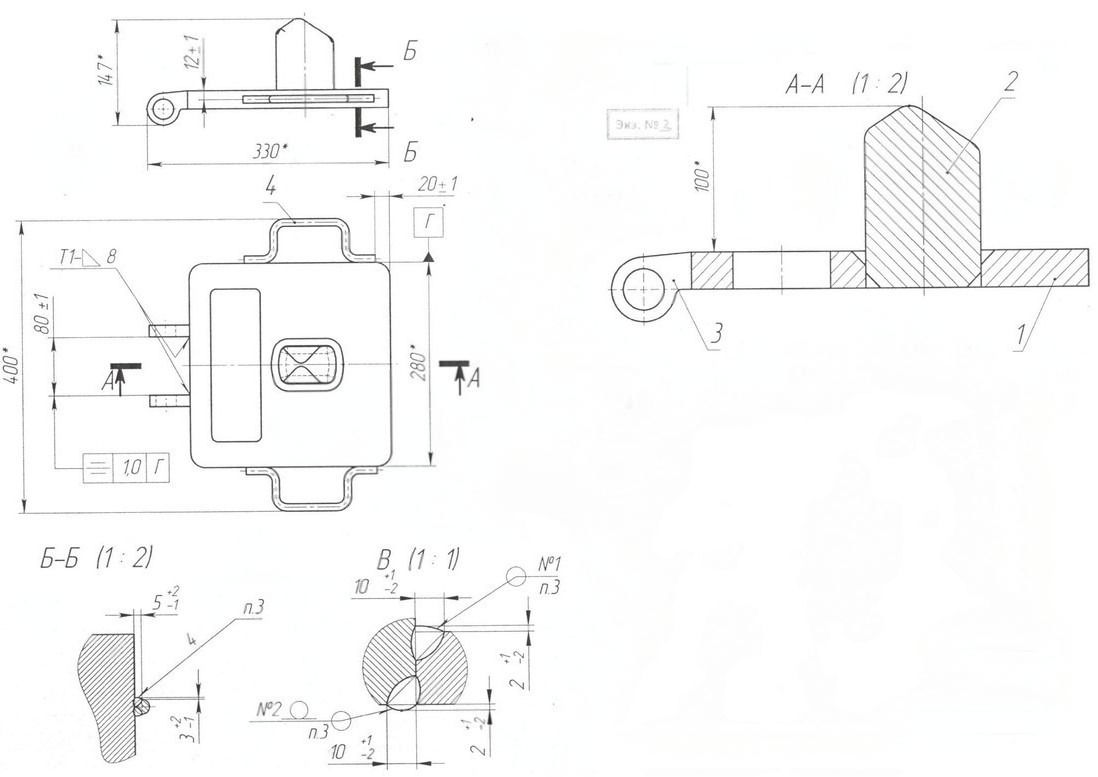

Размеры

Характеристики

• Единицы измерения
  шт
• Вес (г)
  4000
• Артикул
  K5712
• Материал
  Легированная сталь
