Откидной замок-твистлок контейнеровоза

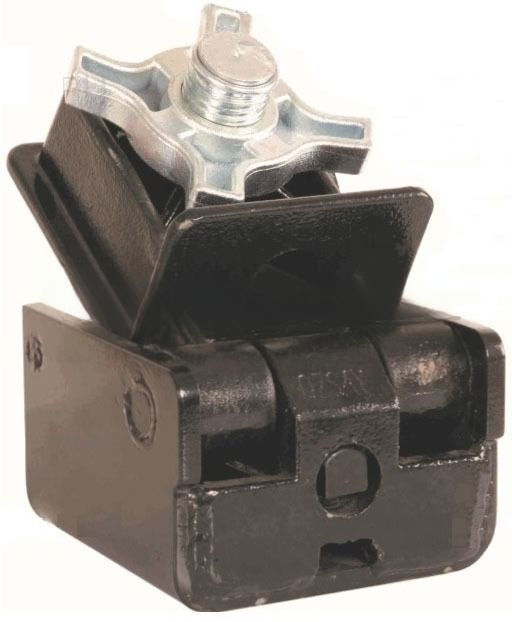

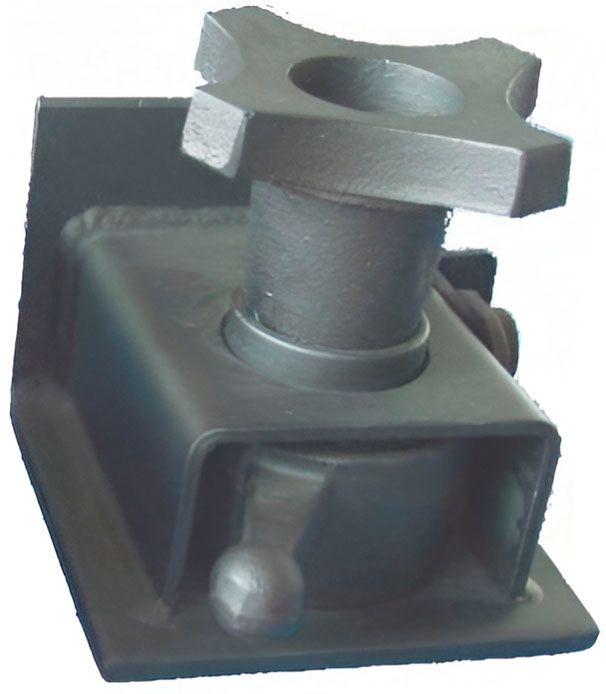

Откидной замок-твистлок для контейнеровоза, FB 88-14 V представляет собой специализированный силовой механизм, предназначенный для крепления морских и железнодорожных контейнеров к несущей раме автомобильных полуприцепов, прицепов и комбинированных контейнеровозных шасси. Главное конструктивное преимущество откидной модели заключается в шарнирном поворотном узле: при необходимости твистлок легко переводится из вертикального рабочего положения в опущенное боковое состояние, полностью освобождая опорную плоскость платформы. Это решение является обязательным для универсальных полуприцепов-контейнеровозов, рассчитанных на перевозку различных комбинаций тары (например, двух 20-футовых контейнеров либо одного 40-футового), позволяя сложить промежуточные замки заподлицо с настилом, чтобы они не упирались в днище длинномерного контейнера. Модель оснащена винтовой притяжкой с массивной четырехлучевой зажимной гайкой-маховиком для жесткой безлюфтовой фиксации углового фитинга стандарта ISO 1161 и надежным стопорным фиксатором положения. Корпус и монтажное основание изготовлены из конструкционной стали марки Q235B с высокой стойкостью к ударным и вибрационным нагрузкам. Поверхность защищена свариваемой черной грунтовой краской, предохраняющей металл от атмосферной коррозии, влаги и агрессивных дорожных противогололедных реагентов.

Перед погрузкой контейнера обязательно убедитесь, что откидные твистлоки надежно зафиксированы стопорным механизмом в рабочем вертикальном положении (либо полностью опущены в нерабочем), а после посадки фитинга зажимная гайка плотно затянута до полной выборки люфта.

Преимущества

• Универсальность полуприцепа-контейнеровоза: возможность оперативной перенастройки шасси под перевозку 1×40', 2×20' или 1×20' контейнера по центру без демонтажа крепежных узлов с рамы.
• Жесткая безлюфтовая стяжка: резьбовой шток и массивная гайка-маховик плотно притягивают угловой фитинг к опорной плите, полностью устраняя раскачку, биение и шум при движении по неровным дорогам.
• Высокая механическая прочность: монолитная шарнирная ось и мощный стальной короб устойчивы к постоянным вибрационным ударам, скручиванию шасси и продольным перегрузкам при экстренном торможении автопоезда.
• Отличная свариваемость: конструкционная сталь Q235B гарантирует глубокий провар и высокое качество сварного шва при монтаже на любые отечественные и импортные рамные стали (09Г2С, S355, Ст3сп).
• Простота обслуживания: открытая компоновка шарнира и резьбового узла обеспечивает удобный доступ для регулярной очистки и нанесения смазки в условиях автотранспортного предприятия.

Сферы применения

• Универсальные полуприцепы-контейнеровозы (Schmitz Cargobull, Krone, Kögel, Wielton, Тонар, Grunwald, ЧМЗАП, Новтрак): оснащение средних и вспомогательных замковых постов рамы.
• Бортовые тягачи и грузовые автомобили (КАМАЗ, МАЗ, MAN, Scania, Volvo, Shacman): переоборудование кузовных платформ под перевозку контейнеров с сохранением ровного настила пола.
• Тяжелые низкорамные тралы и раздвижные прицепы: установка на выдвижные уширители и промежуточные балки для транспортировки блок-модулей и негабаритных емкостей.
• Внутрипортовые терминальные полуприцепы: быстрая адаптация техники под обработку разнотипных порожних и груженых контейнеров.

Инструкция по применению

1. Монтаж на шасси: установите монтажную опору твистлока FB 88-14 V на лонжерон или поперечную балку полуприцепа согласно координатной сетке стандарта ISO и выполните круговую обварку расчетным швом.
2. Перевод в рабочее положение: поднимите замковый узел на шарнире в вертикальное положение и зафиксируйте его стопорным пальцем.
3. Подготовка к погрузке: ослабьте нижнюю прижимную гайку и сориентируйте запирающую головку цапфы вдоль продольной оси транспортного средства.
4. Посадка и фиксация: плавно опустите контейнер на раму, поверните цапфу на 90° в поперечное положение и затяните гайку-маховик до упора для плотной фиксации углового фитинга.
5. Складывание замка: для перевозки длинномерного контейнера поверх промежуточного поста освободите стопор шарнира и откиньте узел вниз/в сторону заподлицо с плоскостью рамы.

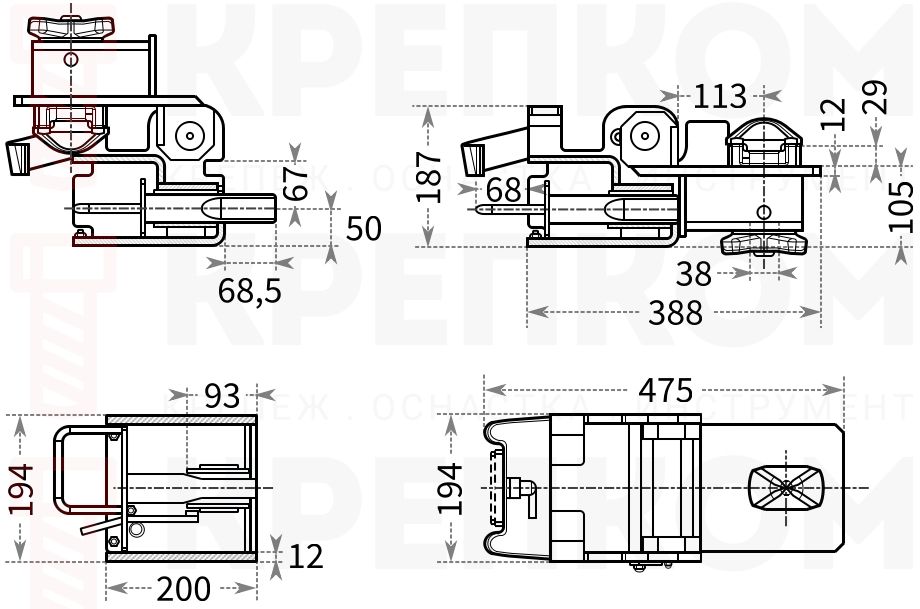

Размеры

Характеристики

• Единицы измерения
  шт
• Вес (г)
  13000
• Артикул
  FB 88-14 V
• Материал
  Углеродистая сталь
