Твистлок MacGregor T1-2 с двумя поворотными головками 167х110х132 мм

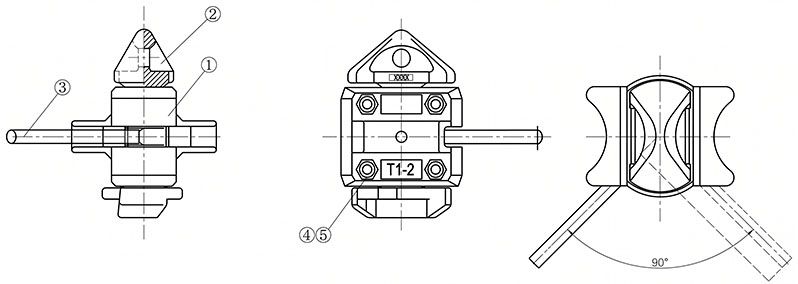

Промежуточный ручной твистлок MacGregor с двумя поворотными головками, T1-2 представляет собой силовой межфитинговый замок, предназначенный для жесткого вертикального соединения морских контейнеров между собой во втором, третьем и последующих ярусах штабеля. Изделие устанавливается непосредственно в сопрягаемые угловые фитинги стандарта ISO 1161 (между верхним фитингом нижнего контейнера и нижним фитингом верхнего контейнера), блокируя смещение тары под действием опрокидывающих, ветровых и динамических нагрузок при бортовой и килевой качке судна. Конструкция твистлока выполнена по всемирно признанному морскому стандарту MacGregor и включает в себя разъемный корпус из высокопрочной литой стали ZG270-500, стянутый четырьмя болтами М10, а также спаренный кованый вал с двумя конусными головками из стали 45#. Внутренний механизм оснащен пружинами и фиксирующими шариками диаметром 12 мм из нержавеющей стали, гарантирующими четкую фиксацию рабочего положения рукоятки и исключающими самопроизвольное отпирание от вибраций. Изделие имеет официальный сертификат типового одобрения морского регистра DNV GL, подтверждающий разрушающую нагрузку на растяжение до 500 кН (50 тонн) и на срез до 420 кН (42 тонны). Защита методом горячего цинкования толщиной 75 мкм гарантирует абсолютную стойкость металла к коррозии в агрессивной атмосфере соляного тумана и при постоянном заливании забортной водой.

Перед проведением погрузочно-разгрузочных работ и подъемом контейнеров обязательно проверьте положение рукояток всех промежуточных твистлоков: рычаги должны быть переведены в положение «закрыто» под углом 90° с четкой посадкой шарикового стопора в паз.

Преимущества

• Сертификация ведущим классификационным обществом: официальный сертификат DNV GL гарантирует соответствие международным нормам крепления грузов на судах (GL Rules and Guidelines for Stowage and Lashing of Containers).
• Колоссальный запас прочности: безопасная рабочая нагрузка (SWL) составляет 250 кН (25 т) на растяжение и 210 кН (21 т) на сдвиг при отсутствии остаточных деформаций под контрольной нагрузкой до 313 кН.
• Двойная фиксация одним движением: синхронный поворот верхней и нижней конусных головок на 90° обеспечивает одновременное жесткое замыкание обоих угловых фитингов одним оператором.
• Устойчивость к соляной коррозии и обледенению: плотный слой горячего цинка (75 мкм) и нержавеющие компоненты стопорного механизма предотвращают заклинивание замка даже при суровых арктических переходах.
• Ремонтопригодная конструкция: стяжка корпуса на четырех внешних болтах М10×40 позволяет при необходимости разобрать корпус для ревизии, очистки или замены изношенных пружин.

Сферы применения

• Контейнеровозы океанского и морского плавания: вертикальное соединение 20-, 40- и 45-футовых контейнеров в штабелях на палубах и крышках трюмов.
• Морские и речные грузовые баржи: раскрепление контейнеров при перевозке негабаритных модулей в многоярусной конфигурации.
• Сухие портовые терминалы и тыловые склады: надежная ветровая блокировка многоярусных штабелей порожних и груженых контейнеров в зонах повышенных ветровых нагрузок.
• Модульное строительство: межблочное скрепление модулей из морских контейнеров при возведении двух- и трехэтажных мобильных городков, штабов и общежитий.

Инструкция по применению

1. Осмотр перед монтажом: убедитесь в отсутствии механических деформаций конусов, легкости хода рукоятки и целостности цинкового защитного слоя.

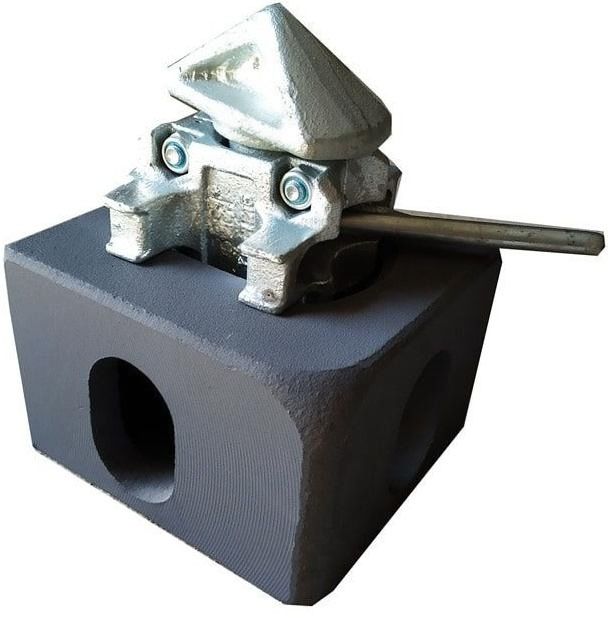

2. Установка в нижний контейнер: переведите рукоятку в положение «открыто» и опустите нижний конус твистлока T1-2 в верхний угловой фитинг установленного контейнера.
3. Посадка верхнего контейнера: краном или спредером плавно опустите верхний контейнер так, чтобы верхние конусы установленных замков полностью зашли в его нижние угловые фитинги.

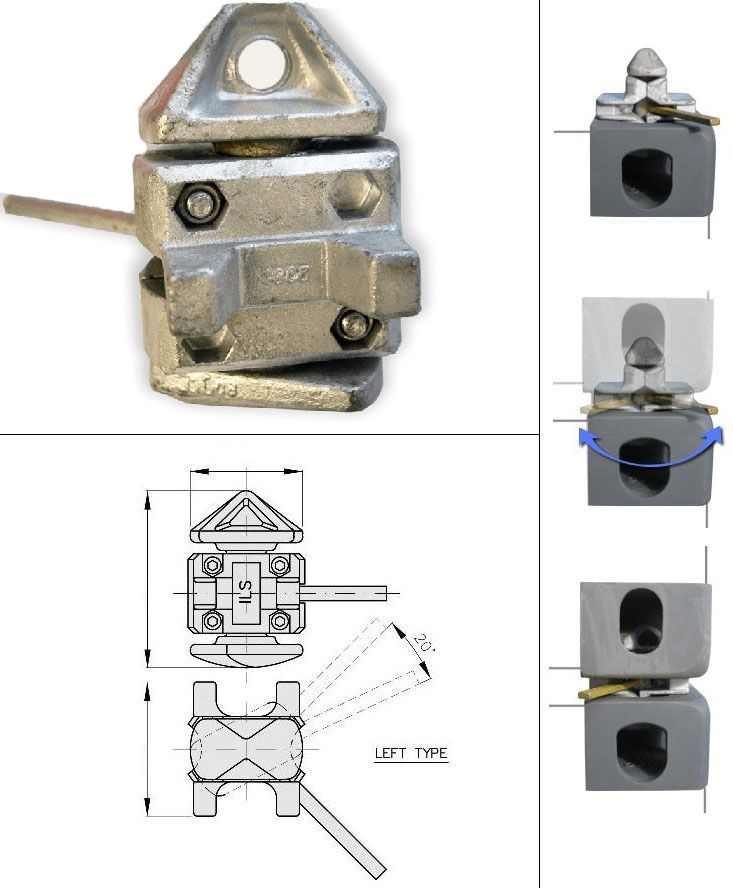

4. Запирание механизма: переведите рукоятку твистлока на 90° в рабочее положение «закрыто» до характерного щелчка подпружиненного шарика в фиксирующем гнезде.
5. Контрольная проверка: визуально убедитесь, что все рукоятки на ярусе расположены в одной плоскости и ориентированы в сторону запирания штабеля.

Размеры

Характеристики

• Единицы измерения
  шт
• Вес (г)
  6000
• Артикул
  T1-2
• Материал
  Нержавеющая сталь
• Штрих код
