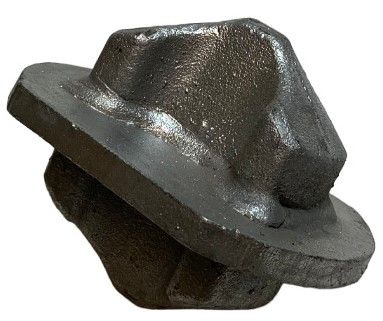

Конус штабелирующий одинарный SC-1A

Конус контейнерный штабелирующий одинарный SC-1A (артикул SC-1A / модель Stacking Cone, габариты по чертежу 126×140×120 мм) представляет собой силовой межъярусный элемент центрирования и фиксации, предназначенный для предотвращения горизонтального смещения морских контейнеров при их многоярусном штабелировании. Упор устанавливается между смежными угловыми фитингами стандарта ISO 1161 верхнего и нижнего контейнеров, блокируя продольные и поперечные срезающие сдвиги под воздействием ветрового напора, вибраций и динамической качки судна. Изделие состоит из двух оппозитно направленных конических выступов и центральной опорной пластины толщиной 12 мм, которая равномерно передает вертикальную весовую нагрузку на опорные площадки фитингов. Металлоконструкция изготовлена из высокопрочной низколегированной стали марки 16 Mn (в ряде спецификаций — сталь 40Cr) с расчетной безопасной рабочей нагрузкой на сдвиг (SWL) 210 кН (21 т) и предельным разрушающим усилием (BL) до 420 кН (42 т). Конус находит широкое применение на судах-контейнеровозах, терминальных складах и при возведении модульных сооружений.

Установку конусов разрешается выполнять только в исправные, очищенные от грязи и наледи фитинги.

Преимущества

• Эффективная защита от среза: высокая твердость и вязкость стали 16 Mn / 40Cr гарантируют сохранение пространственного положения штабеля при экстремальных штормовых перегрузках до 42 тонн.
• Точное центрирование: скошенные грани конусов направляют нижний фитинг верхнего контейнера точно на посадочное место, ускоряя крановые операции.
• Абсолютная эксплуатационная надежность: отсутствие шарниров, резьб и пружин исключает риск механического отказа при попадании песка, грязи и обледенении.
• Снижение контактных деформаций: толстая центральная пластина 12 мм предотвращает продавливание контактных зон угловых фитингов.
• Универсальность: одинаково эффективен на морских контейнеровозах, тыловых портовых площадках и в модульном строительстве.

Сферы применения

• Палубы судов-контейнеровозов, сухогрузов и крышки трюмов: промежуточная фиксация контейнеров в штабелях.
• Портовые накопители, сухие порты и тыловые депо: послойная стабилизация контейнеров от ветрового сдвига.
• Быстровозводимые модульные городки и мобильные комплексы: вертикальное позиционирование блок-контейнеров.
• Морские и речные баржи: раскрепление контейнерных партий и технологических модулей.

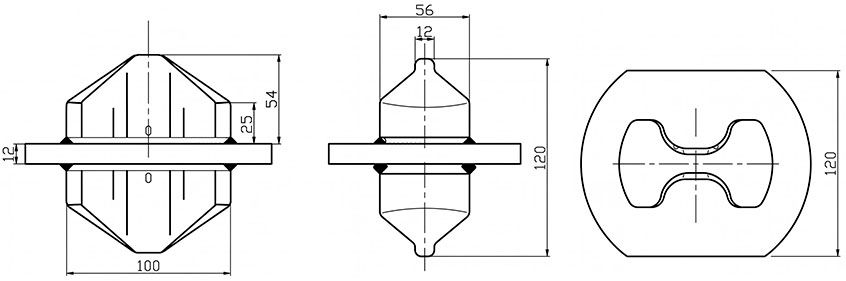

Размеры

Характеристики

• Единицы измерения
  шт
• Вес (г)
  3600
• Артикул
  SC-1A
• Материал
  Сталь 40Cr
