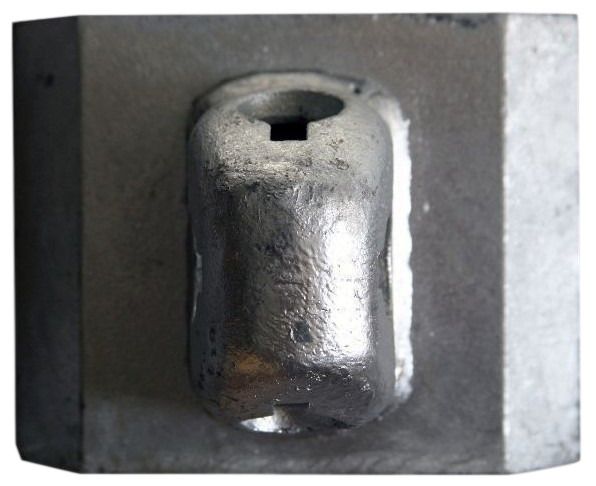

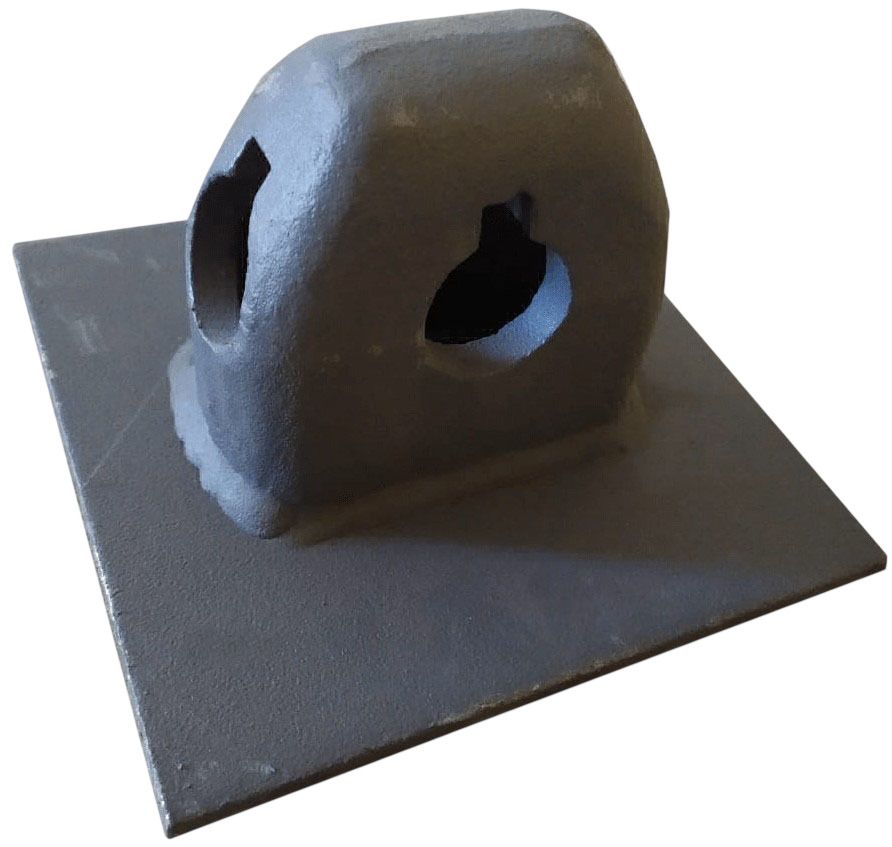

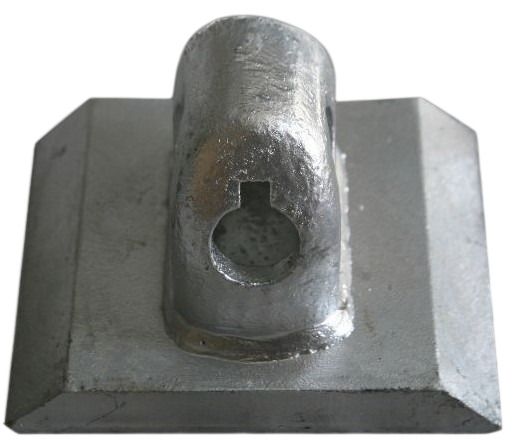

Конус штабелирующий приварной «ласточкин хвост» GC-2A-55

Приварной штабелирующий конус «ласточкин хвост» GC-2A-55 представляет собой высокопрочный палубный позиционирующий элемент, предназначенный для предотвращения горизонтального сдвига и поперечного смещения морских контейнеров и контейнерных блок-модулей на палубах судов, крышках трюмных люков и специализированных площадках. Изделие состоит из массивной стальной плиты основания размером 178×140 мм толщиной 28 мм со скошенными фасками профиля «ласточкин хвост» и жестко зафиксированного на ней направляющего конуса рабочей высотой 90 мм. Металлоконструкция изготовлена из высокопрочной литой стали марки 16Mn и рассчитана на восприятие колоссальных сдвигающих динамических перегрузок: допустимая рабочая нагрузка (SWL) составляет 210 кН (21 тонна), а разрушающая нагрузка (BL) достигает 420 кН (42 тонны). Конструкция является незапорным позиционирующим направляющим механизмом, обеспечивающим самоцентрирование нижних угловых фитингов ISO 1161 при погрузочно-разгрузочных операциях.

Перед проведением сварочных работ тщательно очистите участок палубного настила от ржавчины, грязи и лакокрасочного покрытия. Приварку основания плиты выполняйте сплошным катетным швом по всему периметру с соблюдением судостроительных стандартов сварки.

Преимущества

• Исключение горизонтального сдвига: надежно удерживает контейнеры нижнего яруса при сильной штормовой качке, ветровом напоре и резких наклонах судна.
• Высокая прочность сварного соединения: толщина плиты основания 28 мм позволяет наложить глубокий прочный сварочный шов, способный выдерживать высокие срезающие усилия.
• Быстрое самоцентрирование: усеченная пирамидальная форма конуса направляет угловой фитинг контейнера точно на опорную площадку, облегчая работу оператора крана.
• Стойкость к суровым морским условиям: литая сталь 16Mn обладает высокой износостойкостью, не теряет прочности при отрицательных температурах и устойчива к воздействию морской воды.
• Длительный срок службы: колоссальный запас прочности (разрушающая нагрузка 420 кН) гарантирует сохранение геометрии изделия при многократных перевалках тяжелогруженых контейнеров.

Сферы применения

• Оснащение открытых палуб контейнеровозов, сухогрузных и судов плавания «река-море».
• Оборудование люковых закрытий (крышек грузовых трюмов) для штабелирования контейнеров.
• Обустройство стационарных постов крепления контейнеров на портовых терминалах и грузовых причалах.
• Закрепление тяжеловесных блочно-модульных зданий и спецконтейнеров на стальных платформах и фундаментах.

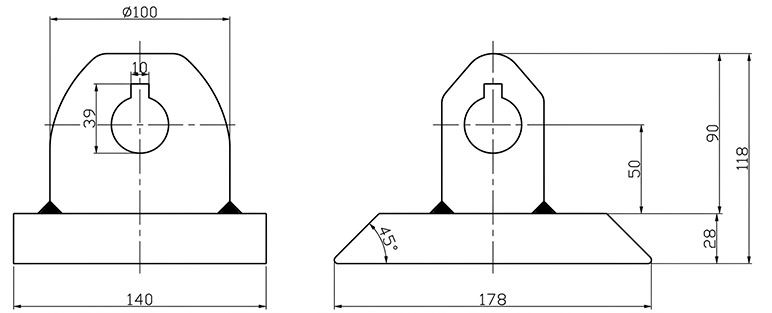

Размеры

Характеристики

• Единицы измерения
  шт
• Вес (г)
  10000
• Артикул
  GС-2A-55
• Материал
  Сталь
