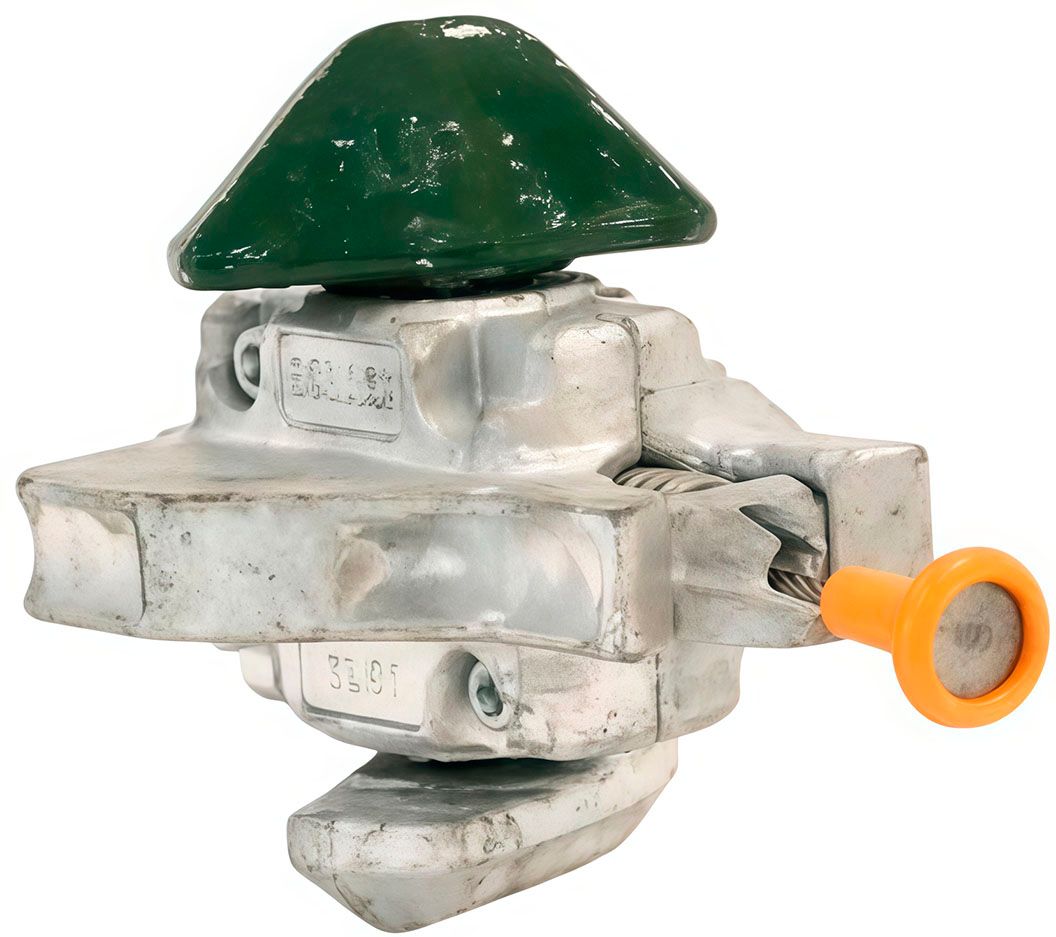

Твистлок полуавтоматический расширенный 160х116х178 мм, T5-sb

Полуавтоматический расширенный твистлок, T5-sb предназначен для автоматической и полуавтоматической фиксации морских контейнеров при их вертикальном штабелировании на судах-контейнеровозах, баржах и терминальных площадках. Изделие устанавливается в угловые фитинги стандарта ISO 1161 между ярусами контейнеров, обеспечивая жесткую механическую сцепку при опускании верхнего контейнера под действием его собственной силы тяжести без необходимости ручного запирания каждого замка на высоте. Верхний конус твистлока имеет контрастную цветовую маркировку (окрашен в зеленый цвет с рельефной надписью «UP»), что гарантирует безошибочную ориентацию замка стропальщиками при погрузке. Силовой узел состоит из кованого стального штока, высокопрочного литого корпуса и гибкого вытяжного тросика из нержавеющей стали с эргономичным пластиковым наконечником для ручного разблокирования с палубы. Механизм рассчитан на безопасную рабочую нагрузку (MSL) 250 кН (25 тонн) и предельное разрушающее усилие (BL) до 500 кН (50 тонн). Защитное покрытие методом горячего цинкования (Galvanised) обеспечивает многолетнюю стойкость металла к коррозии в агрессивной атмосфере соляного тумана и при постоянном заливании морской водой.

При установке твистлока строго ориентируйте зеленый конус с маркировкой «UP» вверх, а перед подъемом контейнера на выгрузку убедитесь, что гибкие тросики вытянуты в положение отпирания для беспрепятственного расцепления фитингов.

Преимущества

• Существенное ускорение погрузочно-разгрузочных работ: полуавтоматический принцип действия кардинально сокращает время обработки судового штабеля, так как фиксация происходит автоматически в момент посадки контейнера без участия докеров на высоте.
• Высочайший уровень безопасности персонала: исключается необходимость нахождения стропальщиков на верхних ярусах контейнеров для ручного поворота рукояток каждого замка.
• Колоссальный запас прочности: безопасная нагрузка на растяжение (MSL) составляет 250 кН (25 тонн), а разрушающая нагрузка (BL) достигает 500 кН (50 тонн), гарантируя устойчивость штабеля даже при экстремальной штормовой качке.

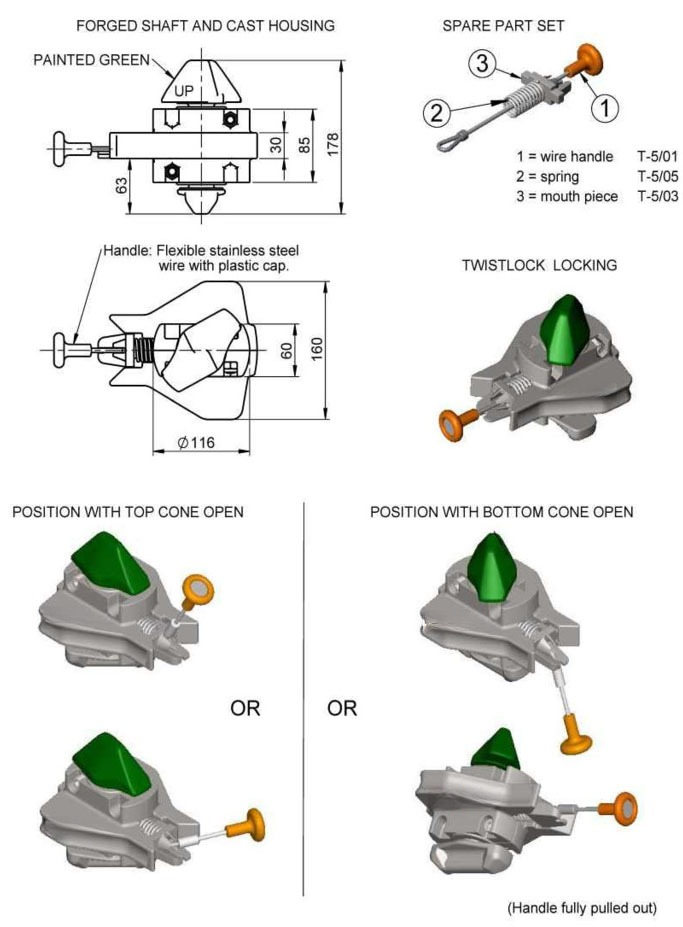

• Долговечность и ремонтопригодность: тросик и пружинный блок выполнены из коррозионностойкой нержавеющей стали, а в случае повреждения пружина, тросик и втулка легко заменяются отдельным ремкомплектом (T-5/01, T-5/05, T-5/03).
• Стойкость к морской стихии: сплошное горячее цинкование надежно защищает детали от ржавления при постоянном контакте с соленой водой и при отрицательных температурах.

Сферы применения

• Морские суда-контейнеровозы и фидерные сухогрузы: послойное вертикальное раскрепление 20-, 40- и 45-футовых контейнеров во 2–6 ярусах на палубах и крышках трюмов.
• Контейнерные терминалы морских и речных портов: ускоренная перевалка и временная ветровая фиксация контейнеров спредером или краном.
• Морские несамоходные баржи и понтоны: надежная связка контейнерных штабелей при буксировке по открытым морским бассейнам.
• Железнодорожные сцепы и специализированные терминалы: скоростное формирование многоярусных интермодальных грузовых блоков.

Инструкция по применению

1. Визуальный контроль: перед началом погрузки проверьте плавность хода вытяжного тросика, упругость пружины и целостность защитного цинкового слоя.
2. Установка замка: предварительно установите нижний конус твистлока T5-sb в верхние угловые фитинги контейнера нижнего яруса (либо смонтируйте замки в нижние фитинги подвешенного контейнера на причале перед подъемом).
3. Контроль ориентации: убедитесь, что зеленый конус с маркировкой «UP» направлен строго вверх.
4. Посадка и автофиксация: плавно опустите верхний контейнер спредером — под воздействием массы конусы утапливаются и пружинный механизм автоматически запирает фитинги с характерным щелчком.
5. Расцепление при выгрузке: для разблокирования замка потяните за пластиковый наконечник гибкого тросика до фиксации в открытом положении, после чего произведите съем контейнера краном.

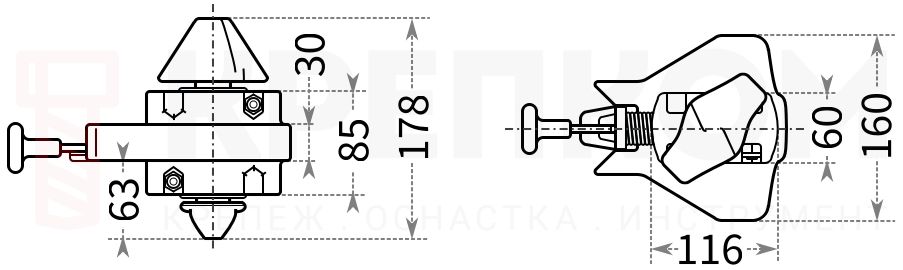

Размеры

Характеристики

• Единицы измерения
  шт
• Вес (г)
  6000
• Артикул
  T5-sb
• Материал
  Сталь
• Штрих код
