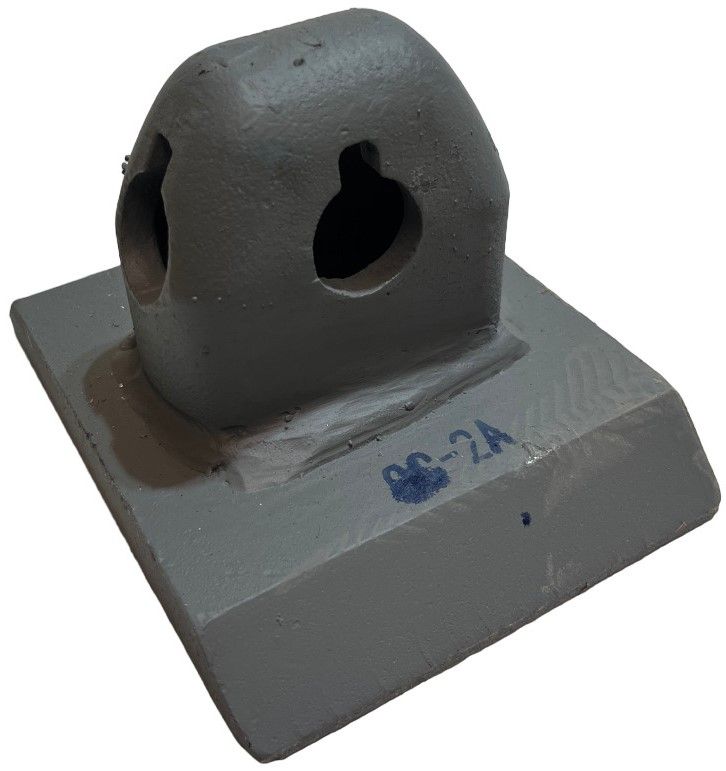

Конус запорный 175х140х123 "Ласточкин хвост" В45

Код товара: WN00332095

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

2600 / шт руб.

Ваш консультант Илья Л.

7 (921) 940-96-02

Применяется для крепления контейнеров на палубе судна устанавливаются в палубные гнезда 45° и фиксируются стопорным штифтом SB-1.
Тип основания: «ласточкин хвост» под палубное гнездо 45° (В45), установка без инструмента.
Фигурное отверстие в корпусе конуса под штифт и удобство строповки при монтаже.
Дополнительная фиксация — стопорным штифтом SB-1.
Материал — сталь; грузоподъёмная цельнометаллическая деталь.

Подробнее

О товаре
Отзывы (0)

Запорный конус «Ласточкин хвост» В45 с габаритами 175×140×123 мм — съёмное палубное приспособление для фиксации морских грузовых контейнеров. Стальная деталь имеет клиновое посадочное основание типа «ласточкин хвост», которое ставится в стандартное палубное гнездо со скосом 45° и удерживается в нём без инструмента: чем выше ярус, тем плотнее основание прижимается к карману. Дополнительно положение конуса фиксируется стопорным штифтом SB-1.

Преимущества

посадка «ласточкин хвост» под 45°: установка вручную, самоцентрирование и заклинивание под нагрузкой;
стальное исполнение и масса 6 кг — конус удерживает контейнерный ярус без смещений;
нет пружин, поворотных механизмов и трущихся пар — минимум износа и отказов в морской воде;
съёмная конструкция: палубу легко освободить под штучный или накатный груз;
совместимость со стопорным штифтом SB-1 и другой оснасткой линейки В45;
отгружается поштучно с сертификатом производителя.

Сферы применения

крепление сухогрузных морских контейнеров в нижнем ярусе на палубах судов, барж и паромов;
предохранение ярусов от продольного и поперечного смещения при штабелировании контейнеров;
оснащение портовых перегрузочных и складских площадок с палубными карманами B45;
фиксация контейнеров при хранении и перевозке в условиях качки и ветровых нагрузок;
работа в паре с основаниями «ласточкин хвост» и стопорными штифтами как сменный элемент палубного крепления.

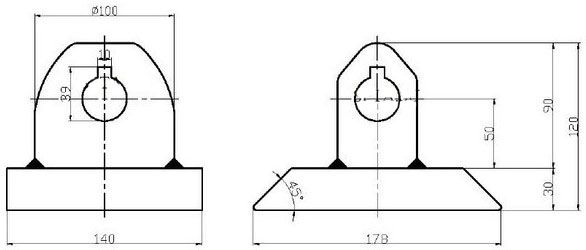

Размеры

Конус запорный 175х140х123 "Ласточкин хвост" В45

Стандарт / тип основания	B45 (палубное гнездо с направляющими 45°)
Габаритные размеры (Д × Ш × В), мм	175х140х123
Ширина основания по нижней плоскости, мм	178
Глубина опорной плиты, мм	140
Толщина базовой плиты, мм	30
Высота выступающего конуса, мм	90
Диаметр направляющей части конуса, мм	⌀100
Угол скоса клина, °	45
Вес, кг	6
Материал изготовления	Низколегированная конструкционная сталь 16 Mn
Параметры сварки	Сварной катет a = 5 мм
Подготовка поверхности и покрытие	Дробеструйная очистка SA=2.5, защитный грунт 75 мкм
Способ фиксации	Стопорный штифт SB-1
Безопасная рабочая нагрузка на сдвиг (SWL)	21 т (210 кН)
Разрушающая нагрузка на сдвиг (BL)	42 т (420 кН)
Совместимость с тарой	Морские контейнеры стандарта ISO 1161 (10, 20, 30, 40, 45 футов)
Сертификация	Сертификат производителя

Характеристики

Единицы измерения

шт
Вес (г)

6000
Артикул

GС-2A
Материал

Сталь
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
