Замок двери контейнера под трубу 27 мм

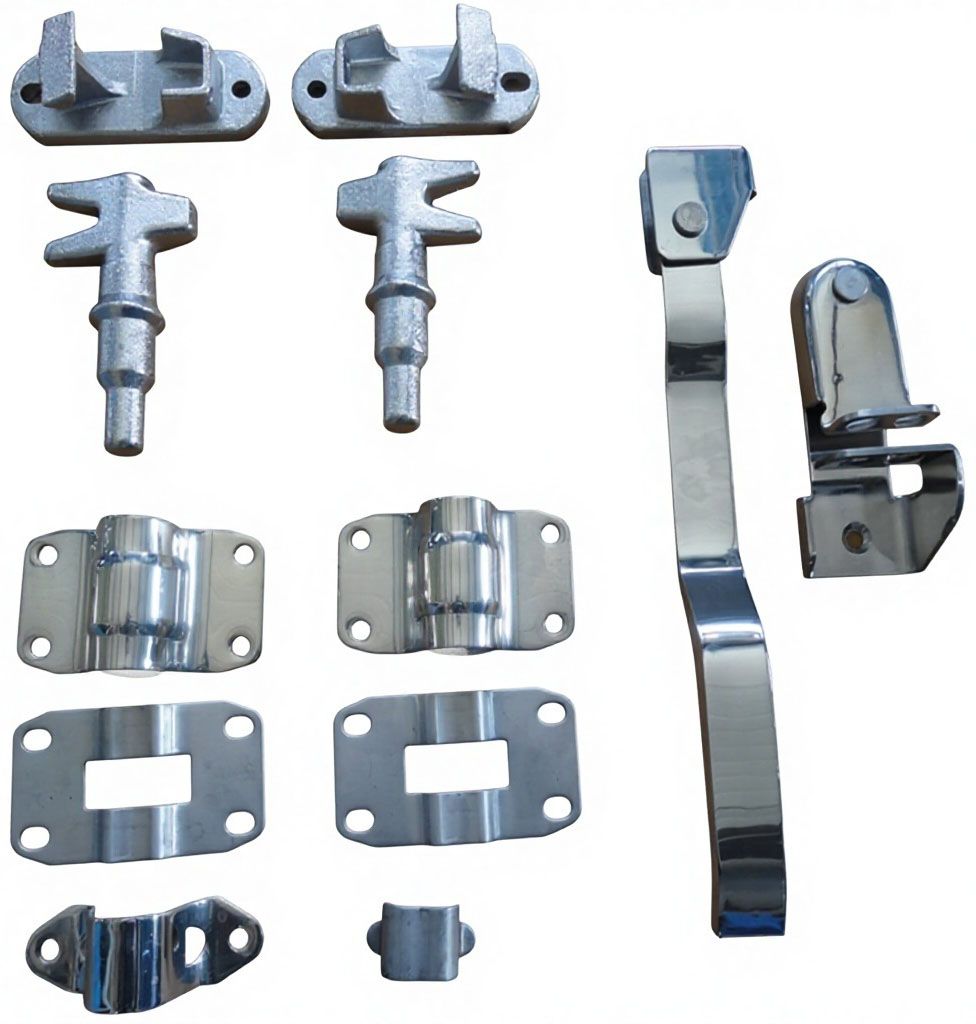

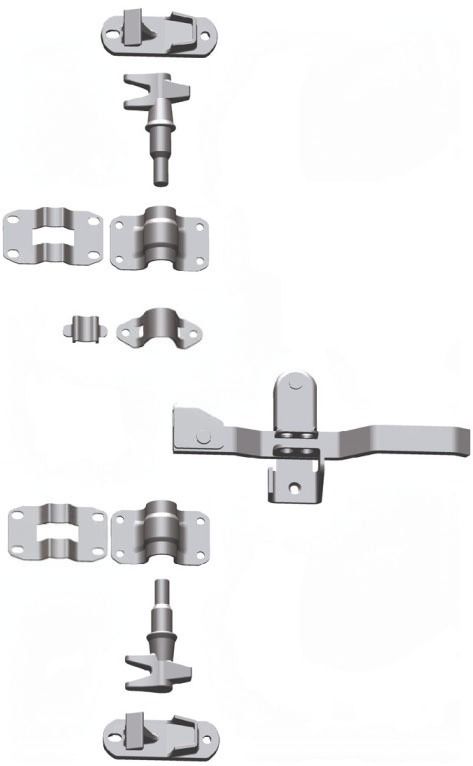

Штанговый замок двери контейнера под трубу диаметром 27 мм представляет собой универсальный комплект запорной фурнитуры поворотного типа, предназначенный для надежного запирания и герметичного прижима распашных дверей морских и технологических контейнеров, изотермических и промтоварных автофургонов, вахтовых автобусов, прицепов и специальной техники. Механизм рассчитан на установку с круглой стальной трубой внешним диаметром 27 мм, при этом сама штанга подбирается и изготавливается по высоте дверного проема и в базовый набор не входит. Комплект включает в себя верхний и нижний запорные кулачки, ответные запорные планки (киперы) с крепежными отверстиями под болты М10, основные и промежуточные опорные кронштейны под метизы ⌀8,5 мм, а также цельнометаллическую прямую поворотную рукоятку без пластиковых деталей с ответным кронштейном-фиксатором под навесной замок или пломбировочный трос. Силовые элементы выполнены из высокопрочной стали с защитным цинковым покрытием (доступна модификация из нержавеющей стали серии S), что обеспечивает долговременную защиту от дорожных реагентов, влаги и механического износа. Эксцентриковый принцип запирания гарантирует плотный прижим створки по периметру резинового уплотнителя, надежно защищая грузовой отсек от пыли, осадков и несанкционированного доступа.

Перед окончательной приваркой кулачков и рукоятки к трубе штанги 27 мм обязательно проверьте их соосность и правильное угловое позиционирование: кулачки должны одновременно и без перекоса заходить в верхний и нижний киперы при горизонтальном заведении ручки в защелку фиксатора.

Преимущества

• Мощный эксцентриковый дожим: геометрия пары кулачок-кипер обеспечивает легкое втягивание створки и плотное обжатие резинового уплотнителя двери даже при незначительной деформации дверного портала.
• Адаптивность к любым габаритам: возможность использовать трубу 27 мм произвольной длины позволяет монтировать запорное устройство на нестандартные двери автофургонов, кунгов и спецмодулей.
• Стойкость к экстремальным условиям: цельнометаллическая рукоятка без хрупкого пластика не трескается на сильном морозе, выдерживает удары и высокие механические усилия при открывании примерзших дверей.
• Антикоррозийная защита: цинковое покрытие всех металлических компонентов предохраняет замок от ржавления при постоянном контакте с дорожной соляной жижей, грязью и осадками.
• Безопасность груза: наличие проушин на рукоятке и защелке позволяет устанавливать стандартные навесные замки, тросовые пломбы и индикаторные пломбировочные устройства.

Сферы применения

• Морские, железнодорожные и технологические контейнеры малой и средней вместимости (3, 5 тонн, компрессорные станции, дизель-генераторные боксы).
• Изотермические, промтоварные и рефрижераторные автофургоны легкого и среднего тоннажа (ГАЗель, ГАЗон Next, Соболь, КАМАЗ, МАЗ, Isuzu, Fuso).
• Вахтовые автобусы, аварийно-спасательные автомобили, мобильные мастерские (ПАРМ) и кунги специальной техники.
• Прицепы, торговые тонары, автодома (кемперы) и фургоны для перевозки техники.
• Распашные двери и створки блок-модулей, строительных бытовок и модульных складских помещений.

Инструкция по применению

1. Замер и раскрой штанги: измерьте высоту дверного полотна и отрежьте бесшовную стальную трубу наружным диаметром 27 мм нужной длины L1 с учетом вылета хвостовиков кулачков.
2. Сборка опор: наденьте на трубу верхний, нижний и промежуточный опорные кронштейны с подложками.
3. Приварка кулачков: запрессуйте хвостовики кулачков в торцы трубы, выставите их строго соосно в одной плоскости и выполните круговую обварку по периметру стыка.
4. Установка рукоятки: закрепите основание прямой поворотной рукоятки на трубе на высоте L2 (около 162 мм до оси защелки) и надежно приварите ее к штанге.
5. Монтаж на створку: закрепите кронштейны штанги болтами на двери, установите верхний и нижний киперы на поперечные балки проема, смонтируйте кронштейн-фиксатор рукоятки и отрегулируйте плавность запирания.

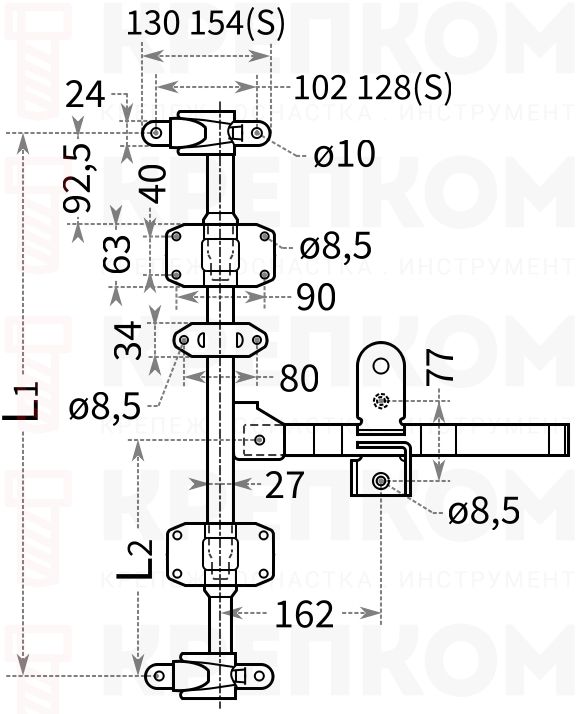

Размеры

Характеристики

• Единицы измерения
  шт
• Артикул
  ЗДК 27
• Материал
  Нержавеющая сталь
